16
Lâcher la bascule de la gâchette
Retirer et maintenir la bascule de la gâchette du pistolet

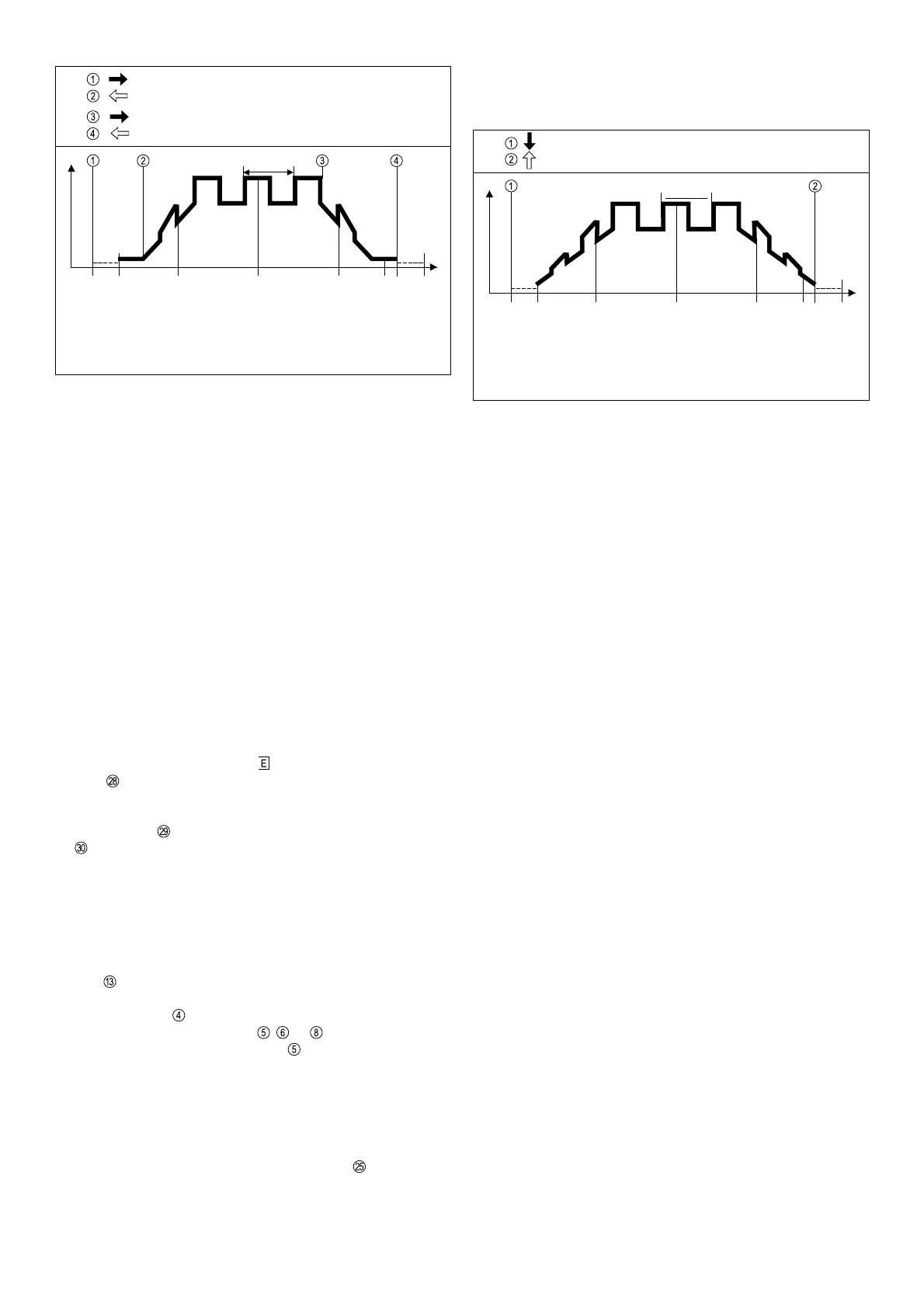

Fig. 16 Enchaînement de séquences en fonctionnement à courant pulsé avec
TR 50mc (4 temps)
I
S
I
1
I
2
I
t
Retirer et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette
I
E
Démarrage du cycle
Prédébit de gaz
Augmentation de
courant pulsé suivant
Up-Slope
Postdébit de gaz
Fin de soudage
Soudage par
impulsion I
1
/I
2
/f/Duty
Cycle
Amorçage de l´arc
électrique au courant
de l´arc chercheur I
S
Réduction de courant
pulse suivant
Down-Slope
Courant de cratère
final
f
(Hz)
Remarque pratique!
Lors de l’utilisation de torches de soudage FRONIUS à fonction
double de la balance de la gâchette du pistolet il est possible aussi
en fonctionnement à l’arc pulsé de diminuer le courant de souda-
ge de courant principal à courant de cratère final sans interrompre
l’enchaînement de séquences. Pour les détails de l’enchaînement
de séquences voir la description du fonctionnement à 4 temps/
alternative 2, p. 9,10 fig. 7.
Description mode de fonctionnement de régulation de cou-
rant pulsé I
1
à pédale TR 52mc
Pour des applications spéciales, à savoir quand le curant de
soudage pulsé doit être modifié pendant le soudage (p.ex. épais-
seur de matière variable) la combinaison de COMMANDE À
DISTANCE DE PULSATION + COMMANDE À DISTANCE À
PÉDALE est trés avantageuse particulièrement lors du soudage
manuel TIG.
Raccord de commande à distance:
- Relier électriquement la prise de la source de courant et la
prise de la commande à distance de pulsations moyennant
le câble de commande à distance.
- Pour la liaison de la commande à distance de pulsations (prise
de connexion ) avec la commande à distance à pédale (prise
) on peut utiliser un câble de commande à distance du même
type.
- Brancher les fiches du bon côté et visser les collerettes de
fixation jusqu'à l'arrêt
Description fonctionnelle:
- Lors de la connexion de la commande à distance à pédale
TR 52mc l’installation commute automatiquement à fonc-
tionnement à 2 temps.
- DEL sur la source de courant clignote
- Régler le mode de service désiré par le sélecteur de mode de
fonctionnement
- Le témoin DEL correspondant , ou est allumé - mode de
fonctionnement à l'électrode (DEL ) est possible
- Affichage de la valeur moyenne de courant de soudage sur
l'affichage A - pas de fonction Hold
- L’amorçage est initié par un léger appui sur la pédale
- Les intensités de l’arc électrique, du courant pulsé I
1
et du
courant de cratère final peuvent aussi être réglées par la
pédale.
- Le courant de base I
2
réglé par le régulateur sur TR 50mc
s’adapte aussi proportionnellement au courant pulsé I
1
.
Appuyer sur la pédale ð soudage "MARCHE"
Lâcher la pédale ð soudage "ARRÊT"
Fig. 17 Enchaînement de séquences en fonctionnement à l’arc pulsé avec pédale
TR52mc (2 temps)
I
1
I
2
I
t
Démarrage du cycle
Prédébit de gaz
Augmentation de
courant pulsé réglable
par pédale
Postdébit de gaz
Fin de soudage
Soudage par
impulsion I
1
- I
2
Amorçage de l´arc
électrique à courant
minimum
Réduction de courant
pulsé réglable par
pédale
Courant de cratère
final
f
(Hz)
- Après avoir entièrement lâché la pédale, le courant de soudage
est déconnecté et le soudage interrompu.
- La prériode de postdébit de gaz s’écoule.
