Fronius TTB 80 G - Verschleißteile Montieren; Verschleißteil-System a mit Gesteckter Gasdüse Montieren

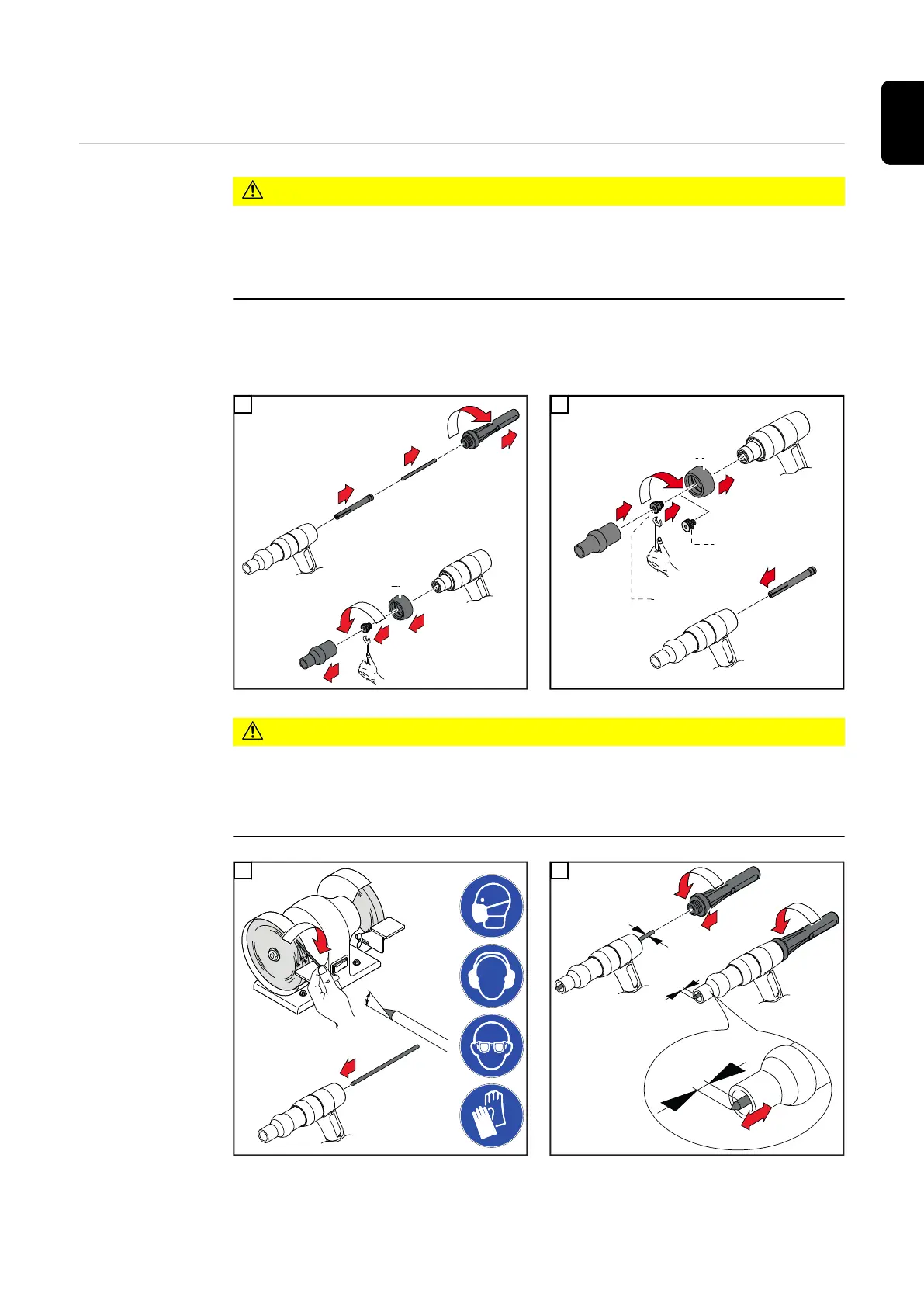

Verschleißteile montieren
Verschleißteil-
System A mit ge-
steckter Gasdüse
montieren
VORSICHT!
Beschädigungsgefahr durch zu hohes Anzugsmoment an der Spannhülse (1) oder
Gaslinse (2).
Eine Beschädigung des Gewindes kann die Folge sein.
▶
Spannhülse (1) oder Gaslinse (2) nur leicht festziehen.
* Austauschbare Gummi-Dichthülse nur für TTB 220 G/A
** Je nach Ausführung des Schweißbrenners kann anstelle der Spannhülse (1) eine
Gaslinse (2) zum Einsatz kommen
1
2
3
4
5
6
*
1
*
1
4
2
3
**
**
(2)
(1)
2
VORSICHT!
Beschädigungsgefahr durch zu hohes Anzugsmoment an der Brennerkappe.
Eine Beschädigung des Gewindes kann die Folge sein.
▶
Brennerkappe nur so fest anziehen, dass sich die Wolframelektrode per Hand nicht
mehr verschieben lässt.
30°
2
1
3
d
d
3
1
d
2
Brennerkappe festschrauben
