Conectar o jogo de extensão de mangueira
Conectar o pa-
cote de extensão
de mangueira ref-
rigerado a água
O pacote de extensão de mangueira é fornecido com uma bolsa de proteção, para qual
a posição de acoplamento entre o pacote de extensão de mangueira e o jogo de man-
gueira da tocha precisa ser transferida.

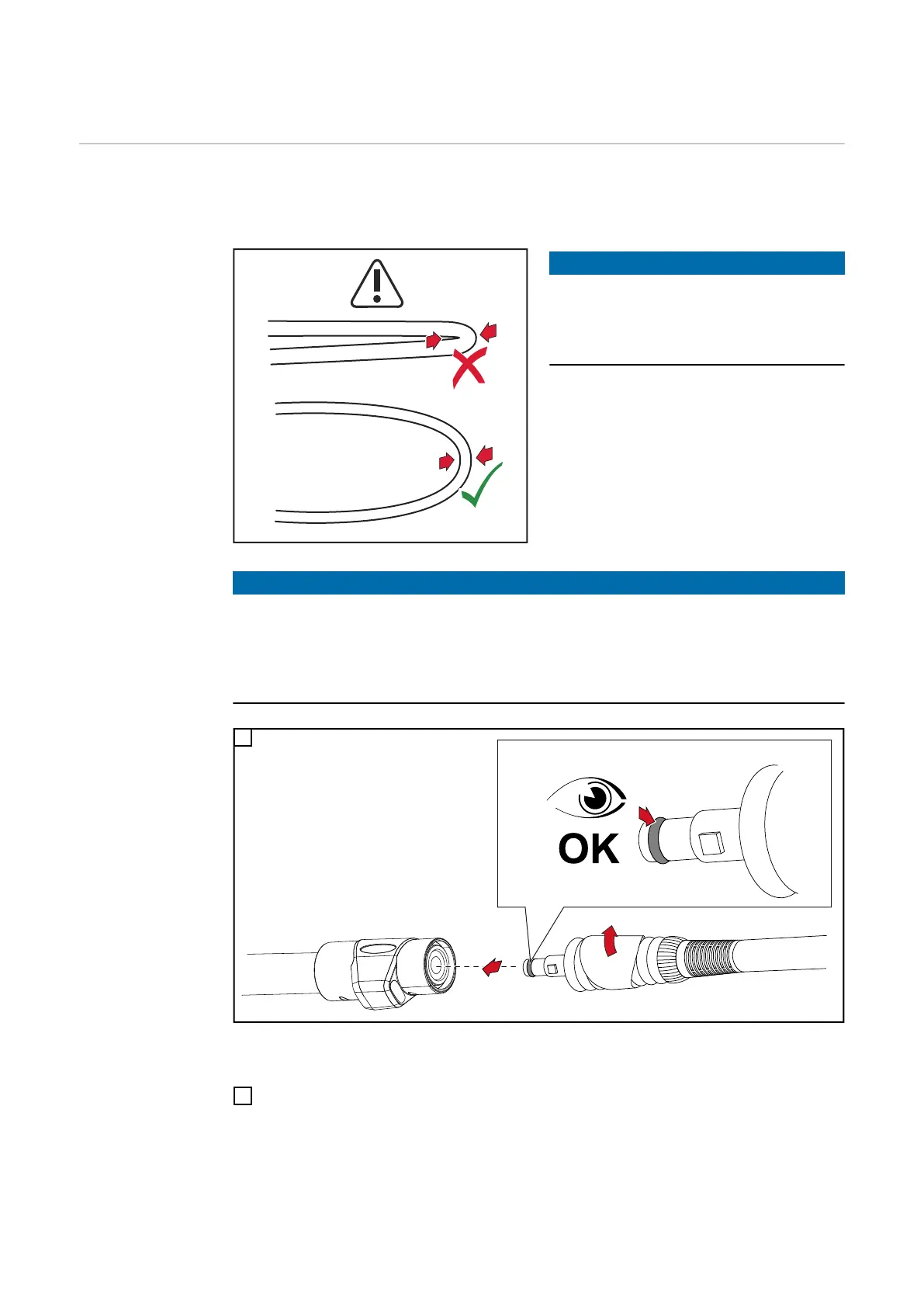

AVISO!
Durante os trabalhos a seguir, garanta
que as mangueiras e o cabo não este-
jam quebrados, presos, cortados ou
danificados de outra forma.
AVISO!
Risco devido a um O-Ring danificado na conexão da tocha de solda.
Um O-Ring danificado na conexão da tocha de solda pode poluir o gás de proteção o
que pode causar defeitos em um cordão de soldagem.
▶
Antes do comissionamento, garantir que o O-Ring na conexão da tocha de solda
esteja sem danos.
Conectar a tocha de solda no jogo de mangueira de conexão
1
Montar a bolsa de proteção, deslocar mangueiras de refrigerador:
2
Posicionar a bolsa de proteção da seguinte forma:
- você deve ver o logo da Fronius
- as mangueiras da bolsa de proteção devem estar voltadas para cima
Observe as representações a seguir:
à esquerda = fonte de solda lateral (A)
à direita = tocha de solda lateral (B)
270
