Fronius TTB 80 G - Montar O Sistema da Peça de Desgaste P Com O Bico de Gás Parafusado

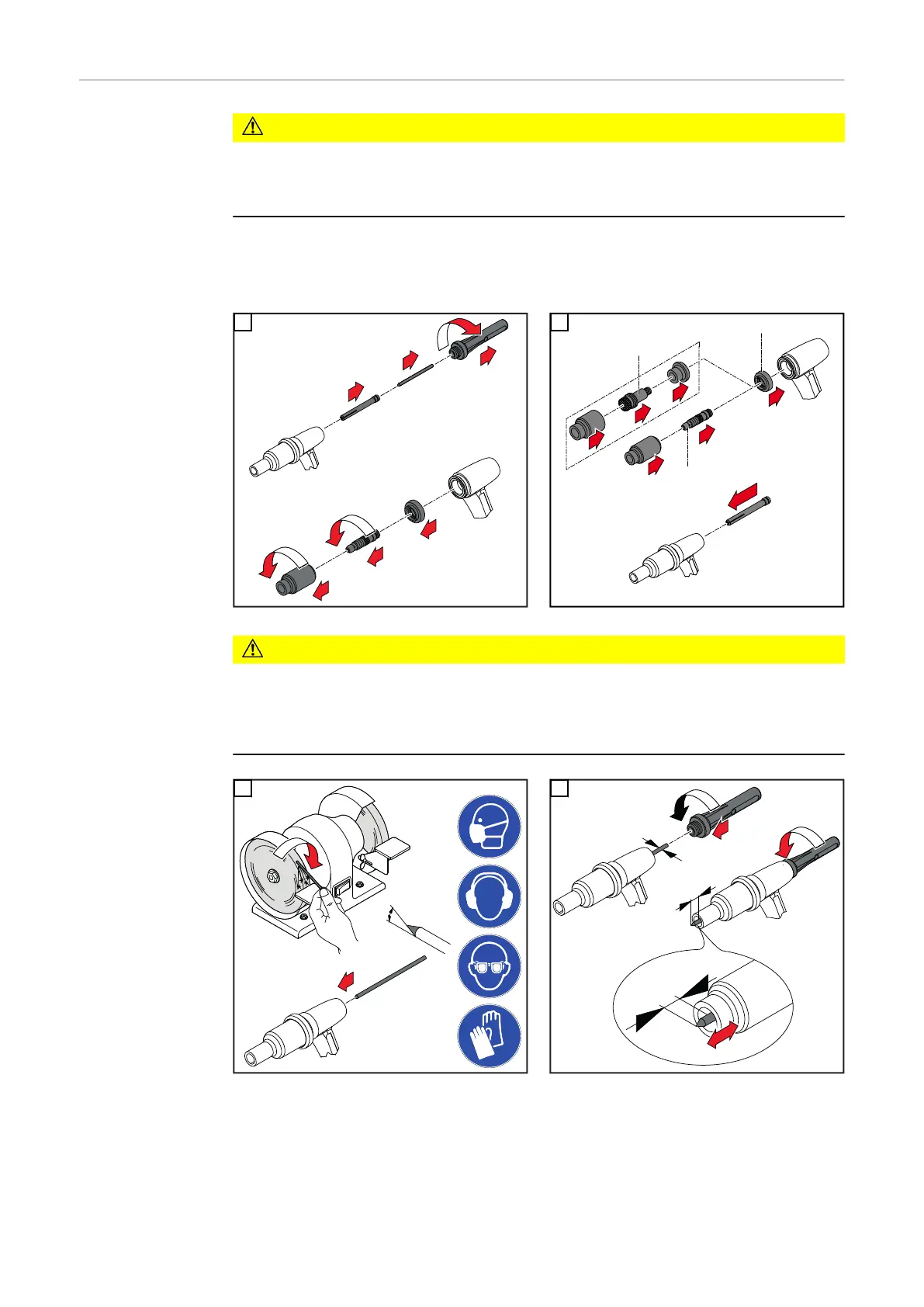

Montar o sistema
da peça de des-
gaste P com o
bico de gás para-
fusado
CUIDADO!
Perigo de danos devido ao alto torque na luva de fixação (1) ou lente de gás (2).
Podem ser causados danos às roscas.
▶
Apertar levemente a luva de fixação (1) ou a lente de gás (2).
* Luva de vedação de borracha substituível somente para TTB 220 G/P
** Dependendo da versão da tocha de solda, ao invés da luva de fixação (1) pode
ser usada uma lente de gás (2)
1
2
3
4
5
6
1
2
3
*
2
3
4
1
(2)**
(1)**
4 / 5
2
CUIDADO!
Perigo de danos devido ao alto torque na capa da tocha.
Podem ser causados danos às roscas.
▶
Aperte a capa da tocha apenas o suficiente para que eletrodo de tungstênio não
possa mais ser movido manualmente.
2
30°
1
3
d
d
d
1
2
3
Aparafusar a capa da tocha
4
262
