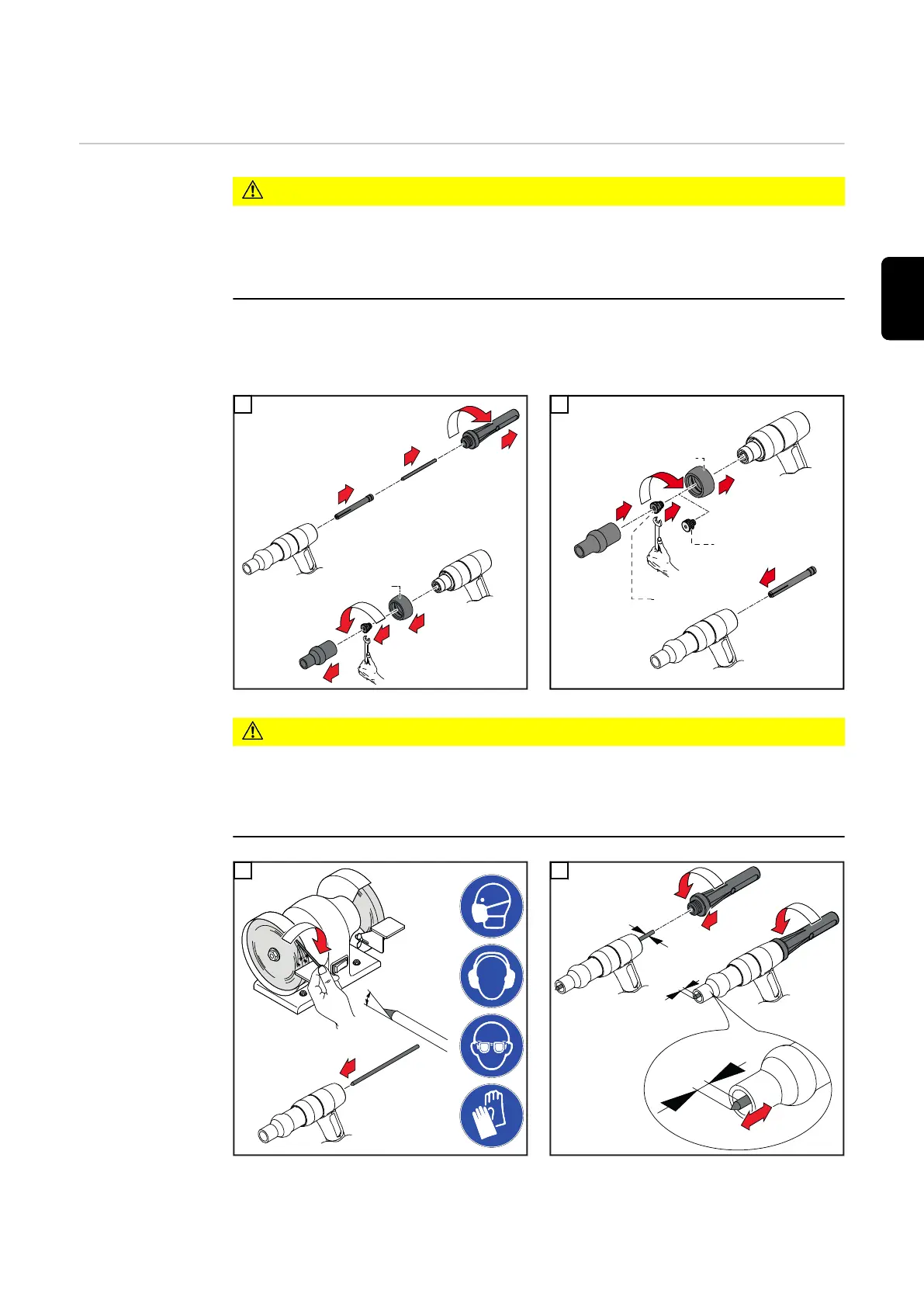

Cómo montar consumibles
Instalar un con-
sumible tipo A
con inyector de
gas encajado
¡PRECAUCIÓN!
Riesgo de daños debido a un par de apriete excesivo en la funda de fijación (1) o
el difusor de gas (2).
Pueden ocasionarse daños en la rosca.
▶
Apriete solo un poco la funda de fijación (1) o el difusor de gas (2).
* Junta de sellado de goma reemplazable solo para TTB 220 G/A
** Se puede usar un difusor de gas (2) en vez de la funda de fijación (1), dependi-
endo del tipo de antorcha de soldadura.
1
2
3
4
5
6
*
1
*
1
4
2
3
**
**
(2)
(1)
2
¡PRECAUCIÓN!
Riesgo de daños debido a un par de apriete excesivo en la calota de la antorcha.
Pueden ocasionarse daños en la rosca.
▶
Solo apriete la calota de la antorcha lo suficiente para que el electrodo de tungsteno
ya no se pueda mover con la mano.
30°
2
1
3
d
d
3
1
d
2
Atornillar la calota de la antorcha
4
