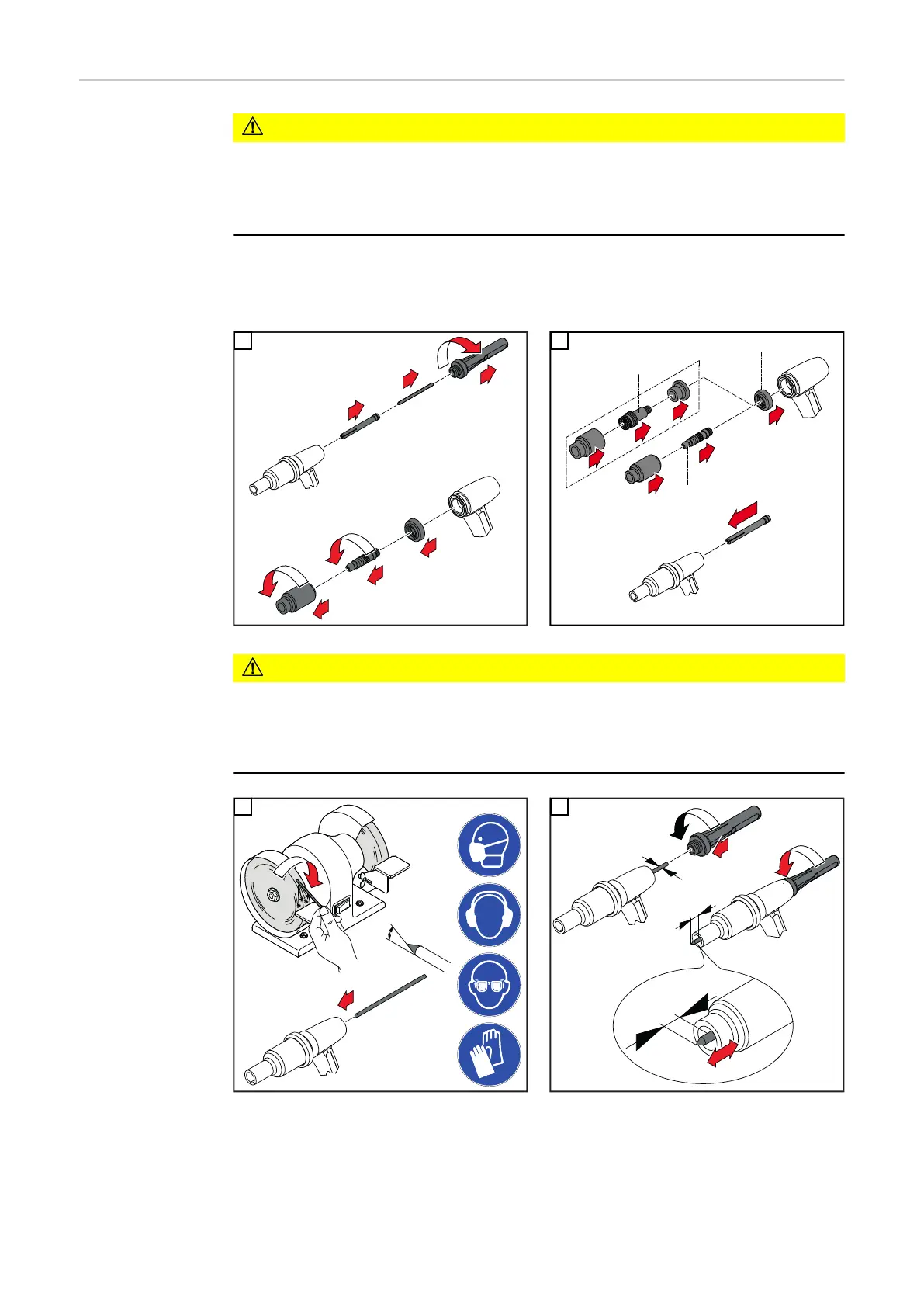

Fronius TTB 80 G - Montere Forbruksdel-System P Med Gassdyse Med Skruforbindelse

Montere for-
bruksdel-system
P med gassdyse
med skruforbin-
delse
FORSIKTIG!
Fare for skade på grunn av for høyt tiltrekkingsmoment på spennhylsen (1) eller
gasslinsen (2).
Konsekvensen kan bli skader på gjengene.
▶
Stram spennhylsen (1) eller gasslinsen (2) lett til.
* Utskiftbar gummitetningshylse kun for TTB 220 G/P
** Avhengig av utførelse på sveisepistolen kan det brukes gasslinse (2) i stedet for
spennhylse (1).
1
2
3
4
5
6
1
2
3
*
2
3
4
1
(2)**
(1)**
4 / 5
2
FORSIKTIG!
Fare for skade på grunn av for høyt tiltrekkingsmoment på brennerhetten.
Konsekvensen kan bli skader på gjengene.
▶
Brennerhetten skal kun strammes såpass at wolframelektroden ikke kan forskyves
for hånd.
2
30°
1
3
d
d
d
1
2
3
Skru fast brennerhetten.
4
