4
5
Retirar sujeiras e resíduos do refrigerador da posição de acoplamento do jogo de
mangueira
6
Retirar sujeiras e resíduos do refrigerador da posição de acoplamento do tubo cur-
vado
7
Colocar a chapeleta de proteção na posição de acoplamento do tubo curvado

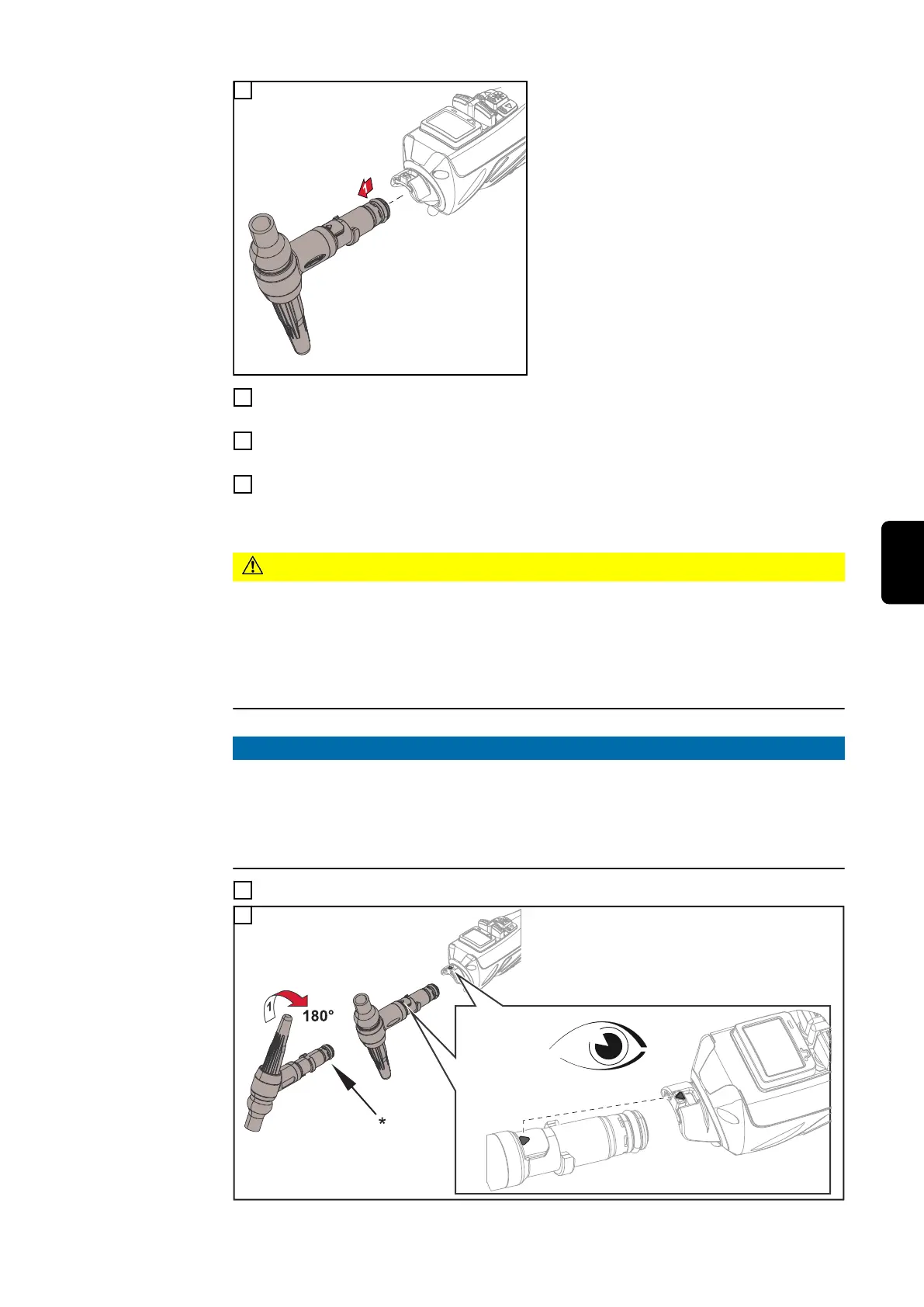

Montar o tubo curvado:
CUIDADO!
Perigo devido a componentes do sistema incompatíveis.
Podem ocorrer danos materiais.
▶
Prender o tubo curvado e o jogo de mangueira entre si com o mesmo tipo de res-
friamento.
▶
Montar o tubo curvado resfriado a água apenas com o jogo de mangueira resfriado
a água.
AVISO!
Risco devido a um O-Ring danificado no tubo curvado.
Um O-Ring danificado no tubo curvado pode poluir o gás de proteção o que pode causar
defeitos em um cordão de soldagem.
▶
Antes do comissionamento, garantir que o O-Ring no tubo curvado esteja sem da-
nos.
1
* Lubrificar o O-Ring no tubo curvado
2
281
PT-BR
