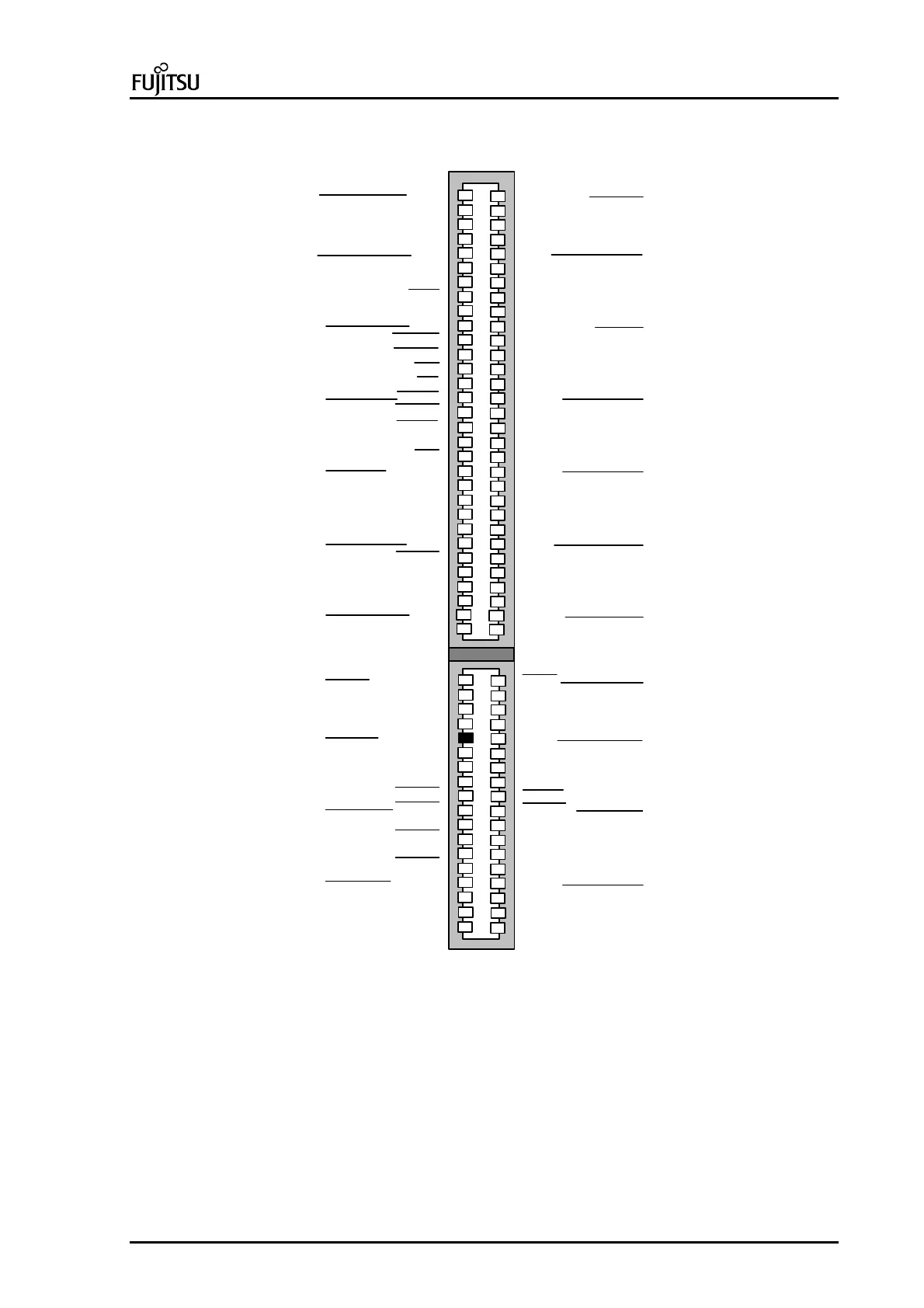

ISA bus connector
1
20
25
31
1
18
I/O CH CK
SD 7
SD 6
SD 5
SD 4
SD 3
SD 2
SD 1
SD 0
I/O CH RDY
AEN
SA 7
SA 6
SA 5
SA 4
SA 3
SA 2
SA 1
SA 0
SA 15
SA 14
SA 13
SA 12
SA 11
SA 10
SA 9
SA 8
SA 17
SA 16
SA 19
SA 18
Side A
GND
RESET DRV
+ 5V
IRQ 9
DREQ2
- 12V
OWS
+ 12V
SMEMW
OSC
+ 5V
IOW
DACK3
REF
Side B
- 5V
GND
SMEMR
IOR
DREQ3
DACK1
DREQ1
SYSCLK
IRQ 6
IRQ 7
IRQ 5
IRQ 4
IRQ 3
GND
BALE
T/C
DACK2
SBHE
LA23
LA21
LA22
LA20
LA19
LA18
LA17
MEM R
MEM W
SD 8
SD 9
SD 10
SD 11
SD 12
SD 13
SD 14
SD 15
Side C
MEMCS 16
I/OCS 16
IRQ 11
IRQ 10
IRQ 14
* IRQ 12
IRQ 15
DACK0
DACK5
GND
+ 5V
MASTER
DREQ7
DACK7
DREQ6
DACK6
DREQ5
DREQ0
Side D
10
15
30
1
20
25
10
15
30
5 5
1
10
15
1
10
15
5
5
* : Reserved for PS/2 type mouse, but the mouse interface can be disabled from the RSU (setup)
