140 AGy -L
Deutsch
3.4 Eingang
2040 2055 2075 3110 3150 4185 4220 4300 4370 5450 5550 6750 7900 71100 71320 81600 82000
AC Eingangsspannung U
LN
[V]
AC Eingangsfrequenz [Hz]
AC Eingangsstrom für
kontinuierlichen Betrieb I
N
:
- Anschlüsse mit dreiphasiger Eingangsdrossel
bei 230Vac; IEC 146 Klasse 1 [A] 7 9.5 14 * 18.2 25 * 32.5 39 55 69 84 98 122 158 192 220 275 n.a.
bei 400Vac; IEC 146 Klasse 1 [A] 7.9 10.7 15.8 * 20.4 28.2 * 36.7 44 62 77 94 110 137 177 216 247 309 365
bei 460Vac; IEC 146 Klasse 1 [A] 7 9.3 13.8 * 17.8 24.5 * 32.5 37 53 66 82 96 120 153 188 214 268 318
- Anschlüsse ohne dreiphasige Eingangsdrossel
bei 230Vac; IEC 146 Klasse 1 [A] 11 15.5 21.5 * 27.9 35.4 *
bei 400Vac; IEC 146 Klasse 1 [A] 12 16.9 24.2 * 30.3 40 *
bei 460Vac; IEC 146 Klasse 1 [A] 10.4 14.7 21 * 26.4 34.8 *
Max. Kurzschlussleistg. ohne
Eingangsdrossel (Zmin=1%)
[kVA]
650 850 1200 1700 2250 2700 3200 4200 5500 6400 7900 9800 12800 14500 17300 22400 27700
Überspannungsschwelle (Overvoltage) [V]
Unterspannungsschwelle (Undervoltage) [V]
input-d
IGBT-Bremskreis Integrierter Bremskreis
Standard (mit externem Widerstand);
Bremsdrehmoment MAX:
70% 90% 150%
440VDC (für Netz mit 230VAC), 820VDC (für Netz mit 400VAC),
820VDC (für Netz mit 460VAC)
230VDC (für Netz mit 230VAC), 380VDC (für Netz mit 400VAC),
415VDC (für Netz mit 460VAC)
150%
Antriebstyp
Externe Eingangsdrossel empfohlen
230 V -15% … 480 V +10%, 3Ph
50/60 Hz ±5%
*: Für die angeführten Größen wird die Netzdrossel unbedingt empfohlen.
Versorgungen und Erdschlüsse
1) Die Frequenzumrichter sind für einer Versorgung durch dreiphasige Standardnetze geplant, die im Verhältnis zur
Erde elektrisch symmetrisch sind (TN- oder TT-Netze).
2) Zur Versorgung über IT-Netze ist die Verwendung eines Transformators in Dreieck-/Sternschaltung unbedingt er-
forderlich, der ein sekundäres Dreierbündel zur Erde aufweist.
Bei einem IT-Versorgungsnetz kann ein eventueller Isolierungsverlust einer der am gleichen Netz ange-
schlossenen Vorrichtungen Ursache für Funktionsstörungen des Frequenzumrichters sein, wenn kein
Transformator in Dreieck-/Sternschaltung verwendet wird.

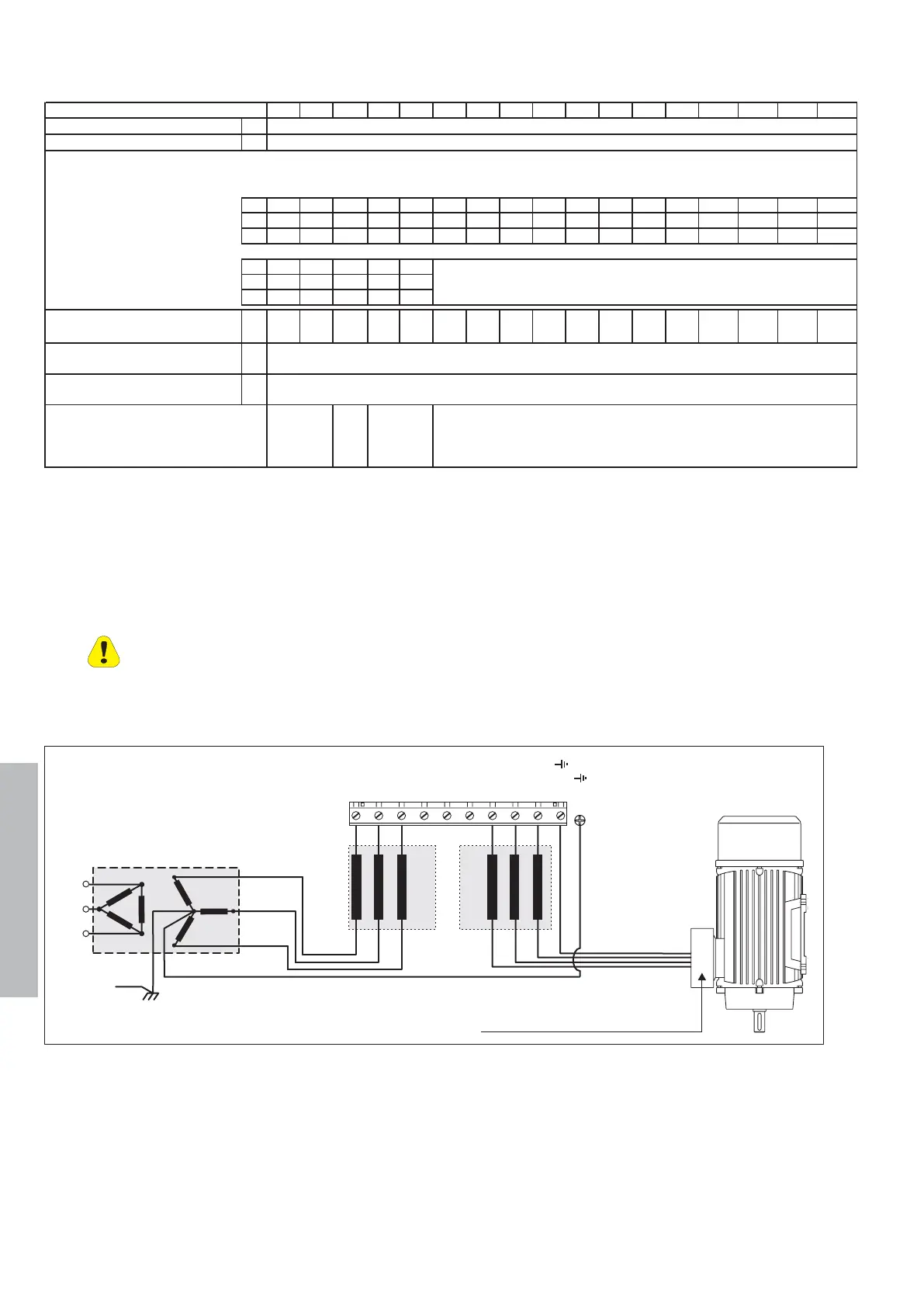

Die untenstehende Abbildung zeigt ein Anschlussbeispiel.
Safety
ground
L1
L2
L3
Earth
U1/L1
V1/L2
W1/L3
U2/T1
V2/T2
W2/T3
PE2/
All wires (including motor ground) must
be connected inside the motor terminal box
AC OUTPUT
CHOKE
AC Main Supply
AC INPUT
CHOKE
PE1/
Netzanschluss und Frequenzumrichterausgang
Die Frequenzumrichter müssen an ein Netz angeschlossen werden, das in der Lage ist, eine symmetrische Kurzschluss-
leistung unter oder gleich den in Tabelle angeführten Werten zu liefern. Für den eventuellen Einsatz einer Netzdrossel
siehe Abschnitt 4.
Tabelle sind die zulässigen Netzspannungen zu entnehmen. Die zyklische Richtung der Phasen ist freigestellt. Spannun-
gen unter den Mindesttoleranzwerten führen zur Blockierung des Frequenzumrichters.
Frequenzumrichter und Netzfilter weisen Fehlerströme in Richtung Erde über 3,5 mA auf. Laut den Vorschriften der EN
50178 ist für Fehlerströme über 3,5 mA ein fixer Erdschluss erforderlich (an Klemme PE1).
Achtung
