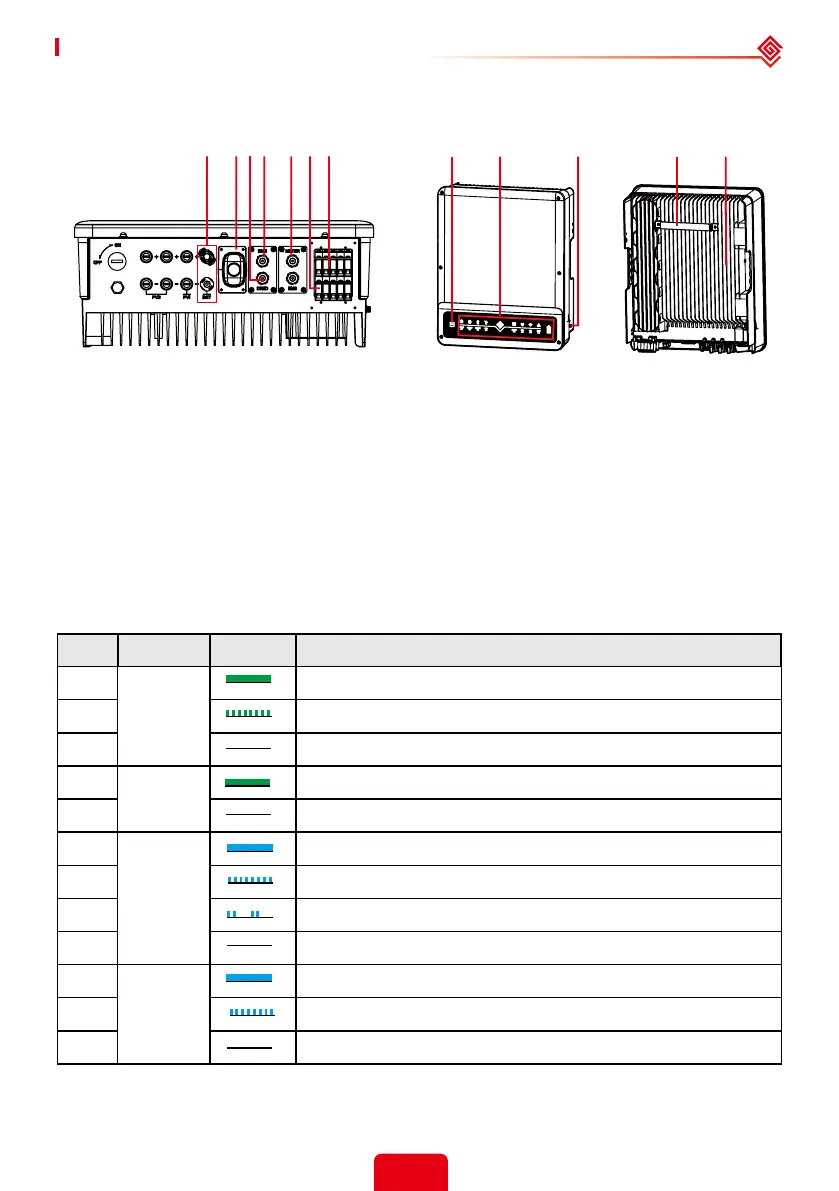

1.3 Product Overview
1. Battery Terminal (BAT) 2.
Communication
Module Port (WiFi or
LAN)
3. DRED Communication Port
4.
BMS Communication
Port
5.
Meter Communication
Port
6. Back-Up Port
7. On-Grid Port 8. Wi-Fi Reset 9. Indicators
10. PE Terminal 11. Mounting Plate 12. Heat Sink
LED Indicators
No. Indicator Status Explanation
1
SYSTEM
ON = SYSTEM IS READY
2 BLINK = SYSTEM IS STARTING UP
3 OFF = SYSTEM IS NOT OPERATING
4
BACK-UP
ON = BACK-UP IS READY / POWER AVAILABLE
5 OFF = BACK-UP IS OFF / ON POWER AVAILABLE
6
BATTERY
ON = BATTERY IS CHARGING
7 BLINK1 = BATTERY IS DISCHARGING
8 BLINK2 = BATTERY IS LOW / SOC IS LOW
9 OFF = BATTERY IS DISCONNECTED / NOT ACTIVE
10
GRID
ON = GRID IS ACTIVE AND CONNECTED
11 BLINK = GRID IS ACTIVE BUT NOT CONNECTED
12 OFF = GRID IS NOT ACTIVE
