Repair / Réparation / Reparatur / Reparación / Riparazione / Repareren
310810S 43

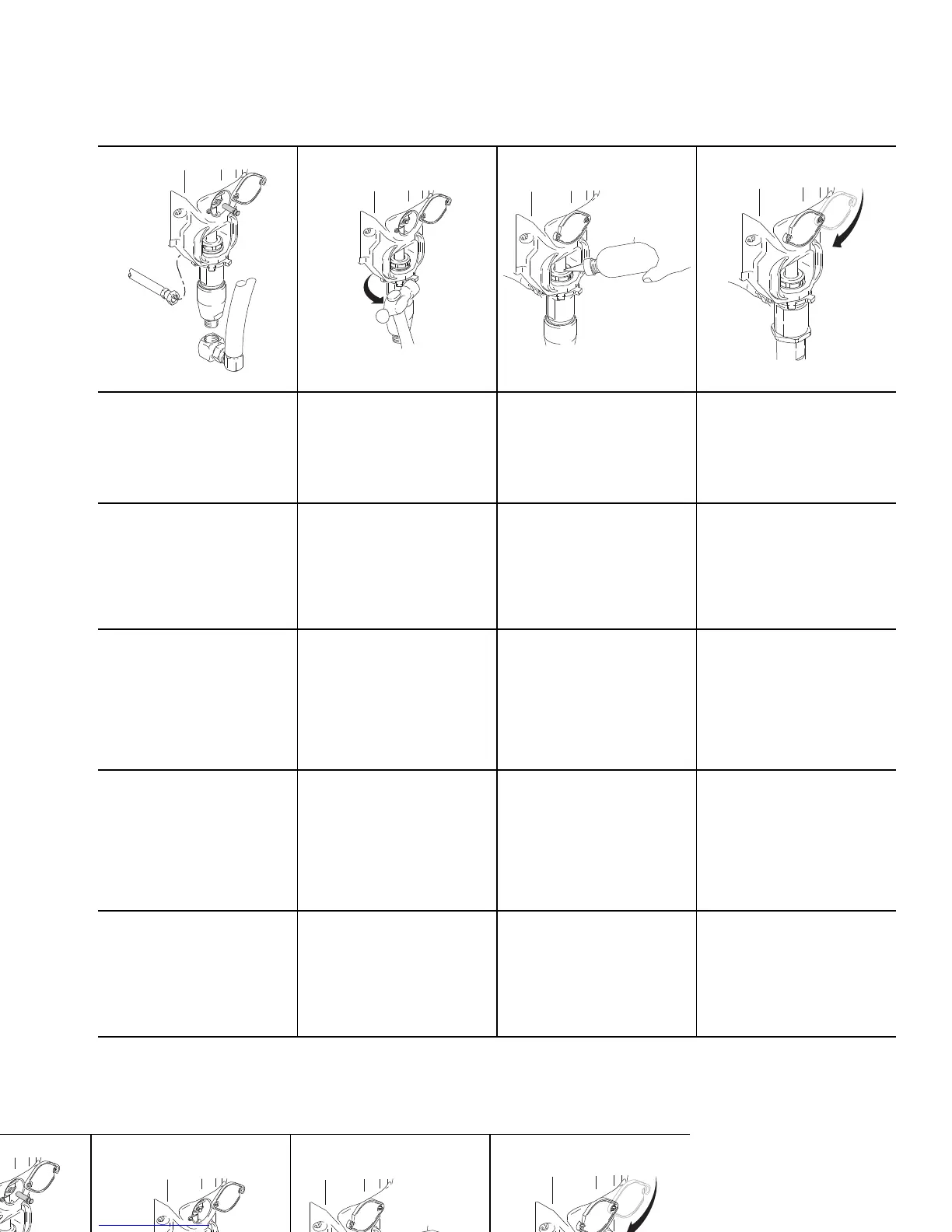

4 Install suction tube and hose. 5 Screw jam nut (12) up onto
pump until nut stops. Tighten
jam nut by hand, then tap
1/8 to 1/4 turn with a 20 oz
(maximum) hammer to
approximately 75 +/- 5 ft-lb
(102 Nm).
6 Fill packing nut with Graco
TSL until fluid flows onto top
of seal.
7 Rotate cover; tighten screws.
4 Monter le tuyau et le flexible
d’aspiration.
5 Visser le contre-écrou (12)
sur la pompe jusqu’en butée.
Serrer le contre-écrou à la
main, puis tourner de 1/8 à
1/4 de tour en tapant avec un
marteau de 20 oz (maximum)
et serrer à un couple d’env.
75 +/- 5 ft-lb (102 N.m).
6 Remplir l’écrou de presse-
étoupe de liquide TSL Graco
jusqu’à ce que le liquide
déborde par dessus le joint.
7 Faire pivoter le couvercle;
resserrer les vis.
4 Saugrohr und Schlauch bef-
estigen.
5 Gegenmutter (12) bis zum
Anschlag auf die Pumpe
schrauben. Gegenmutter
mit der Hand anziehen, dann
1/8 bis 1/4 Drehung mit
einem max. 567 g
schweren Hammer auf
etwa 75 +/– 5 ft-lb (102 Nm)
festklopfen.
6 Packungsmutter mit Graco
TSL-Flüssigkeit füllen, bis
die Flüssigkeit oben auf die
Dichtung fließt.
7 Abdeckung drehen;
Schrauben festziehen.
4 Instale el tubo de aspiración
y la manguera.
5 Enrosque a fondo la contra-
tuerca (12) en la bomba.
Apriete a mano la con-
tratuerca, y después golpee
ligeramente con un martillo
de 20 onzas (máximo) para
girarla 1/8 a 1/4 de vuelta,
a un par aproximado de
75 +/- 5 ft-lb (102 Nm).
6 Llene la tuerca
prensaestopas con líquido
TSL de Graco, hasta que
el líquido rebose por la parte
superior de la junta.
7 Gire la cubierta; apriete los
tornillos.
4 Montare il flessibile ed il
flessibile di aspirazione.
5 Avvitare il controdado (12)
sulla pompa fino a che non
si blocca. Stringere il contro-
dado manualmente, quindi
batterlo da 1/8 ad 1/4 di giro
con un martello da 20 once
(massimo) fino a circa
102 N.m. (75 +/- 5 ft-lb)
6 Riempire il dado della
guarnizione con Graco TSL,
fino a che il fluido scorre
sopra la guarnizione.
7 Ruotare il coperchio; serrare
le viti.
ti6137a
ti6140a
ti6141a
ti6160a
