8.7.11 Konfiguration S-Anlage (4.1.8)

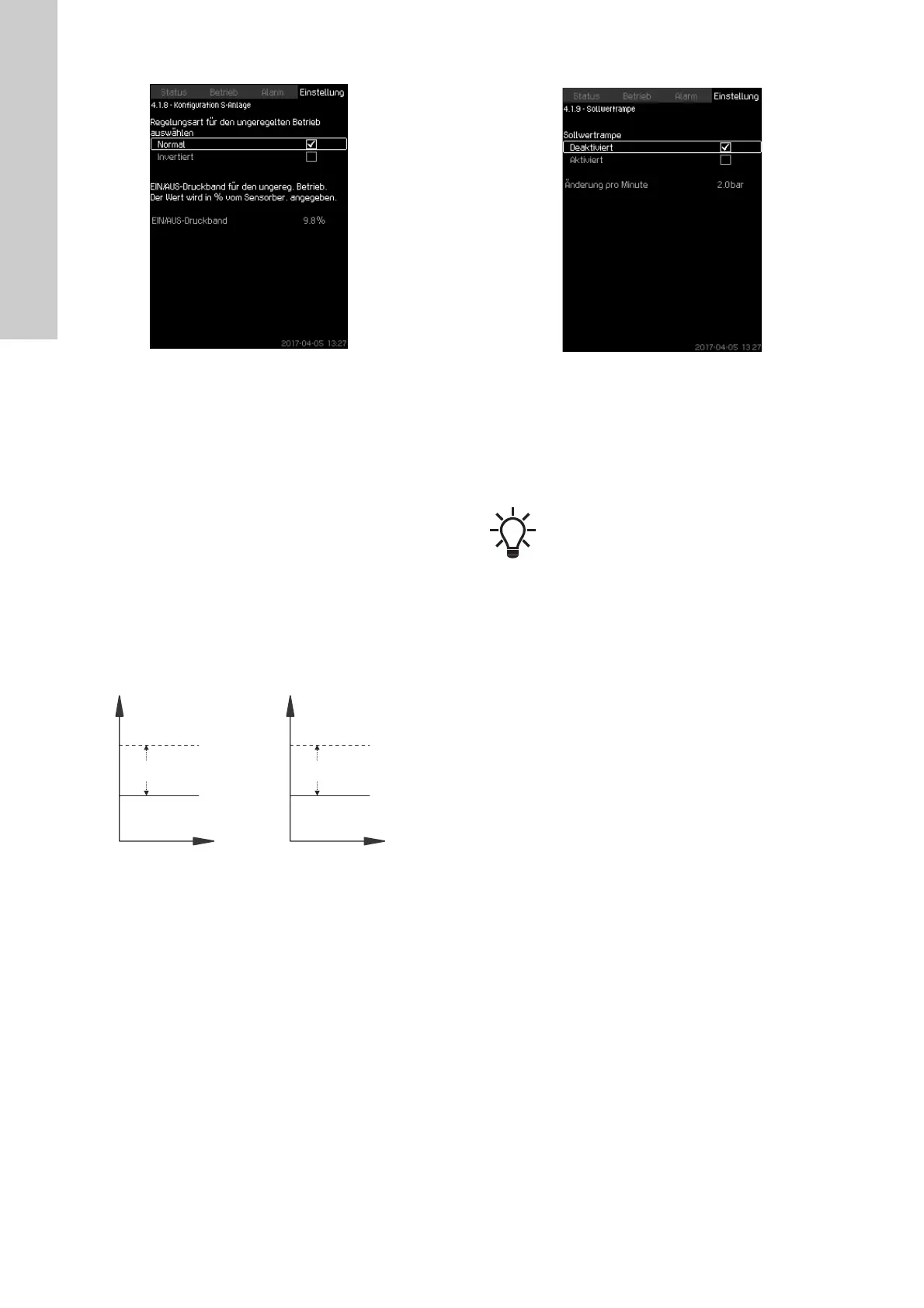

Abb. 49 Konfiguration S-Anlage
Beschreibung
Diese Funktion ermöglicht es, die Regelung von ungeregelten
Pumpen (MPC-S) umzukehren. Das bedeutet, Sie können ein-
stellen, ob Pumpen in Abhängigkeit vom aktuellen Wert einge-
schaltet oder abgeschaltet werden.
Um diese Funktion nutzen zu können, muss ein EIN/AUS-Druck-
band eingestellt werden. Siehe Abb. 50.
Normal
Eine Pumpe wird abgeschaltet, wenn der aktuelle Wert über
HSoll + EIN/AUS-Druckband steigt. Eine Pumpe wird eingeschal-
tet, wenn der aktuelle Wert unter HSoll sinkt. Siehe Abb. 50.
Invertiert
Eine Pumpe wird eingeschaltet, wenn der aktuelle Wert über
HSoll + EIN/AUS-Druckband steigt. Eine Pumpe wird abgeschal-
tet, wenn der aktuelle Wert unter HSoll sinkt. Siehe Abb. 50.
Abb. 50 Normale und invertierte Regelung
Einstellbereich
• Auswählen der Konfiguration (normale oder invertierte Rege-
lung).
• EIN/AUS-Druckband.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Konfiguration S-Anlage.
1. Wählen Sie Folgendes aus: Normal oder Invertiert.
2. Stellen Sie Folgendes ein: EIN/AUS-Druckband.
Werkseinstellung
Normal.
8.7.12 Sollwertrampe (4.1.9)
Abb. 51 Sollwertrampe
Beschreibung
Ist diese Funktion aktiviert, erfolgt die Änderung des Sollwerts
schrittweise über einen gewissen Zeitraum entlang einer Soll-
wertrampe.
Diese Funktion hat keine Auswirkungen auf "Proportionaldruck"
oder "Sollwertverschiebung".
Einstellbereich
Die Funktion kann aktiviert werden und "Änderung pro Minute"
kann eingestellt werden.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Sollwertrampe.
1. Wählen Sie Folgendes aus: Aktiviert.
2. Stellen Sie Folgendes ein: Änderung pro Minute.
Werkseinstellung
Die Funktion ist deaktiviert.
TM03 9205 3607 - TM03 9205 3607
EIN/AUS-Druckband
HSoll
H [m]
Abschalten der Pumpe
Einschalten der
Pumpe
Normal
EIN/AUS-Druckband
HSoll
Zeit [s]
H [m]
Einschalten der
Abschalten der Pumpe
Invertiert
Zeit [s]
Ist die Mehrzwecksensorfunktion aktiviert, hat sie
eine höhere Priorität als die Sollwertrampe (diese
wird übersteuert).
