Deutsch (DE)
120
Alternativer Eingang
Wenn Sie "Alternativer Eingang" auswählen, berechnet die Steu-
erung die Abschaltparameter. Dies erfolgt auf Grundlage der fol-
genden Werte:
• Anlagensollwert
• Gesamtvolumen des Behälters
• Vordruck
• gewünschter Förderstrom für das Abschalten.

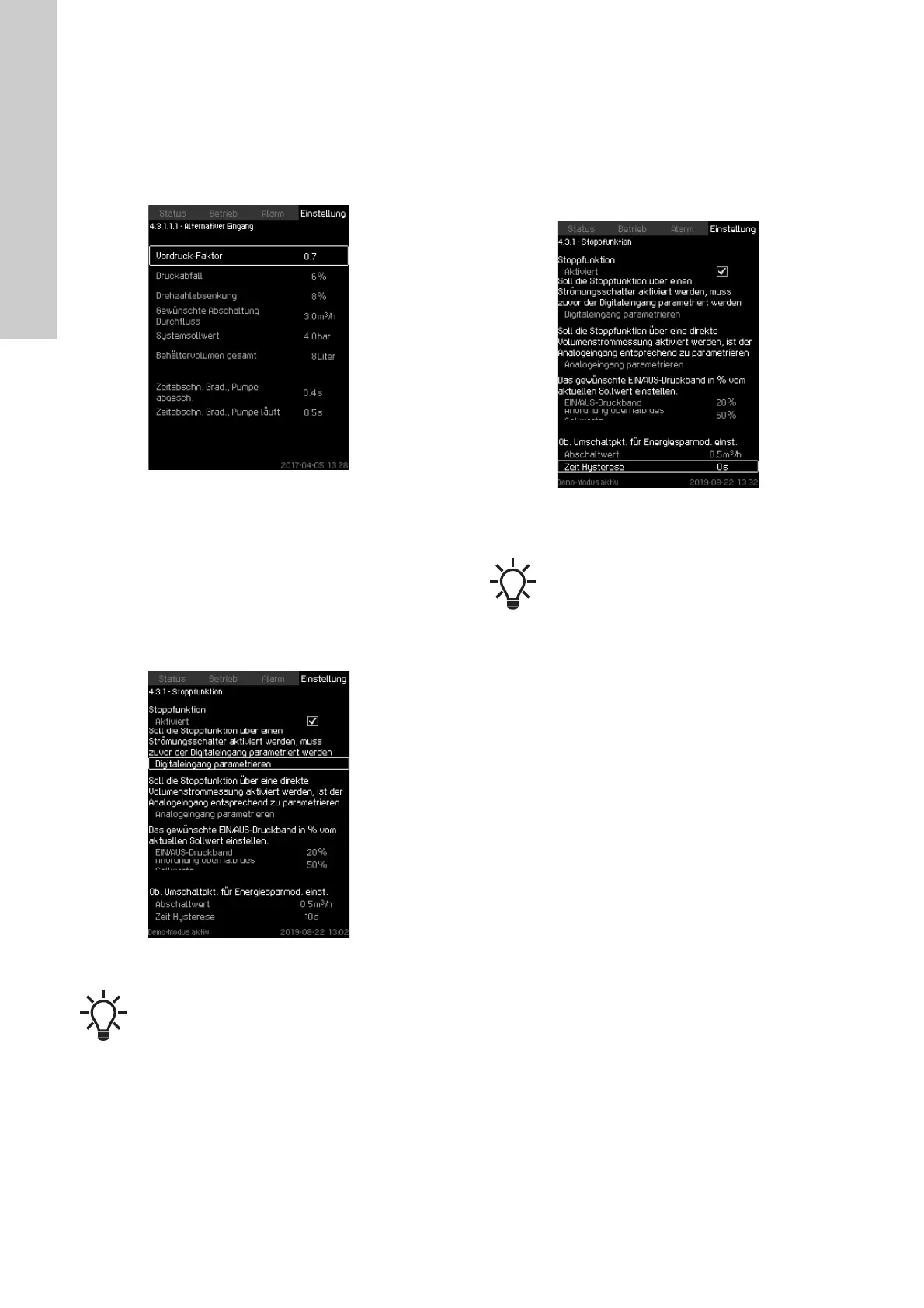

Abb. 69 Alternativer Eingang
Anlage mit Strömungsschalter
Nehmen Sie die folgenden zusätzlichen Einstellungen vor:
1. Wählen Sie Folgendes aus: Digitaleingang parametrieren. Die
Bildschirmseite 8.7.28 Digitaleingänge (4.3.7) wird aufgeru-
fen.
2. Wählen Sie den Digitaleingang aus, an den der Strömungs-
schalter angeschlossen ist.
3. Wählen Sie Folgendes aus: Strömungsschalter.
4. Drücken Sie auf die Taste [Back].
Abb. 70 Anlage mit Strömungsschalter
Anlage mit Durchflussmesser
Nehmen Sie die folgenden zusätzlichen Einstellungen vor:
1. Wählen Sie Folgendes aus: Analogeingang parametrieren.
Die Bildschirmseite 8.7.30 Analogeingänge (4.3.8) wird aufge-
rufen.
2. Wählen Sie den Analogeingang aus, an den der Durchfluss-
messer angeschlossen ist.
3. Wählen Sie Folgendes aus: Volumenstrom.
4. Drücken Sie 2 x die Taste [Zurück].
Abb. 71 Anlage mit Durchflussmesser
5. Stellen Sie Folgendes ein: Abschaltwert.
Werkseinstellung
Diese Funktion ist bei Druckerhöhungsanwendungen aktiviert.
Werkseitig sind die in der Tabelle aufgeführten Werte eingestellt.
Bei allen anderen Anwendungen ist die Funktion deaktiviert.
Ein offener Kontakt weist auf einen geringen Förder-
strom hin.
Standardmäßig ist eine Hysterese von 10 Sekunden
eingestellt.
EIN/AUS-Druckband: 25 %
Mindestdurchfluss: 30 % des Bemessungsför-
derstroms einer Pumpe
Anordnung oberhalb des Sollwerts: 50 %
