Deutsch (DE)
119
Vordruck
Bei jeder Förderstromschätzung (alle 2 Minuten) wird durch die
Schätzfunktion der Ausgangsdruck um ±10 % vom Sollwert abge-
senkt bzw. angehoben. Wenn diese Druckabweichung nicht
akzeptabel ist, muss für die Stoppfunktion eine direkte Förder-
strommessung mit einem Durchflussmesser oder Strömungs-
schalter verwendet werden.
Der Mindestförderstrom kann eingestellt werden. Dabei handelt
es sich um den Förderstrom, bei dem die letzte in Betrieb befind-
liche Pumpe der Druckerhöhungsanlage in den EIN/AUS-Betrieb
wechselt.
Sind sowohl ein Durchflussmesser als auch ein Strömungsschal-
ter angeschlossen, wird der Wechsel auf EIN/AUS-Betrieb durch
das Gerät aktiviert, das zuerst einen geringen Förderstrom
anzeigt.
Einstellbereich
Einstellungen über das Bedienfeld
Anlage ohne Strömungsschalter oder Durchflussmesser
• Einstellung > Weitere Funktionen > Stoppfunktion.
• Wählen Sie Folgendes aus: Aktiviert.
1. Stellen Sie Folgendes ein: EIN/AUS-Druckband.
2. Wählen Sie Folgendes aus: Stopp-Parameter einstellen.

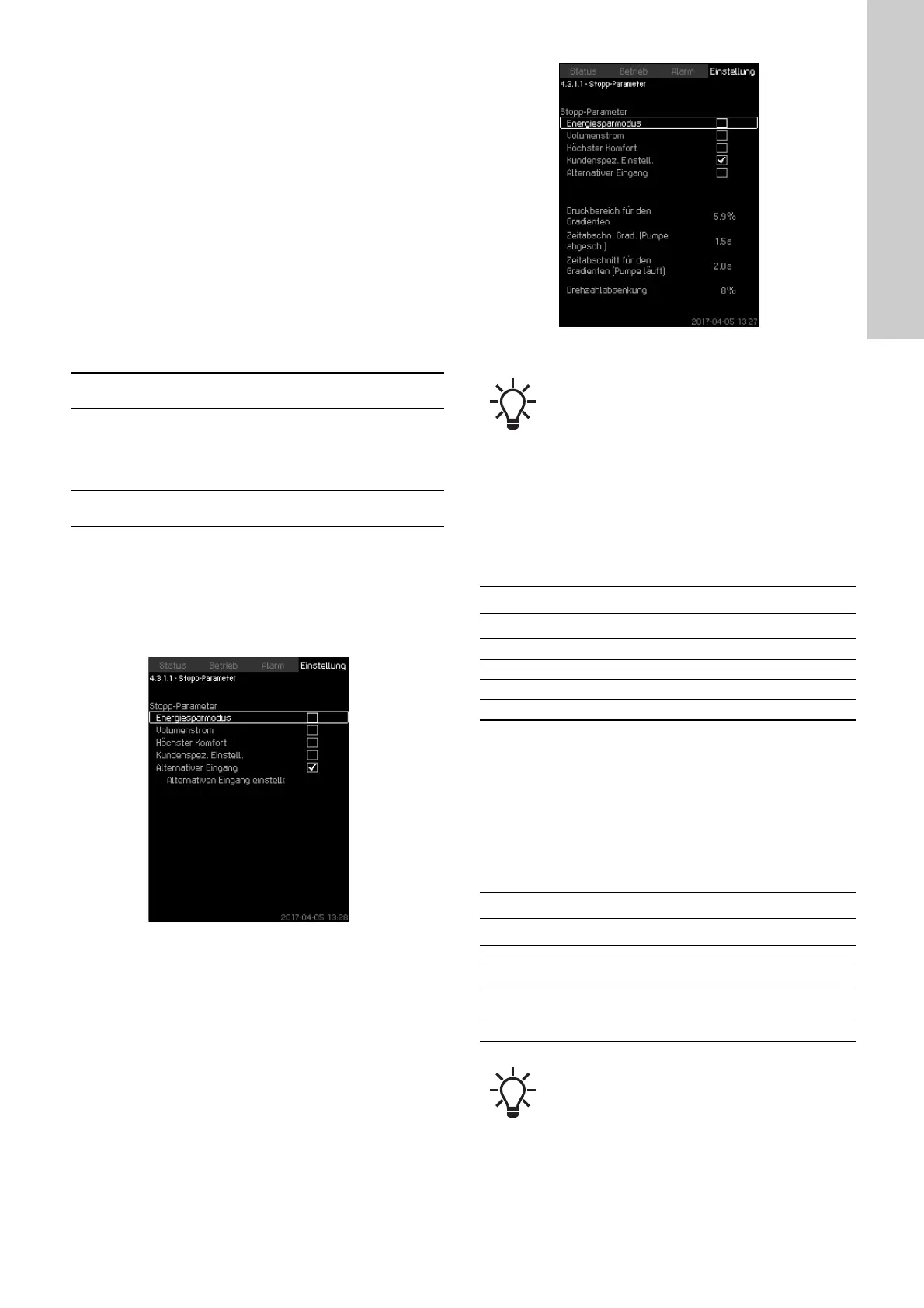

Abb. 67 Stopp-Parameter
3. Wählen Sie einen der Abschaltparameter aus. Wurde
"Kundenspez. Einstell." gewählt, sind die in der Abb. "68"
aufgeführten Parameter einzustellen. Siehe die
nachfolgenden Beispiele.
Abb. 68 Kundenspez. Einstell.
Beispiel 1: Erhöhen des Abschaltgrenzwerts Qmin (hoher
Förderstromgrenzwert)
• Erhöhen Sie den Wert für "Druckbereich für den Gradienten".
• Reduzieren Sie den Wert für "Zeitabschn. Grad. (Pumpe
abgesch.)".
• Reduzieren Sie den Wert für "Zeitabschnitt für den Gradienten
(Pumpe läuft)".
• Erhöhen Sie den Wert für "Drehzahlabsenkung".
Beispiel 2: Herabsetzen des Abschaltgrenzwerts Qmin (nied-
riger Förderstromgrenzwert)
• Reduzieren Sie den Wert für "Druckbereich für den Gradien-
ten".
• Erhöhen Sie den Wert für "Zeitabschn. Grad. (Pumpe
abgesch.)".
• Erhöhen Sie den Wert für "Zeitabschnitt für den Gradienten
(Pumpe läuft)".
• Reduzieren Sie den Wert für "Drehzahlabsenkung".
Hydro MPC-E und -F: 0,7 x der Sollwert
Hydro MPC-S: 0,9 x der Sollwert
EIN/AUS-Druck-
band:
5-30 %
Mindestdurchfluss:
2 - 50 % des Bemessungsförderstroms
(QBem) von einer der Pumpen. (Kann
nur eingestellt werden, wenn die direkte
Förderstrommessung über einen Durch-
flussmesser erfolgt.)
Anordnung oberhalb
des Sollwerts:
0-100 %.
Faustregel: Drehzahlabsenkung = 2 x Deltadruck für
den Gradienten.
Beispiel für die Erhöhung des Abschaltgrenzwerts
Parameterbaustein Wert
Druckbereich für den Gradienten 6 %
Zeitabschn. Grad. (Pumpe abgesch.) 1,5 Sekunden
Zeitabschnitt für den Gradienten (Pumpe läuft) 2,0 Sekunden
Drehzahlabsenkung 10 %
Beispiel für ein Herabsetzen des Förderstromgrenzwerts
Parameterbaustein Wert
Druckbereich für den Gradienten 3 %
Zeitabschn. Grad. (Pumpe abgesch.) 15,0 Sekunden
Zeitabschnitt für den Gradienten (Pumpe
läuft)
25,0 Sekunden
Drehzahlabsenkung 6 %
Der Abschaltgrenzwert ist abhängig von der Größe
des Behälters.
