Deutsch (DE)
141
8.7.65 Pumpen außerhalb des Betriebsbereichs (4.4.7)

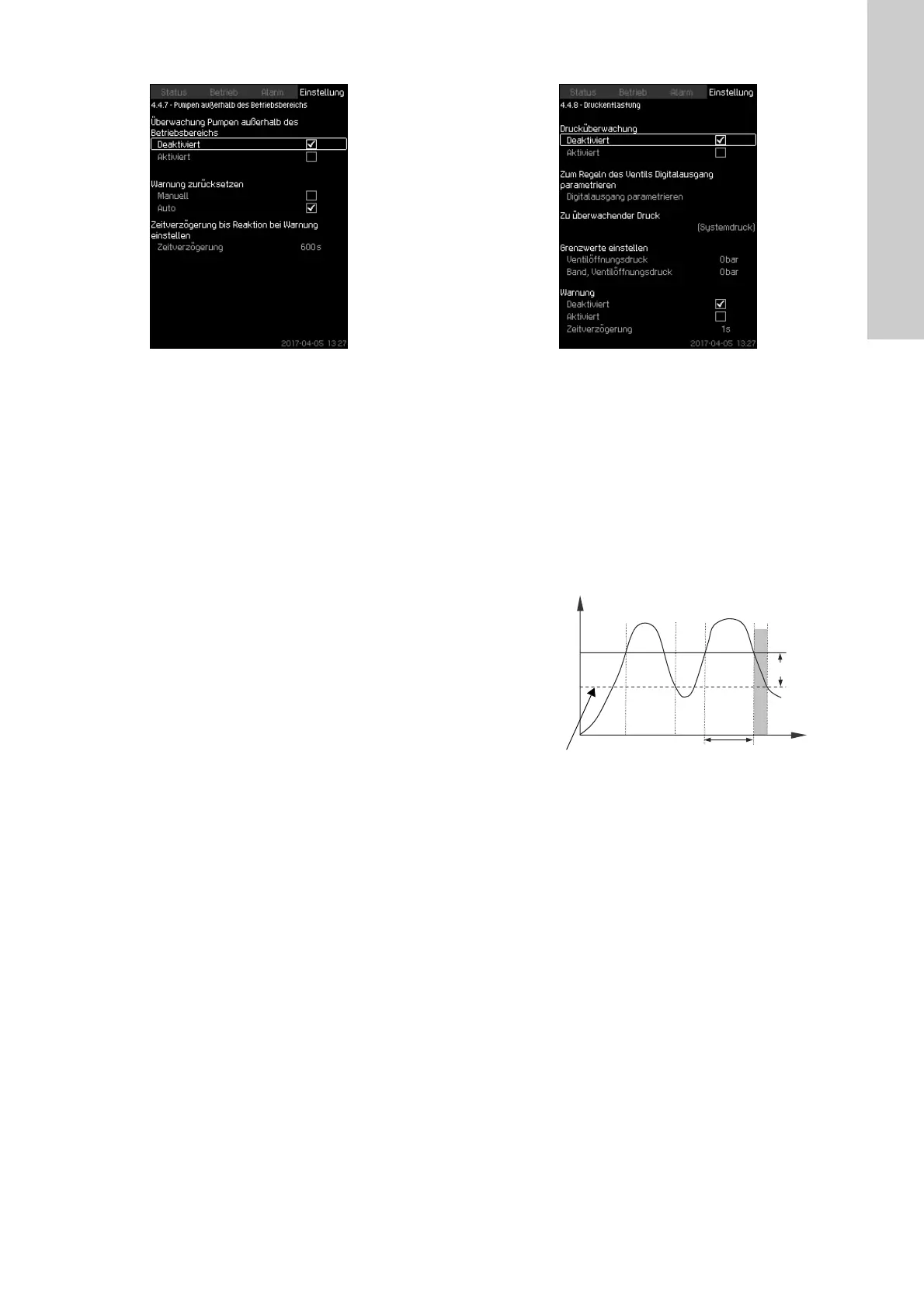

Abb. 116Pumpen außerhalb des Betriebsbereichs
Beschreibung
Die Funktion gibt eine Warnmeldung aus, wenn der Betriebspunkt
außerhalb des vorgegebenen Bereichs liegt, z. B. wenn der
Zulaufdruck unter einen zulässigen Mindestwert absinkt und
damit bei einigen Pumpentypen das Risiko einer Kavitation
besteht.
Die Warnmeldung erfolgt nach einer einstellbaren Zeitverzöge-
rung. Sie können einstellen, ob die Warnung automatisch oder
manuell zurückgesetzt werden soll, wenn der Betriebspunkt wie-
der innerhalb des vorgegebenen Betriebsbereichs liegt. Es kann
auch ein Relaisausgang eingestellt werden, der aktiviert wird,
nachdem die Warnmeldung ausgegeben wurde, und der wieder
deaktiviert wird, nachdem die Warnung quittiert wurde.
Diese Funktion erfordert, dass der Ausgangsdruck und der Ein-
gangsdruck (entweder gemessen oder festgelegt) oder der Diffe-
renzdruck an den Pumpen überwacht werden und die CU 352
über gültige Pumpendaten verfügt, die entweder über eine GSC-
Datei eingelesen oder manuell eingegeben wurden. Siehe
Abschnitt 8.7.43 Pumpenkennliniendaten (4.3.19).
Einstellbereich
• Einstellen der Reset-Art: manuell oder automatisch.
• Einstellen der Zeitverzögerung für die Ausgabe der Warnmel-
dung.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Pumpen außerhalb
des Betriebsbereichs > Manuell oder Auto > Zeitverzögerung
bis Reaktion bei Warnung einstellen.
Werkseinstellung
Die Funktion ist deaktiviert.
8.7.66 Druckentlastung (4.4.8)
Abb. 117Druckentlastung
Beschreibung
Die Funktion dient dazu, den Druck in den Rohrleitungen durch
Öffnen eines Magnetventils zu reduzieren, wenn ein voreinge-
stellter Grenzwert überschritten wird. Sinkt der Druck nicht inner-
halb einer vorgegebenen Zeit, wird das Magnetventil geschlossen
und es kann eine Warnung ausgegeben werden.
Abb. 118Druckentlastung
Einstellbereich
• Einstellen des Digitalausgangs.
• Einstellen des zu überwachenden Drucks.
• Einstellen des Ventilöffnungsdrucks.
• Einstellen des Druckbands für den Ventilöffnungsdruck.
• Einstellen, ob eine Warnung oder ein Alarm ausgelöst wird.
TM03 9206 3607
4
Druckband
Zeitverzöge-
rung der War-
Ventilöffnungs-
druck
Ventilöffnungsdruck ohne
Druckband
p [bar]
Zeit [s]
1: Magnetventil öffnet sich.
2: Magnetventil schließt sich.
3: Magnetventil öffnet sich.
4: Warnung ist aktiviert.
5: Magnetventil schließt sich und die
Warnung wird quttiert.
5
32
1
