Deutsch (DE)
129
8.7.43 Pumpenkennliniendaten (4.3.19)

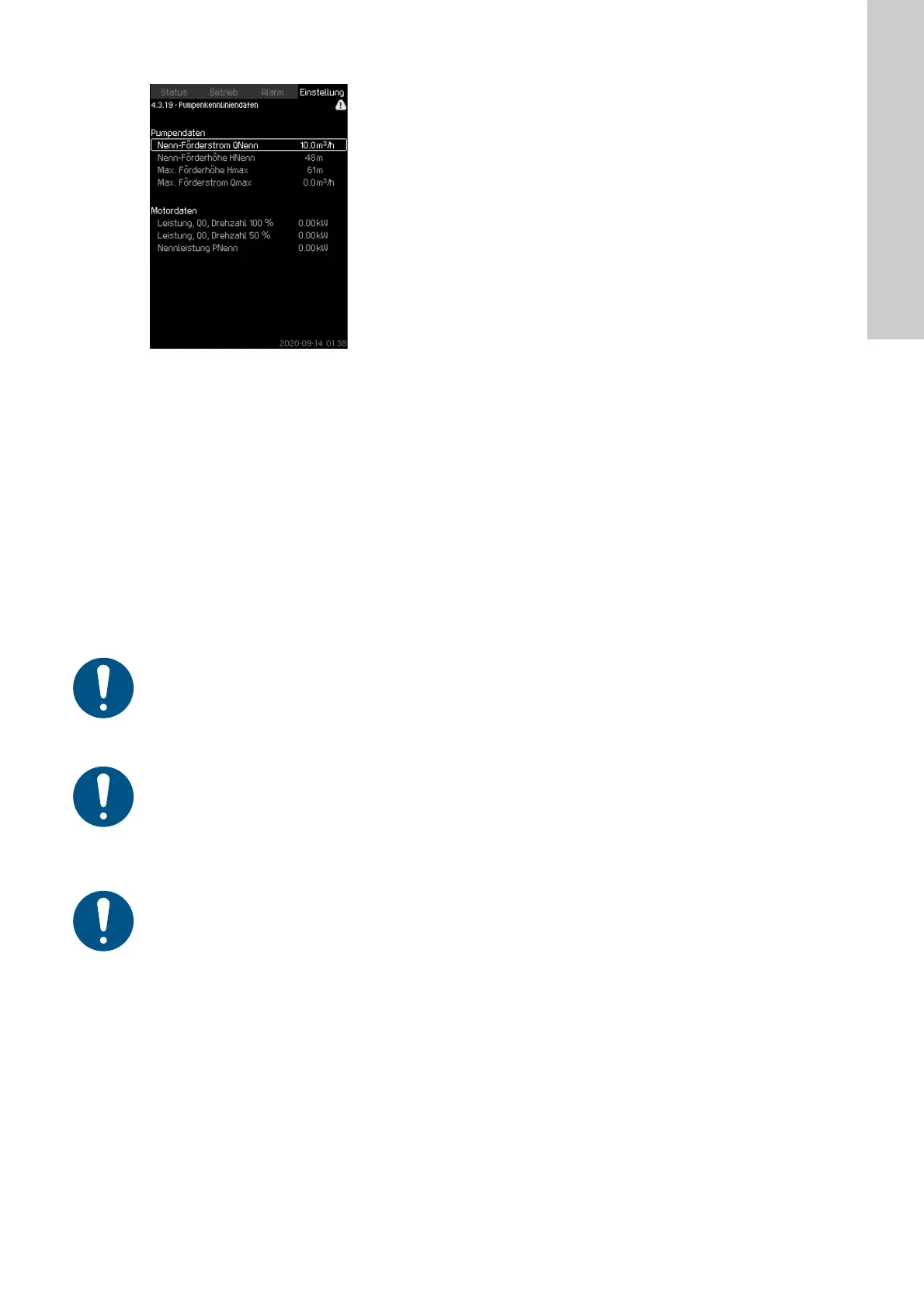

Abb. 91 Pumpenkennliniendaten
Beschreibung
Die CU 352 besitzt eine Reihe von Funktionen, die die Kennlini-
endaten der Pumpe nutzen:
Die erforderlichen Daten können den Pumpenkennlinien entnom-
men werden. Diese finden Sie im Grundfos Product Center auf
der Grundfos-Website www.grundfos.com. Siehe die Beispiele in
Abb. 92 bis 95.
Wenn das Grundfos Product Center nicht verfügbar ist, versu-
chen Sie, bei einer der Pumpen die folgenden drei Betriebs-
punkte zu erreichen:
Leistung, Q0, Drehzahl 100 %
Leistung, Q0, Drehzahl 50 %
Nennleistung PNenn.
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Pumpenkennliniendaten.
Stellen Sie Folgendes ein:
– Nenn-Förderstrom QNenn
– Nenn-Förderhöhe HNenn
– Max. Förderhöhe Hmax
– Max. Förderstrom Qmax
– Leistung, Q0, Drehzahl 100 %
– Leistung, Q0, Drehzahl 50 %
– FD minimale Drehzahl
– VDF maximale Drehzahl.
Nenn-Förderstrom QNenn [m
3
/h]
Nenn-Förderhöhe HNenn [m]
Max. Förderhöhe Hmax [m]
Max. Förderstrom Qmax [m
3
/h]
Leistung, Q0, Drehzahl 100 % [kW]
Leistung, Q0, Drehzahl 50 % [kW]
Nennleistung PNenn [kW]
VFD minimale Drehzahl [%]
VFD maximale Drehzahl [%]
Grundfos kann Hydraulikdaten für CR-, CRI-, CRE-
und CRIE-Pumpen in Form einer GSC-Datei liefern,
die direkt auf die CU 352 heruntergeladen werden
kann.
Bei allen anderen Pumpentypen müssen die hydrau-
lischen Daten manuell eingegeben werden.
Geben Sie die elektrischen Daten Leistung, Q0,
Drehzahl 100 % und Leistung, Q0, Drehzahl 50 %
bei allen Pumpentypen (einschließlich CR, CRI, CRE
und CRIE) manuell ein.
Für die E-Pumpen von Grundfos muss auch die Auf-
nahmeleistung (P1) eingegeben werden.
Der Drehzahlbereich des Frequenzumrichters ist der
Bereich, in dem der Frequenzumrichter betrieben
wird. Wenn die minimale und maximale Drehzahl am
Frequenzumrichter begrenzt sind, müssen die Werte
für den Betriebsbereich in diese Felder eingegeben
werden.
Gilt nur bei EF-Anlagen. Gilt nicht bei E- und EC-
Anlagen.
