Deutsch (DE)
130
8.7.44 So lesen Sie Daten in Pumpenkennlinien
Lesen Sie für jede Pumpe die Leistungswerte auf den Bildschirm-
seiten 1,3 bis 1,8 ab. Siehe Abschnitt 8.4.10 Pumpe 1-6, Pilot-
pumpe (1.3 - 1.10).

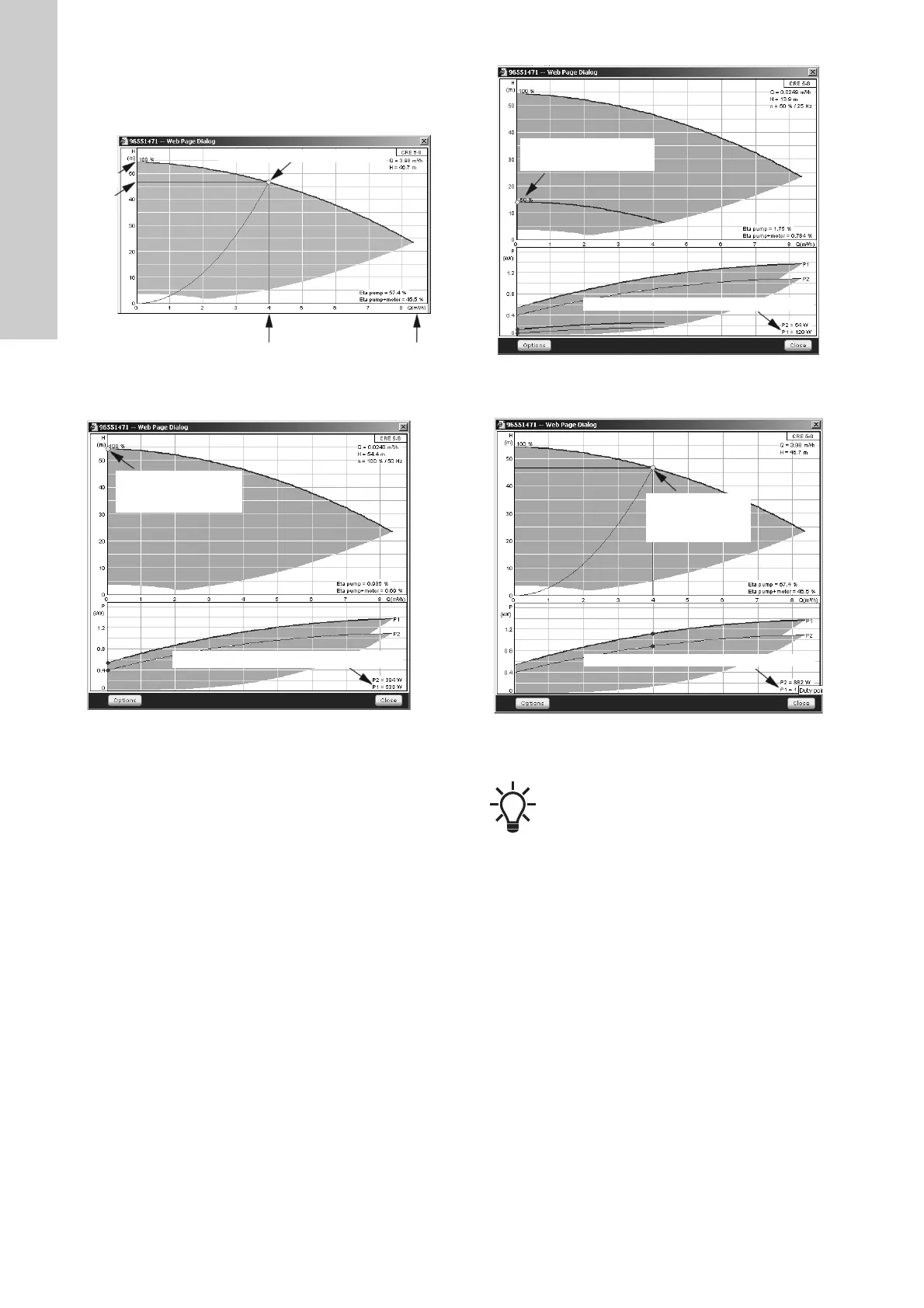

Abb. 92 Ablesen von QBem, HBem, Hmax und Qmax (Grund-
fos Product Center)
Abb. 93 Ablesen der Leistung für Q0, Drehzahl 100 % (Grund-
fos Product Center)
Abb. 94 Ablesen der Leistung für Q0, Drehzahl 50 % (Grund-
fos Product Center)
Abb. 95 Ablesen der Bemessungsleistung PBem (Grundfos
Product Center)
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Pumpenkennliniendaten.
Stellen Sie Folgendes ein:
– Nenn-Förderstrom QNenn
– Nenn-Förderhöhe HNenn
– Max. Förderhöhe Hmax
– Max. Förderstrom Qmax
– Leistung, Q0, Drehzahl 100 %
– Leistung, Q0, Drehzahl 50 %
– Nennleistung PNenn.
TM03 9993 4807TM03 9994 4807
Bemessungsbetriebspunkt
HBem
QBem Qmax
Hmax
Leistung, Q0, Drehzahl 100 %
Betriebspunkt, Q0,
Drehzahl 100 %
TM03 9995 4807TM03 9996 4807
QBem und HBem bilden den Bemessungsbetriebs-
punkt der Pumpen. Dies ist in der Regel der
Betriebspunkt mit dem besten Wirkungsgrad.
Leistung, Q0, Drehzahl 50 %
Betriebspunkt, Q0,
Drehzahl 50 %
Betriebspunkt,
Bemessungsleis-
tung PBem
Bemessungsleistung PBem
