Español (ES)
160

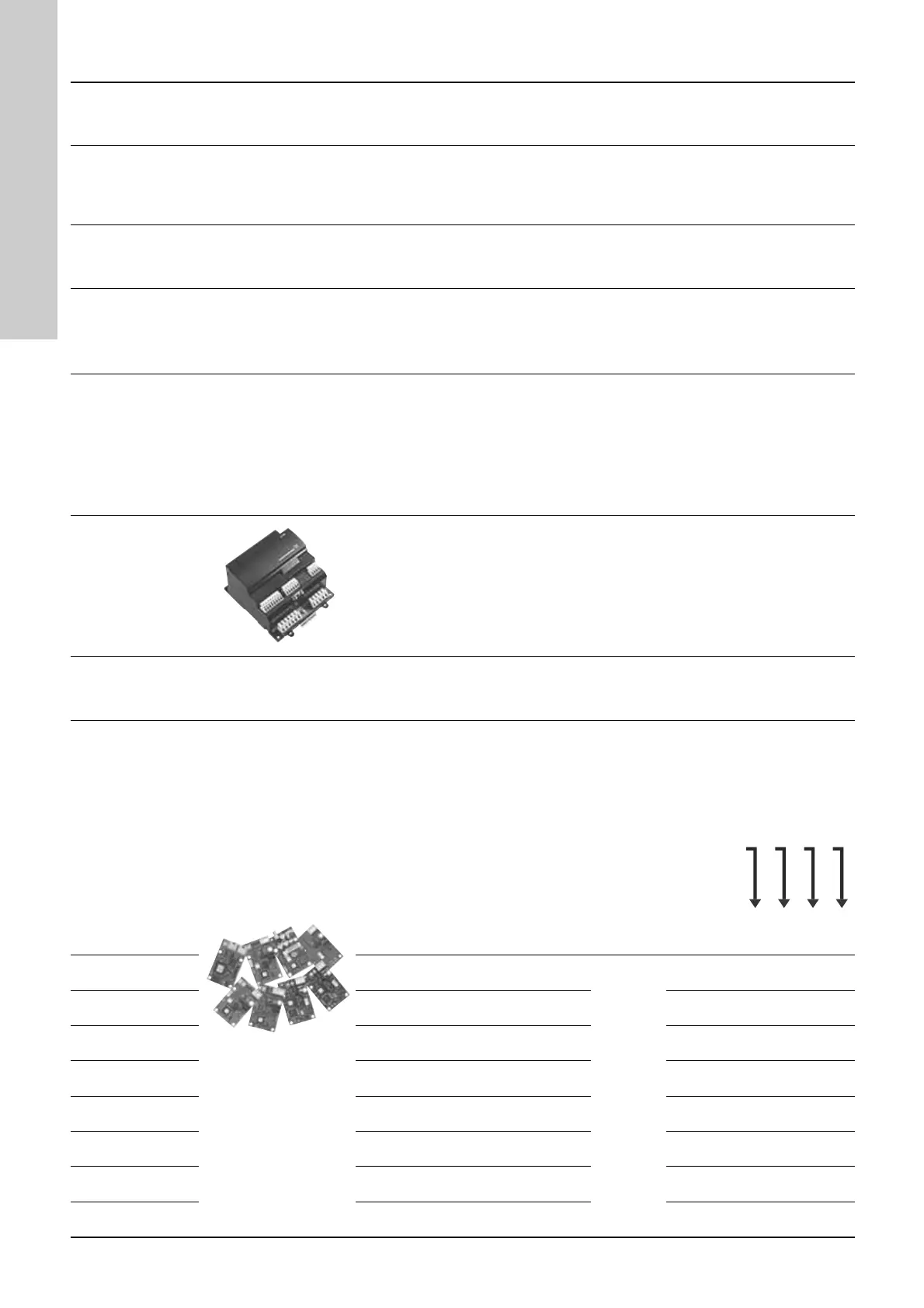

5.3.4 Equipamiento opcional
Opciones del panel de control
Incluida de serie
en las versiones
estándar del cua-
dro Control MPC
Opción Descripción Ubicación
Opciones
(código del
cuadro
Control
MPC)
ABEF
Sensor principal
redundante
-
El esquema de conexiones muestra el
sensor principal redundante.
Nota: No se incluye el sensor principal
redundante.
Interior del
cuadro de
control
O1
●●●●
Esquema de
conexiones que
muestra los inte-
rruptores de repa-
ración
-
El esquema de conexiones muestra los
interruptores de reparación.
Nota: No se incluyen interruptores de
reparación.
Interior del
cuadro de
control
O2
●●●●
Interruptor de fun-
cionamiento de
emergencia
-
El interruptor de funcionamiento de
emergencia posibilita el funciona-
miento de emergencia en caso de ave-
ría de la unidad CU 352.
Nota: La protección del motor y la pro-
tección contra marcha en seco estarán
desactivadas durante el funcionamiento
de emergencia.
Nota: Un interruptor por bomba.
Interior del
cuadro de
control
O3 -
●●●
Interfaz IO 351B
Esta opción incorpora una interfaz
IO 351B instalada de fábrica y sin pro-
gramar, lo que permite el intercambio
de entradas/salidas adicionales y añade
siete salidas adicionales, dos entradas
analógicas adicionales y tres salidas
analógicas.
Nota: Una unidad CU 352 admite hasta
dos interfaces IO 351B.
Interior del
cuadro de
control
O4 ----
Contactos sin ten-
sión
-
Los contactos sin tensión se usan para
indicar que las bombas del sistema
están funcionando o que hay una
alarma.
Interior del
cuadro de
control
O5 ----
Módulos de inter-
faz de comunica-
ciones CIM
Los módulos CIM permiten la comuni-
cación de datos de funcionamiento,
como valores medidos y puntos de
ajuste, entre el sistema Hydro MPC y el
sistema de gestión del edificio.
Nota: Los módulos CIM deben ser ins-
talados por personal autorizado. El
módulo CIM permite la transferencia de
datos como:
el modo de funcionamiento;
el punto de ajuste;
el modo de control;
alarmas y avisos;
el consumo de potencia/energía.
Ofrecemos los siguientes módulos CIM:
O6
CIM 050 Módulo GENIbus
Interior del
cuadro de
control
O6a ----
CIM 110 Módulo LonWorks O6b ----
CIM 150 Módulo PROFIBUS DP O6c ----
CIM 200 Módulo Modbus RTU O6d ----
•CIM 260
Herramienta Grundfos Remote Mana-
gement (GRM) 3G/4G
O6e ----
•CIM 280
Herramienta Grundfos Remote Mana-
gement (GRM) 3G/4G
O6f ----
CIM 300 Módulo BACnet MS/TP O6g ----
CIM 500 Módulo Ethernet O6h ----
