Protección contra
marcha en seco, relé
de electrodo
-
El panel incorpora un relé de electrodo.
Nota: Los electrodos deben pedirse por
separado.
Interior del
cuadro de
control
O7 - -
●
-
Protección contra
marcha en seco,
interruptor de límite
para vibraciones
-
El esquema de conexiones muestra el
interruptor de límite para vibraciones.
Nota: No se incluye el interruptor de
límite para vibraciones.
Interior del
cuadro de
control
O8 ---
●
Protección contra
marcha en seco,
sensor de presión de
aspiración
-
El esquema de conexiones muestra el
sensor de presión de aspiración.
Nota: No se incluye el sensor de pre-
sión de aspiración.
Interior del
cuadro de
control
O9
●●
--
Protección contra
marcha en seco,
entrada digital
-
El esquema de conexiones muestra la
entrada digital.
Interior del
cuadro de
control
O10
●●
--
Indicador luminoso
de avería, bomba
El indicador luminoso se enciende si se
produce una avería en la bomba.
Nota: Un indicador luminoso de avería
por bomba.
Puerta del
cuadro de
control
O11 ----
Indicador luminoso
de funcionamiento,
bomba
El indicador luminoso de funciona-
miento permanece encendido cuando la
bomba correspondiente está en funcio-
namiento.
Nota: Un indicador luminoso de funcio-
namiento por bomba.
Puerta del
cuadro de
control
O12 ----
Indicador luminoso
de avería, sistema
El indicador luminoso se enciende si se
produce una avería en el sistema.
Nota: El fallo de fase no activará la indi-
cación de avería.
Puerta del
cuadro de
control
O13 ----
Indicador luminoso
de funcionamiento,
sistema
El indicador luminoso de funciona-
miento permanece encendido cuando el
sistema está en funcionamiento.
Puerta del
cuadro de
control
O14 ----
Amperímetro -
Un amperímetro indica la corriente de
una fase por bomba.
Nota: Un amperímetro por bomba.
Puerta del
cuadro de
control
O15 ----
Voltímetro -
Un voltímetro indica la tensión fase-
fase y fase-neutro (N) del suministro
eléctrico de red.
Nota: Un voltímetro por bomba.
Puerta del
cuadro de
control
O16 ----
Control de bomba
piloto
-
Esta opción permite que el cuadro
Control MPC esté preparado para la
conexión (es decir, incluye los fusibles y
el arrancador de motor necesarios). El
esquema de conexiones muestra la
bomba piloto.
Interior del
cuadro de
control
O17 ----
Interruptor principal
con detector de
enclavamiento de la
puerta
-
La puerta del cuadro de control solo se
puede abrir si el interruptor principal
está en la posición de apagado.
Interior del
cuadro de
control
O18 ----
Interruptor principal
para conductor neu-
tro
-
El interruptor principal de desconexión
del conductor neutro se utiliza única-
mente en motores monofásicos. Selec-
cione esta opción si así lo exige la nor-
mativa local vigente en el lugar de
instalación. Por defecto, el interruptor
principal no desconecta el conductor
neutro.
Interior del
cuadro de
control
O19 ----
Monitorización de
fallo de fase
-
Protege el sistema de aumento de pre-
sión contra fallos de fase.
Nota: Existe un interruptor sin tensión
para la monitorización externa.
Interior del
cuadro de
control
O20 ----

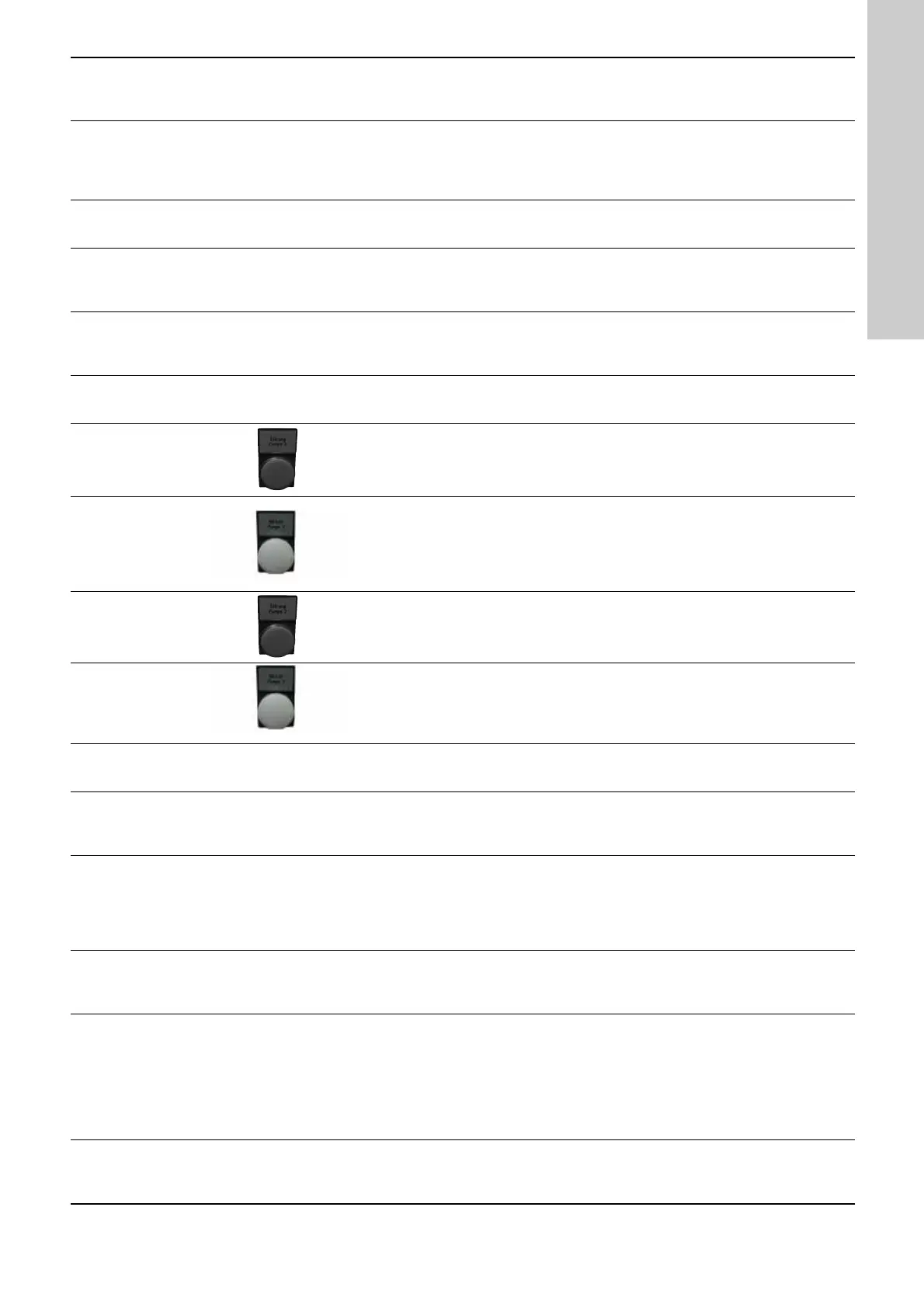

Opciones del panel de control
Incluida de serie
en las versiones
estándar del cua-
dro Control MPC
Opción Descripción Ubicación
Opciones
(código del
cuadro
Control
MPC)
ABEF
