8.7.41 Trabajo definido por el usuario (4.3.14.3)

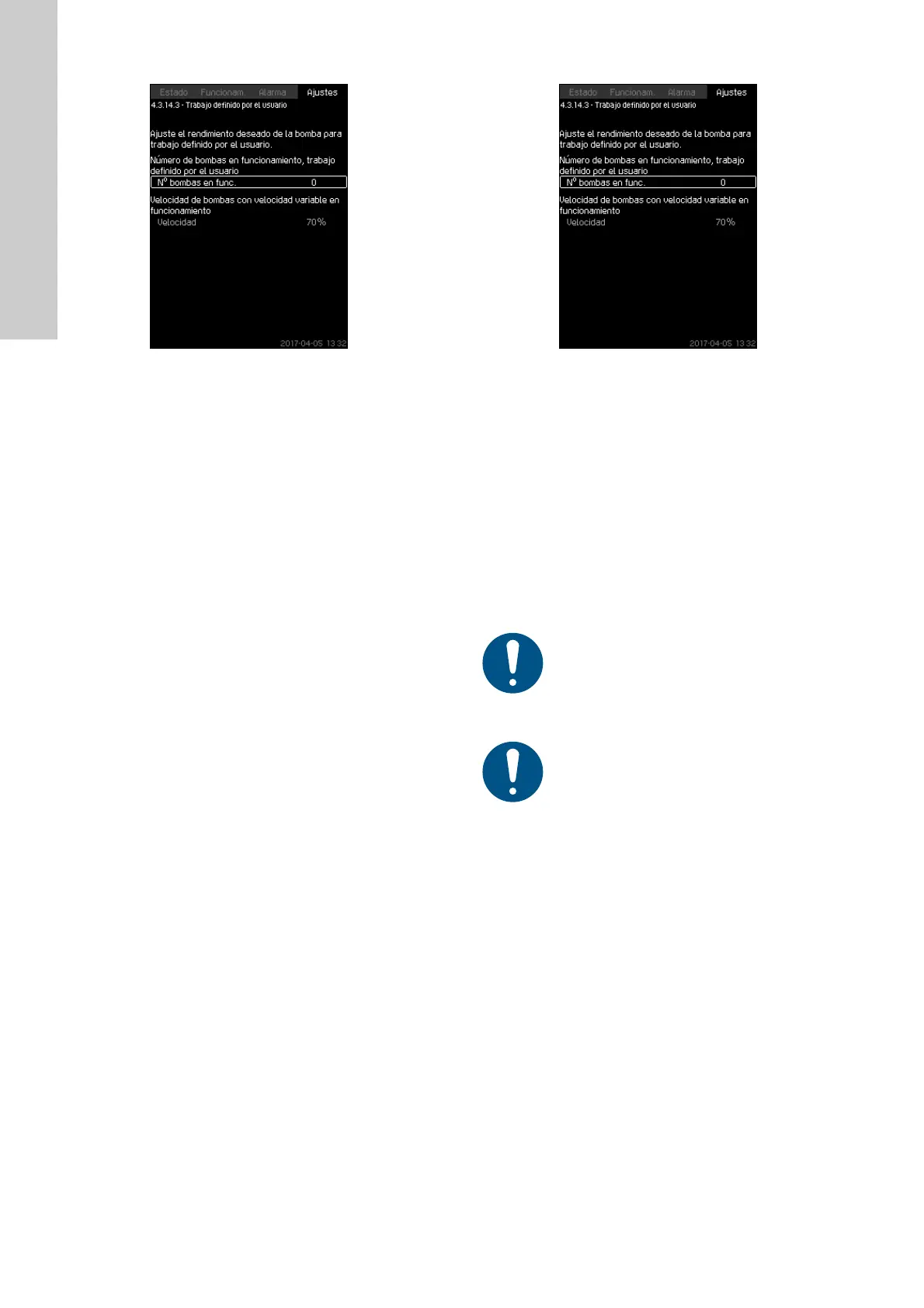

Fig. 89 Trabajo definido por el usuario
Descripción
El sistema permite configurar un rendimiento definido por el
usuario (por lo general, estará entre los valores de los puntos de
trabajo mínimo y máximo).
Esta función permite definir un rendimiento para las bombas;
para ello, debe seleccionar el número de bombas que vayan a
funcionar y la velocidad de las bombas de velocidad variable.
Esta función da prioridad a las bombas de velocidad variable. Si
el número de bombas seleccionado supera el número de bombas
de velocidad variable, también arrancarán bombas alimentadas
por red.
Rango de ajustes
• Nº de bombas funcionando.
• Velocidad en forma de porcentaje para las bombas de veloci-
dad variable. Nota: En sistemas que solo cuenten con bom-
bas de velocidad variable, la velocidad se puede ajustar entre
el 25 y el 100 %; en sistemas que dispongan de bombas de
velocidad variable y bombas alimentadas por red, la velocidad
se puede ajustar entre el 70 y el 100 %.
Ajuste a través del panel de control
• Ajustes > Funciones secundarias > Trabajo mín., máx. y defi-
nido por el usuario > Trabajo definido por el usuario.
Seleccione y ajuste:
• Número de bombas en funcionamiento, trabajo definido por el
usuario.
• Velocidad.
Ajuste de fábrica
La función está desactivada debido a este ajuste:
8.7.42 Datos curva bomba piloto (4.3.18)
Fig. 90 Datos curva bomba piloto
Descripción
Es necesario disponer de los datos de la bomba piloto para usar
la función que controla esta bomba. En concreto, esta función
requiere los siguientes datos:
Los datos se leen a través de las curvas de rendimiento de las
bombas, que puede encontrar en Grundfos Product Center
(www.grundfos.com). Consulte los ejemplos de las figs. 88-91.
Si no puede acceder a Grundfos Product Center, intente hacer
funcionar la bomba en los tres puntos de trabajo siguientes:
• Potencia, Q0, 100% velocidad
• Potencia, Q0, 50% velocidad
• Potencia nominal Pnom.
Consulte la sección 8.7.44 Lectura de los datos de la curva de
una bomba en Grundfos Product Center.
Ajuste a través del panel de control
• Ajustes > Funciones secundarias > Datos curva bomba.
• Seleccione y ajuste:
– Caudal nominal Qnom
– Altura nominal Hnom
– Altura máx. Hmáx
– Caudal máx. Qmáx
– Potencia, Q0, 100% velocidad
– Potencia, Q0, 50% velocidad
– Potencia nominal Pnom.
Número de bombas en funcionamiento en el punto de tra-
bajo definido por el usuario:
00
• Caudal nominal Qnom [m
3
/h]
• Altura nominal Hnom [m]
• Altura máx. Hmáx [m]
• Caudal máx. Qmáx [m
3
/h]
• Potencia, Q0, 100% velocidad [kW]
• Potencia, Q0, 50% velocidad [kW]
• Potencia nominal Pnom [kW]
Grundfos puede suministrar datos hidráulicos para
las bombas CR, CRI, CRE y CRIE, y los archivos
GSC se pueden descargar en la unidad de control
CU 352.
El resto de los tipos de bombas requiere introducir
de forma manual los datos hidráulicos.
Debe introducir los datos eléctricos (Potencia, Q0,
100% velocidad y Potencia, Q0, 50% velocidad) de
forma manual para todos los tipos de bombas, inclui-
das las bombas CR, CRI, CRE y CRIE.
Para las bombas E de Grundfos, introduzca los
datos de potencia de entrada (P1).
