Español (ES)
205
8.7.43 Datos curva bomba (4.3.19)

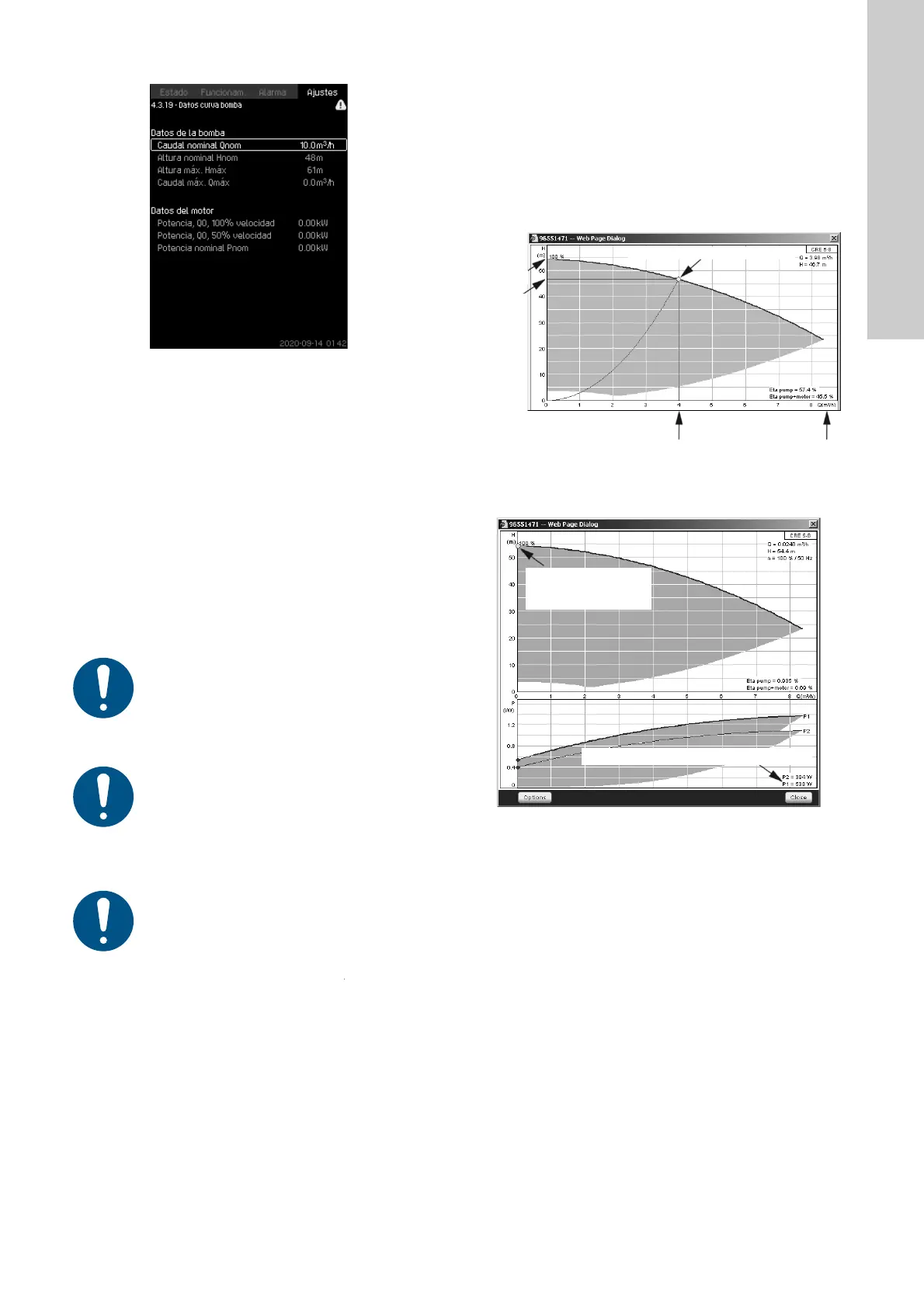

Fig. 91 Datos curva bomba
Descripción
La unidad de control CU 352 posee diferentes funciones que
emplean los siguientes datos de las bombas:
Los datos se leen a través de las curvas de rendimiento de las
bombas, que puede encontrar en Grundfos Product Center
(www.grundfos.com). Consulte los ejemplos de las figs. 92-95.
Si no puede acceder a Grundfos Product Center, intente hacer
funcionar la bomba en los tres puntos de trabajo siguientes:
• Potencia, Q0, 100% velocidad
• Potencia, Q0, 50% velocidad
• Potencia nominal Pnom.
Ajuste a través del panel de control
• Ajustes > Funciones secundarias > Datos curva bomba.
• Seleccione y ajuste:
– Caudal nominal Qnom
– Altura nominal Hnom
– Altura máx. Hmáx
– Caudal máx. Qmáx
– Potencia, Q0, 100% velocidad
– Potencia, Q0, 50% velocidad
– Velocidad mínima del variador de frecuencia
– Velocidad máxima del variador de frecuencia.
8.7.44 Lectura de los datos de la curva de una bomba
Lea los valores de potencia en las pantallas 1.3 a 1.8, en función
de la bomba. Consulte la sección 8.4.10 Bomba 1-6, Bomba
piloto (1.3 - 1.10).
Fig. 92 Lectura de Qnom, Hnom, Hmáx y Qmáx (Grundfos
Product Center)
Fig. 93 Lectura de potencia, Q0, velocidad = 100 % (Grundfos
Product Center)
• Caudal nominal Qnom [m
3
/h]
• Altura nominal Hnom [m]
• Altura máx. Hmáx [m]
• Caudal máx. Qmáx [m
3
/h]
• Potencia, Q0, 100% velocidad [kW]
• Potencia, Q0, 50% velocidad [kW]
• Potencia nominal Pnom [kW]
• Velocidad mínima del variador de frecuencia [%]
• Velocidad máxima del variador de frecuencia [%]
Grundfos puede suministrar datos hidráulicos para
las bombas CR, CRI, CRE y CRIE, y los archivos
GSC se pueden descargar en la unidad de control
CU 352.
El resto de los tipos de bombas requiere introducir
de forma manual los datos hidráulicos.
Debe introducir los datos eléctricos (Potencia, Q0,
100% velocidad y Potencia, Q0, 50% velocidad) de
forma manual para todos los tipos de bombas, inclui-
das las bombas CR, CRI, CRE y CRIE.
Para las bombas E de Grundfos, introduzca los
datos de potencia de entrada (P1).
El rango de velocidad del variador de frecuencia es
el rango de funcionamiento de dicho dispositivo; por
lo tanto, si limita las velocidades mínima y máxima
del variador de frecuencia, deberá introducir los
valores del rango de funcionamiento en estos cam-
pos.
Esto únicamente es válido para los sistemas EF. No
es válido para los sistemas E y EC.
TM03 9993 4807TM03 9994 4807
Punto de trabajo nominal
Hnom
Qnom Qmáx
Hmáx
Potencia, Q0, velocidad = 100 %
Punto de trabajo, Q0,
velocidad = 100 %
