Français (FR)
263

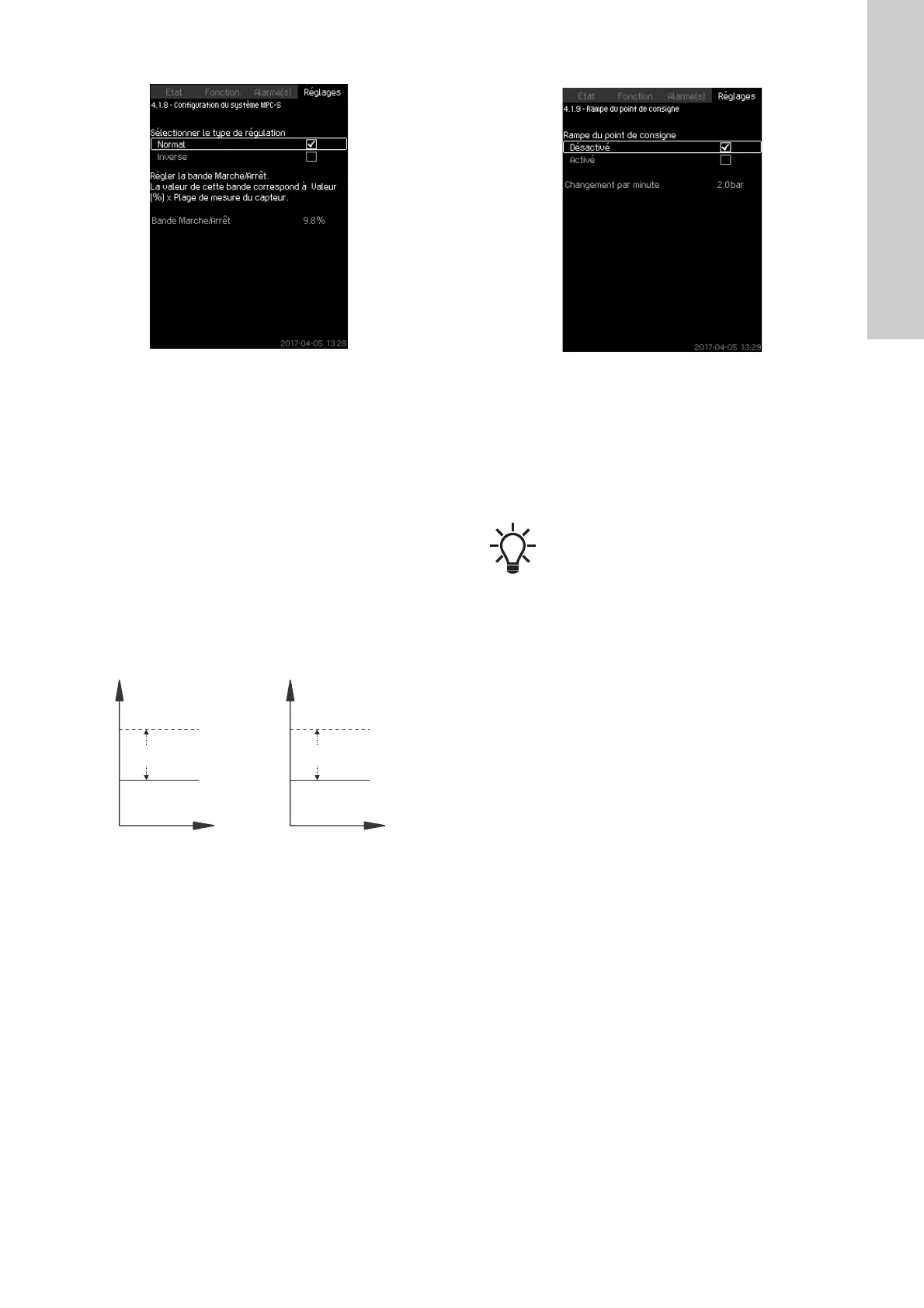

8.7.11 Configuration du système MPC-S (4.1.8)
Fig. 49 Configuration du système MPC-S
Description
La fonction permet d'inverser la régulation des pompes fonction-
nant sur le réseau (MPC-S). C'est-à-dire si les pompes doivent
être démarrées ou arrêtées selon la valeur réelle.
Une bande marche/arrêt doit être réglée pour utiliser cette fonc-
tion. Voir fig. 50.
Normal
Une pompe est arrêtée quand la valeur dépasse Hconsigne +
bande marche/arrêt. Une pompe est démarrée quand la valeur
passe au-dessous de Hconsigne. Voir fig. 50.
Inverse
Une pompe est démarrée quand la valeur dépasse Hconsigne +
bande marche/arrêt. Une pompe est arrêtée quand la valeur
passe au-dessous de Hconsigne. Voir fig. 50.
Fig. 50 Commande normale et inversée
Plage de réglage
• Sélection de la configuration (normale ou inversée).
• Bande Marche/Arrêt.
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Configuration du
système MPC-S.
1. Sélectionner : Normal ou Inverse.
2. Régler : Bande Marche/Arrêt.
Réglage par défaut
Normal.
8.7.12 Rampe du point de consigne (4.1.9)
Fig. 51 Rampe du point de consigne
Description
Lorsque la fonction est activée, les changements du point de
consigne sont affectés par la rampe du point de consigne et le
point de consigne change progressivement sur une période don-
née.
Cette fonction n'affecte ni "Pression proportionnelle" ni "Influence
du point de consigne".
Plage de réglage
La fonction peut être activée et "Changement par minute" peut
être réglé.
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Rampe du point
de consigne.
1. Sélectionner : Activé.
2. Régler : Changement par minute.
Réglage par défaut
La fonction est désactivée.
TM03 9205 3607 - TM03 9205 3607
Bande Marche/Arrêt
Hconsi
gne
H [m]
Arrêt de la pompe
Démarrage de la
pompe
Normal
Bande Marche/Arrêt
Hcons
igne
Temps [s]
H [m]
Démarrage de la
pompe
Arrêt de la pompe
Inverse
Temps [s]
Si la fonction multicapteurs est activée, elle aura la
priorité sur la rampe du point de consigne qui sera
alors annulée.
