8.7.59 Mesure, pression d'entrée (4.4.1.2)

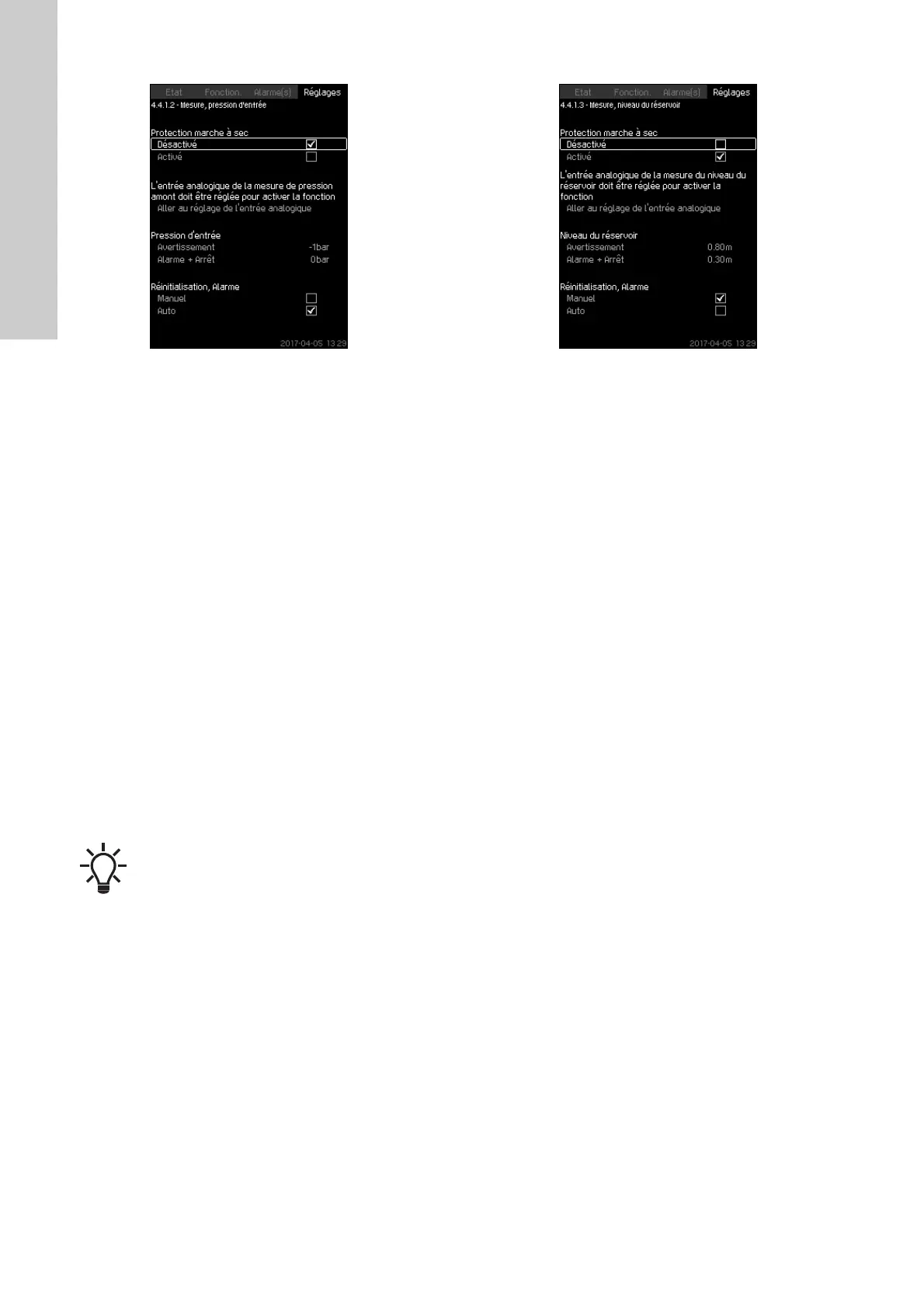

Fig. 110Mesure, pression d'entrée
Description
La protection contre la marche à sec peut s'effectuer au moyen
d'un transducteur de pression mesurant la pression d'aspiration.
Vous pouvez régler deux niveaux :
• Avertissement
• Alarme + Arrêt.
Vous pouvez régler le redémarrage et la réinitialisation sur un
mode automatique ou manuel.
Plage de réglage
• Sélection de l'entrée analogique pour la fonction.
• Niveau de pression d'aspiration pour "Avertissement".
• Niveau de pression d'aspiration pour "Alarme + Arrêt".
• Redémarrage : Manuel ou Auto.
Réglage via le panneau de commande
• Réglages > Fonctions, surveillance > Protection marche à sec
> Mesure, pression d'entrée> Aller au réglage de l'entrée ana-
logique. L'écran 8.7.30 Entrées analogiques (4.3.8) apparaît.
1. Sélectionner : Pression d'entrée.
2. Appuyer sur [Retour].
3. Sélectionner : Activé.
4. Sélectionner et régler le niveau :
• Avertissement.
• Alarme + Arrêt.
5. Sélectionner la réinitialisation : Manuel ou Auto.
Réglage par défaut
Le réglage s'effectue dans l'assistant de démarrage et dépend de
l'application.
8.7.60 Mesure, niveau du réservoir (4.4.1.3)
Fig. 111 Mesure, niveau du réservoir
Description
La protection contre la marche à sec peut s'effectuer au moyen
d'un transducteur de niveau mesurant le niveau dans le réservoir
du côté aspiration.
Vous pouvez régler deux niveaux :
• Avertissement
• Alarme + Arrêt.
Vous pouvez régler le redémarrage et la réinitialisation sur un
mode automatique ou manuel.
Plage de réglage
• Sélection de l'entrée analogique pour la fonction.
• Niveau du réservoir pour "Avertissement".
• Niveau du réservoir pour "Alarme + Arrêt".
• Redémarrage : Manuel ou Auto.
Réglage via le panneau de commande
• Réglages > Fonctions, surveillance > Protection marche à sec
> Mesure, niveau du réservoir > Aller au réglage de l'entrée
analogique. L'écran 8.7.30 Entrées analogiques (4.3.8) appa-
raît.
1. Régler l'entrée sur "Niveau réservoir, aspiration".
2. Appuyer sur [Retour] x 3.
3. Sélectionner : Activé.
4. Sélectionner et régler le niveau :
• Avertissement.
• Alarme + Arrêt.
5. Sélectionner la réinitialisation des alarmes : Manuel ou Auto.
Réglage par défaut
La fonction est désactivée.
Si l'un des niveaux est inutile, la valeur du niveau
doit correspondre à la valeur minimum du transduc-
teur de pression d'aspiration. Ceci désactive la fonc-
tion.
