8.7.5 Harici ayar noktası etkisi (4.1.3)

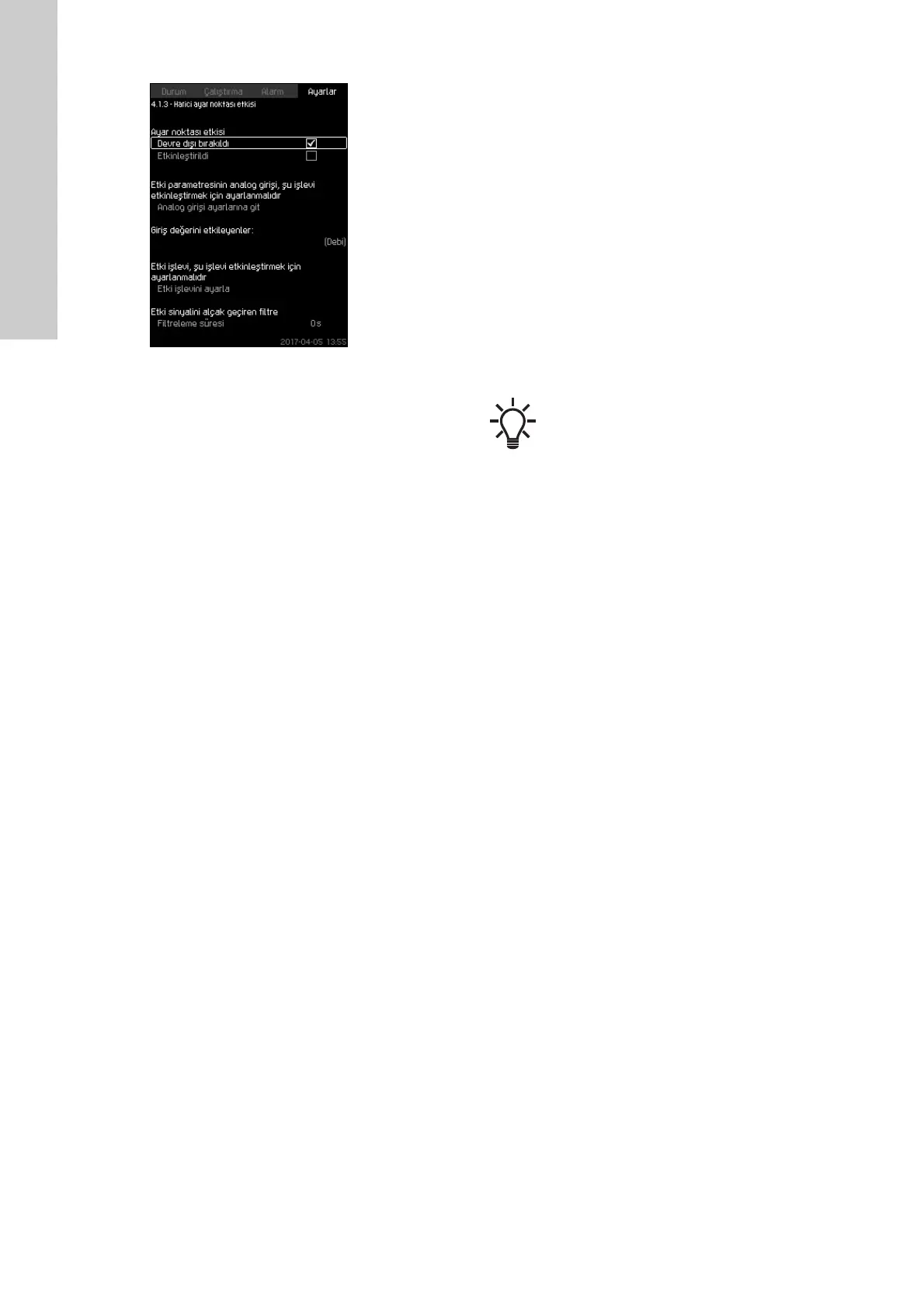

Şekil 40 Harici ayar noktası etkisi
Açıklama
Bu işlev, ölçüm parametrelerinin ayar noktasını etkilemesine izin
vererek ayar noktasının değiştirilmesine olanak tanır. Analog
sinyal genellikle bir debi veya sıcaklık transmitterinden ya da
benzeri bir ileticiden gelir. Transmitter tipleri ve olası konumları
hakkında genel bilgi için Control MPC'nin kurulum ve çalıştırma
talimatlarına bakınız.
Örneğin; ayar noktası, basma basıncını veya sistem sıcaklığını
etkileyen parametrelere göre değiştirilebilir. Sistem performansını
etkileyen parametreler, 0 ile 100 arasında yüzde cinsinden
gösterilir. 100'e bölünen (yüzde cinsinden) etki, seçili ayar
noktasıyla çarpıldığı için parametreler sadece ayar noktasını
azaltabilir:
Mevcut ayar noktası (SP) =seçilen ayar noktası x etki (1) x etki
(2) x vs.
Etki değerleri tek tek ayarlanabilir.
Alçak geçiş filtresi, ayar noktasını etkileyen ölçülen değerin
düzeltilmesini sağlar. Bu işlem, stabil ayar noktası değişikliklerine
neden olur.
Ayar aralığı
• % 0-100 sinyal
• Giriş basıncı
• Basma basıncı
• Harici basınç
• Fark basıncı, harici
• Fark basıncı, pompa
•Debi
• Tank seviyesi, basma tarafı
• Tank seviyesi, emiş tarafı
• Dönüş borusu sıcaklığı, harici
• Akış borusu sıcaklığı
• Dönüş borusu sıcaklığı
• Fark sıcaklık
• Ortam sıcaklığı
• Fark sıcaklık.
İşletim panelinden ayarlama
• Ayarlar > Ana kontrolör > Harici ayar noktası etkisi > Giriş
değerini etkileyenler:. Etkin parametrelerin bir listesi görünür.
1. Ayar noktasını etkileyecek parametreyi seçin.
2. [Geri] tuşuna basın.
3. Etki işlevini belirleyin. Bkz. bölüm 8.7.6 Etki işlevini ayarlama
(4.1.3.2).
4. Nokta sayısını belirleyin.
5. Ayarlayın: Harici giriş değeri (1. Nokta).
6. Yüzde olarak ayarlayın: Ayar noktasını şu değere düşürür (1.
Nokta).
7. İstenen tüm parametreler için 4 ile 6 arasındaki adımları tekrar
edin.
8. [Geri] tuşuna basın.
9. Saniye olarak belirleyin: Filtreleme süresi.
10. Seçim yapın: Etkinleştirildi.
Fabrika ayarı
Bu işlev devre dışı bırakılmıştır.
Multisensör işlevi etkinleştiğinde, bu işlev harici ayar
noktasına göre daha yüksek önceliğe sahip olur ve
harici ayar noktası geçersiz hale gelir.
