8.7.6 Etki işlevini ayarlama (4.1.3.2)

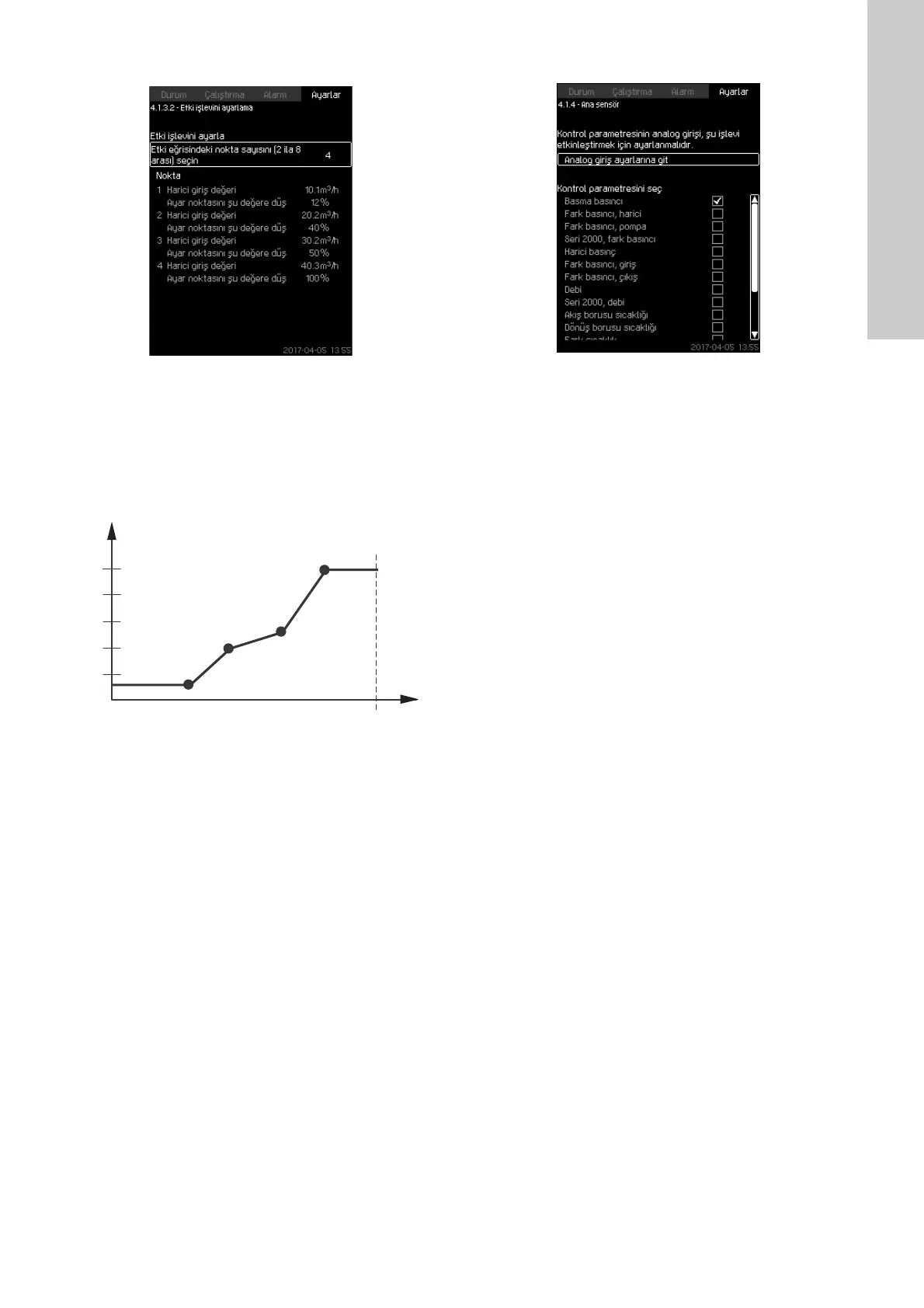

Şekil 41 Etki işlevini ayarlama
Açıklama
Ayar noktasını etkileyecek ölçüm parametresiyle istenilen etki
arasındaki ilişkiyi yüzde cinsinden seçebilirsiniz.
Bu ilişki, maksimum sekiz nokta içeren bir tabloya işletim paneli
vasıtasıyla değerlerin girilmesiyle ayarlanır.
Örnek:
Şekil 42 Ayar noktası etkisi ile debi arasındaki ilişki
Kontrol ünitesi noktalar arasında düz çizgiler çizer. İlgili sensörün
minimum değerinden (bu örnekte 0 m
3
/sa) ilk noktaya kadar
yatay bir çizgi çizilir. Benzer şekilde, son noktadan sensörün
maksimum değerine (örnek 50 m
3
/sa) de çizgi çizilir.
Ayar aralığı
İki ila sekiz arasında nokta seçilebilir. Ayar noktasını etkileyecek
parametrenin değeri ile değerin etkisi arasındaki ilişki her noktada
bulunur.
İşletim panelinden ayarlama
• Ayarlar > Ana kontrolör > Harici ayar noktası etkisi.
1. Etki işlevini belirleyin.
2. Nokta sayısını belirleyin.
3. Ayarlayın: Harici giriş değeri (1. Nokta).
4. Yüzde olarak ayarlayın: Ayar noktasını şu değere düşürür (1.
Nokta).
5. İstenen tüm parametreler için 2 ile 4 arasındaki adımları tekrar
edin.
Fabrika ayarı
Bu işlev devre dışı bırakılmıştır.
8.7.7 Ana sensör (4.1.4)
Şekil 43 Ana sensör
Açıklama
Bu ekranda, sistemin kontrol parametresini seçebilir ve değeri
ölçmek için sensör ayarlarını yapabilirsiniz.
Ayar aralığı
• Basma basıncı
• Fark basıncı, harici
• Fark basıncı, pompa
• Seri 2000, fark basıncı
• Harici basınç
• Fark basıncı, giriş
• Fark basıncı, çıkış
• Debi
• Seri 2000, debi
• Akış borusu sıcaklığı
• Dönüş borusu sıcaklığı
• Fark sıcaklık
• Ortam sıcaklığı
• Dönüş borusu sıcaklığı, harici
• % 0-100 sinyal
• Kullanılmıyor.
İşletim panelinden ayarlama
• Ayarlar > Ana kontrolör > Ana sensör > Analog giriş ayarlarına
git. 8.7.30 Analog girişler (4.3.8) ekranı görülür.
1. Ana sensör için analog girişi (AI) seçin ve parametreleri
ayarlayın.
2. [Geri] tuşuna basın.
3. Ana sensör için kontrol parametresi seçin.
Fabrika ayarı
Ana parametre basma basıncıdır. Sensör, AI1'e (CU 352)
bağlanır. Diğer ana parametreler başlangıç sihirbazında
seçilebilir.
TM03 1691 4707
20
50
1
2
3
4
40
60
80
100
Debi [m
3
/sa]
Ayar noktası etkisi [%]
