Türkçe (TR)
349

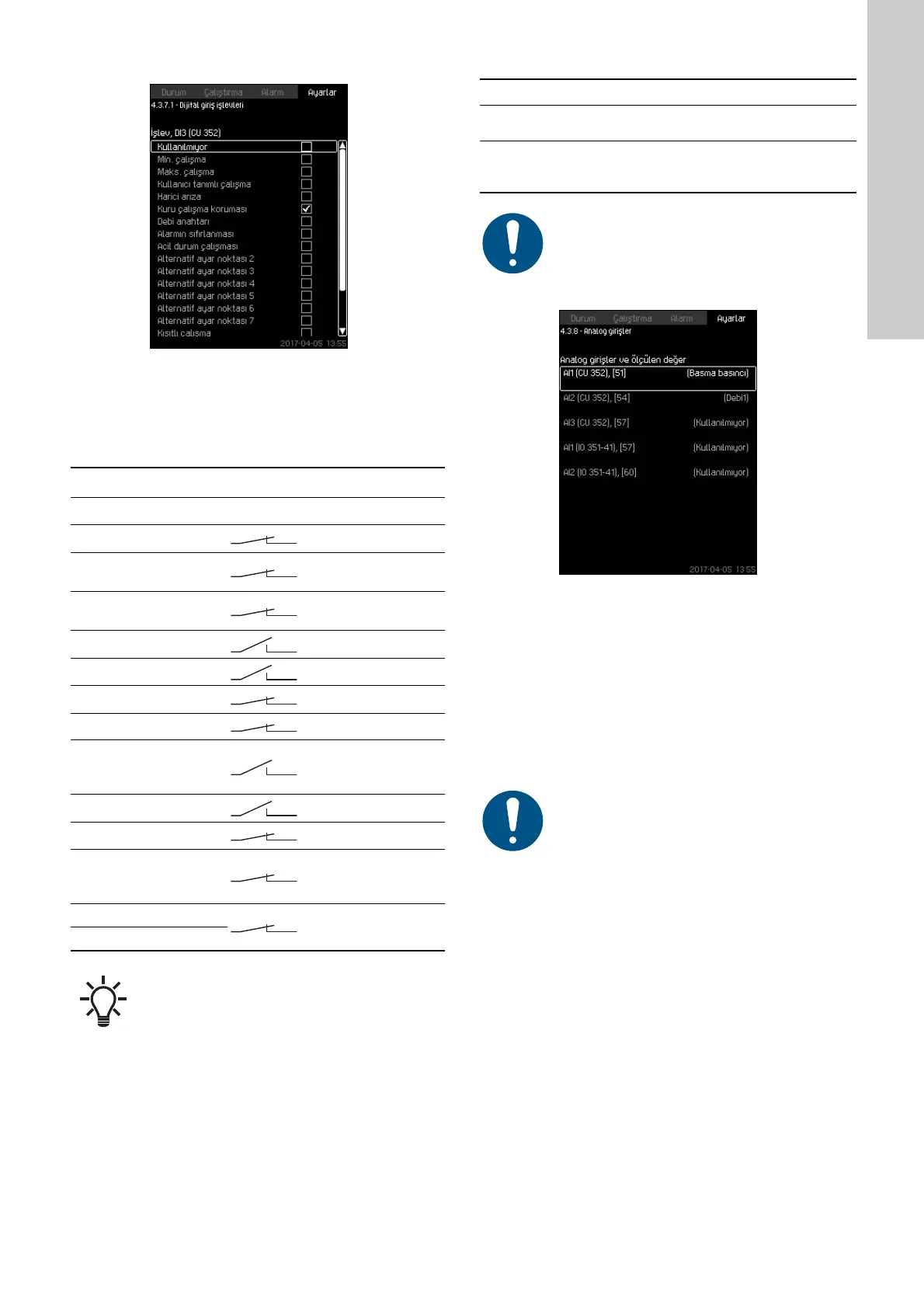

8.7.29 Dijital giriş işlevleri (4.3.7.1)
Şekil 77 Dijital giriş işlevleri
Açıklama
Bir işlev, dijital girişlerle bağlantılı olabilir.
Ayar aralığı
Her ekranda bir işlev seçebilirsiniz:
İşlevler hakkında daha fazla bilgi için ilgili bölümleri inceleyin.
Seçilen işlevi genellikle bir kapalı kontak etkinleştirir.
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Durdurma işlevi > Dijital giriş ayarına
git.
Fabrika ayarı
8.7.30 Analog girişler (4.3.8)
Şekil 78 Analog girişler
Açıklama
Her analog giriş etkinleştirilebilir ve belirli bir işlevle
ilişkilendirilebilir.
Standart olarak sistemde üç analog giriş ve bus (GENIbus)
aracılığıyla altı giriş bulunmaktadır. Sistemde IO 351B modülü
(opsiyonel) bulunuyorsa analog giriş sayısı 5'e çıkar.
Tüm analog girişler, sistemdeki fiziki konumları belirlenebilecek
şekilde gösterilir. Ana sensöre ek olarak sisteme yedek ana
sensör takılabilir. Bu sayede, daha güvenilir ve kesintisiz bir
çalışma sağlanır.
Örnek
AI1 (CU 352) [51]:
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Durdurma işlevi > Analog giriş ayarına
git.
İşlev Etkinleştirilen bağlantı
Kullanılmıyor
Min. çalışma = "Min." çalışma modu
Maks. çalışma =
"Maks." çalışma
modu
Kullanıcı tanımlı çalışma =
"Kullanıcı-tnmlı"
çalışma modu
Harici arıza = Harici arıza
Kuru çalışma koruması = Su azlığı
Debi anahtarı = Debi
Alarmın sıfırlanması = Alarmlar sıfırlanır
Acil durum çalışması =
"Acil durum
çalışması" çalışma
modu
Arıza, pilot pompa = Arıza
Alternatif ayar noktası 2-7 = Ayar noktası seçilir
Kısıtlı çalışma =
"Kısıtlı çalışma"
işlevinin
etkinleştirilmesi
Pompa 1'i durdur-6
=
Pompayı durmaya
zorlar
Pilot pompayı durdur
Bu ekranda, yalnızca sistemde tanımlanmış
pompalar seçilebilir.
Dijital giriş İşlev
DI1 (CU 352) [10]
Harici başlatma/durdurma. Açık kontak =
durdurma. Not: Giriş No 1 değiştirilemez.
DI2 (CU 352) [12]
Su azlığının izlenmesi (kuru çalıştırma
koruması). Açık kontak = su azlığı
(sistemde bu seçenek destekleniyorsa).
Su azlığının izlenmesi için sisteme bağlı bir basınç
veya seviye şalteri bulunmalıdır.
İki yedek sensör takılacaksa her birinin ayrı bir
analog girişi olmalıdır.
AI1: Analog giriş No 1
(CU 352): CU 352
[51]: Terminal No 51
