Türkçe (TR)
350

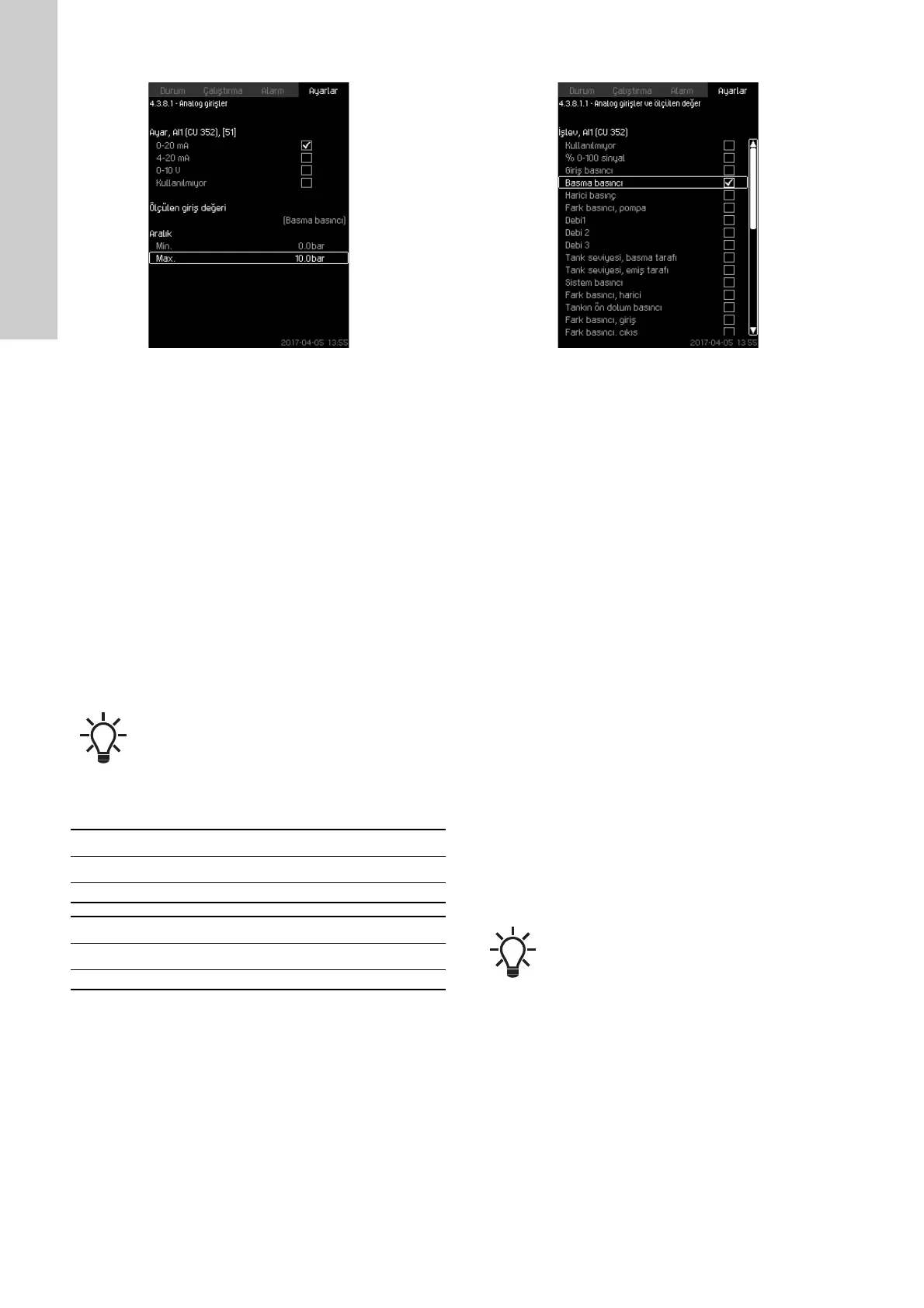

8.7.31 Analog girişler (4.3.8.1 - 4.3.8.7)
Şekil 79 Analog girişler
Açıklama
Bu menüden "Analog girişler" ayarlanabilir. Her ekran üç kısma
ayrılmıştır:
• Giriş sinyalinin (ör: 4-20 mA) ayarlanması
• "Ölçülen giriş değeri", örneğin "Basma basıncı"
• Sensör/sinyal transmitteri aralığının (ör: 0-16 bar) ölçülmesi.
Ayar aralığı
Her ekranda aşağıdaki parametreleri ayarlayabilirsiniz:
• Kullanılmıyor
• Giriş sinyali aralığı; 0-20 mA, 4-20 mA, 0-10 V
• Ölçülen giriş değeri
• Sensör aralığı.
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Durdurma işlevi > Analog giriş ayarına
git.
Fabrika ayarı
8.7.32 Analog girişler ve ölçülen değer (4.3.8.1.1 - 4.3.8.7.1)
Şekil 80 Analog girişler ve ölçülen değer
Açıklama
Bir işlev, ayrı ayrı analog girişlerle bağlantılı olabilir.
Ayar aralığı
Her analog giriş için bir işlev seçebilirsiniz. Daha fazla bilgi için
Control MPC'nin kurulum ve çalıştırma talimatlarına bakınız.
• Kullanılmıyor
• % 0-100 sinyal
• Giriş basıncı
• Basma basıncı
• Harici basınç
• Fark basıncı, pompa
• Debi 1-3
• Tank seviyesi, basma tarafı
• Tank seviyesi, emiş tarafı
•Sistem basıncı
• Fark basıncı, harici
• Tankın ön dolum basıncı
• Fark basıncı, giriş
• Fark basıncı, çıkış
• Dönüş borusu sıcaklığı, harici
• Akış borusu sıcaklığı
• Dönüş borusu sıcaklığı
• Fark sıcaklık
• Ortam sıcaklığı
• Güç, pompa 1-6
•Güç, VFD
• Multisensör 1-6.
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Analog giriş ayarına git.
1. Analog giriş seçin.
2. Seçim yapın: Ölçülen giriş değeri. 4.3.8.1.1 ekranı görülür.
3. Giriş seçin.
4. [Geri] tuşuna basın.
5. Minimum ve maksimum sensör değerlerini belirleyin.
Analog giriş devre dışı kalırsa gösterge yalnızca üst
kısmı, yani analog girişin ayarını gösterecektir.
Giriş etkinleştirilirse "Ölçülen giriş değeri" (orta
kısım) gösterilir. Bu durum, bir işlevin başka bir
ekranda analog girişe ilişkilendirilmesini mümkün
kılar. Analog giriş bir işlevle ilişkilendirildiğinde, CU
352 analog girişlerin ayarlanması ekranına
dönecektir.
Basınçlandırma
Analog giriş İşlev
AI1 (CU 352) [51] Basma basıncı
Isıtma ve soğutma
Analog giriş İşlev
AI1 (CU 352) [51] Bunlar başlangıç sihirbazında seçilmiştir
Daha fazla debi kullanılıyorsa ölçülen ve gösterilen
debi tanımlanan debinin toplamıdır.
