Türkçe (TR)
351

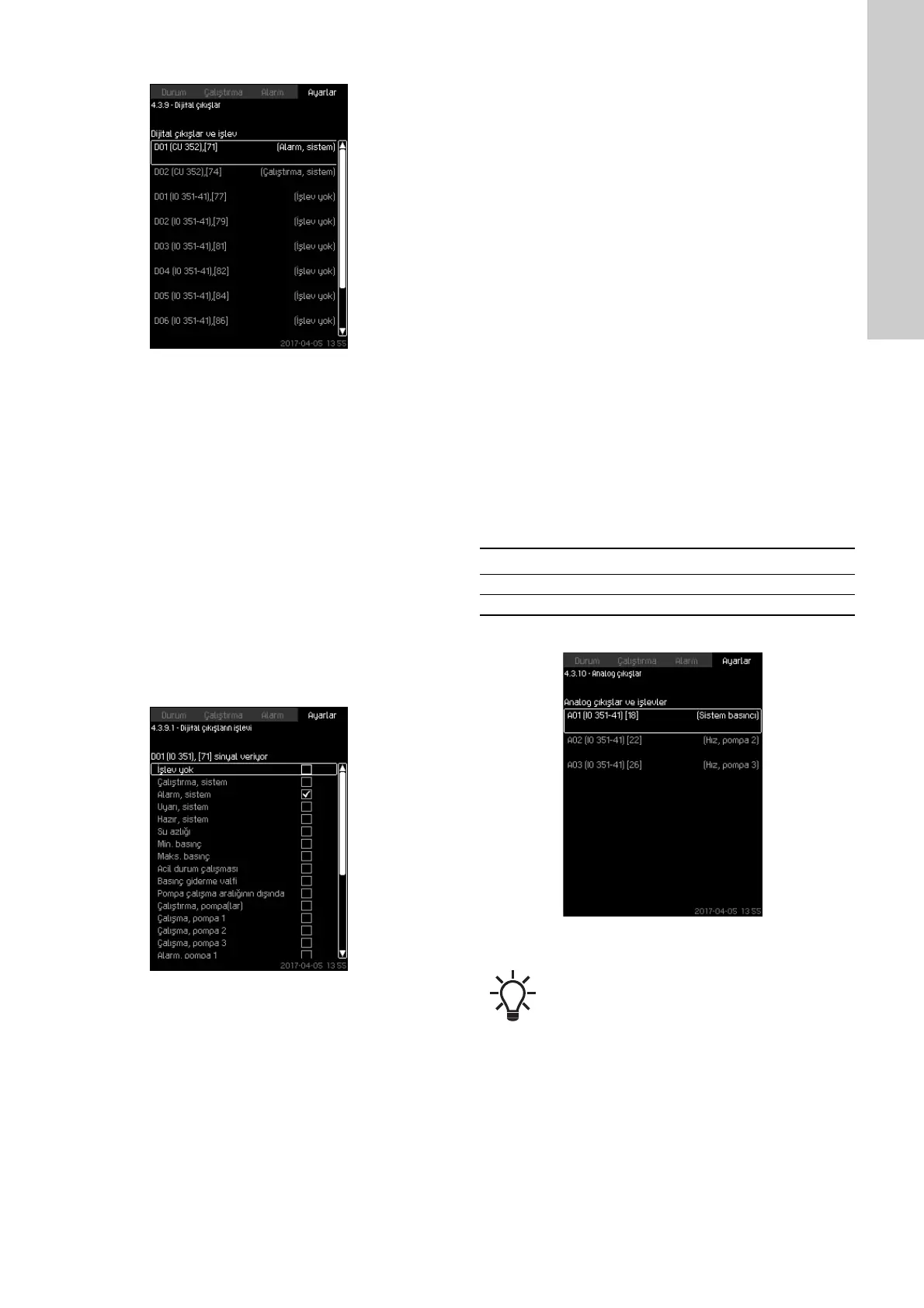

8.7.33 Dijital çıkışlar (4.3.9)
Şekil 81 Dijital çıkışlar
Açıklama
Her dijital çıkış etkinleştirilebilir ve belirli bir işlevle
ilişkilendirilebilir.
Standart bir sistemde iki adet dijital çıkış bulunur.
Sistemde bir IO 351B modülü (opsiyon) varsa dijital çıkış sayısı
9'a çıkar.
Tüm dijital çıkışlar, sistemdeki fiziki konumları belirlenebilecek
şekilde gösterilir.
Örnek
DO1 (IO 351-41) [71]:
Farklı dijital çıkışların bağlantılarıyla ilgili daha fazla bilgi için CU
352 ile verilen kablo bağlantı şemasına bakın.
8.7.34 Dijital çıkışların işlevi (4.3.9.1 - 4.3.9.16)
Şekil 82 Dijital çıkışların işlevi
Açıklama
Bir işlev, ayrı ayrı çıkışlarla bağlantılı olabilir.
Ayar aralığı
Her ekranda bir işlev seçebilirsiniz:
• İşlev yok
• Çalıştırma, sistem
•Alarm, sistem
• Uyarı, sistem
• Hazır, sistem
• Su azlığı
• Min. basınç
• Maks. basınç
• Acil durum çalışması
• Pilot pompa kontrolü
• Basınç giderme valfi
• Pompa çalışma aralığının dışında
• Çalıştırma, pompa(lar)
• Çalışma, pompa 1-6
• Alarm, pompa 1
• Alarm, sınır 1 aşıldı
• Uyarı, sınır 1 aşıldı
• Alarm, sınır 2 aşıldı
• Uyarı, sınır 2 aşıldı
• Kısıtlı çalışma.
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Durdurma işlevi > Dijital giriş ayarına
git.
Fabrika ayarı
8.7.35 Analog çıkışlar (4.3.10)
Şekil 83 Analog çıkışlar
Açıklama
Standart bir CU 352'de analog çıkışlar bulunmaz, fakat sisteme
üç analog çıkışlı bir IO 351B modülü takılabilir.
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Analog çıkışlar.
TM03 2333 4607
DO1 Dijital çıkış No 1
(IO 351-41) IO 351B, GENIbus numarası 41
[71] Terminal No 71
Dijital çıkış İşlev
DO1 (CU 352) [71] Alarm, sistem
DO2 (CU 352) [74] Çalıştırma, sistem
Bu ekran sadece bir IO 351B modülü takılıysa
görünür.
