8.7.10 Oransal basınç (4.1.7)

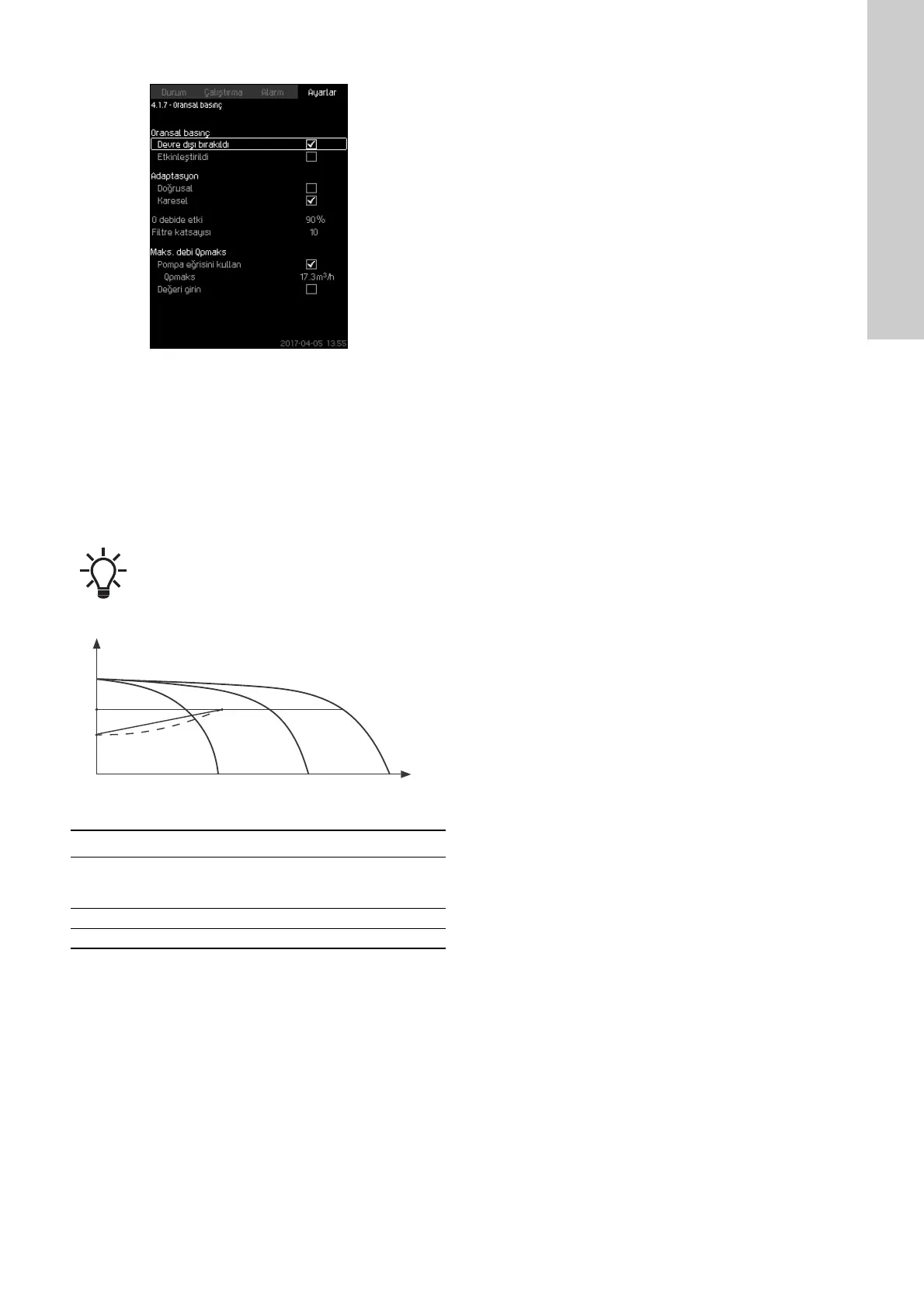

Şekil 47 Oransal basınç
Açıklama
Bu işlev, yalnızca basınç kontrollü sistemlerde kullanılabilir ve
debiden kaynaklanan dinamik kayıpları telafi etmek için ayar
noktasını mevcut debiye göre ayarlar. Sistemlerin çoğu ekstra
debi kapasitesiyle tasarlandığından, tahmini maksimum debi
(Qpmaks.) ekrana elle girilebilir. CR pompalı sistemlerde pompa
eğrileri, seçili ayar noktasındaki maksimum debiyi hesaplamak
için kullanılabilir. Dalgalanmaları engellemek için bir filtre
katsayısı belirleyin.
Adaptasyon doğrusal veya karesel olabilir. Bkz. şek. 47.
Şekil 48 Oransal basınç
İşlevin şu amaçları vardır:
• basınç kayıplarını telafi etmek
• enerji tüketimini azaltmak
• kullanıcı konforunu arttırmak.
Ayar aralığı
• Kontrol modunun seçilmesi
• 0 debide etki
• Tahmini debi
• Filtre katsayısı.
İşletim panelinden ayarlama
• Ayarlar > Ana kontrolör > Oransal basınç.
1. Seçim yapın: Etkinleştirildi.
2. Seçim yapın:
• Adaptasyon
• Doğrusal veya Karesel.
3. Ayarlayın: 0 debide etki.
4. Ayarlayın: Filtre katsayısı.
5. Seçim yapın: Pompa eğrisini kullan veya Değeri girin.
6. "Değeri girin" seçerseniz "Qpmaks" değerini ayarlayın.
Fabrika ayarı
Bu işlev devre dışı bırakılmıştır.
Multisensör işlevi etkinleştiğinde, bu işlev oransal
basınca göre daha yüksek önceliğe sahip olur ve
oransal basınç geçersiz hale gelir.
TM05 3005 0812
Konum Açıklama
A
Sıfır debide basınç. Oransal basınç kontrolünün
başlangıç noktası (sıfır debideki etki = ayar noktasının
% x'i kadar)
BQpmaks
C Ayar noktası
