Türkçe (TR)
345
Ayar aralığı
İşletim panelinden ayarlama
Debi şalteri veya debi ölçeri olmayan sistem
• Ayarlar > Ek işlevler > Durdurma işlevi.
• Seçim yapın: Etkinleştirildi.
1. Ayarlayın: Başlatma-durdurma bandı.
2. Seçim yapın: Debi durdurma parametrelerinin ayarına git.

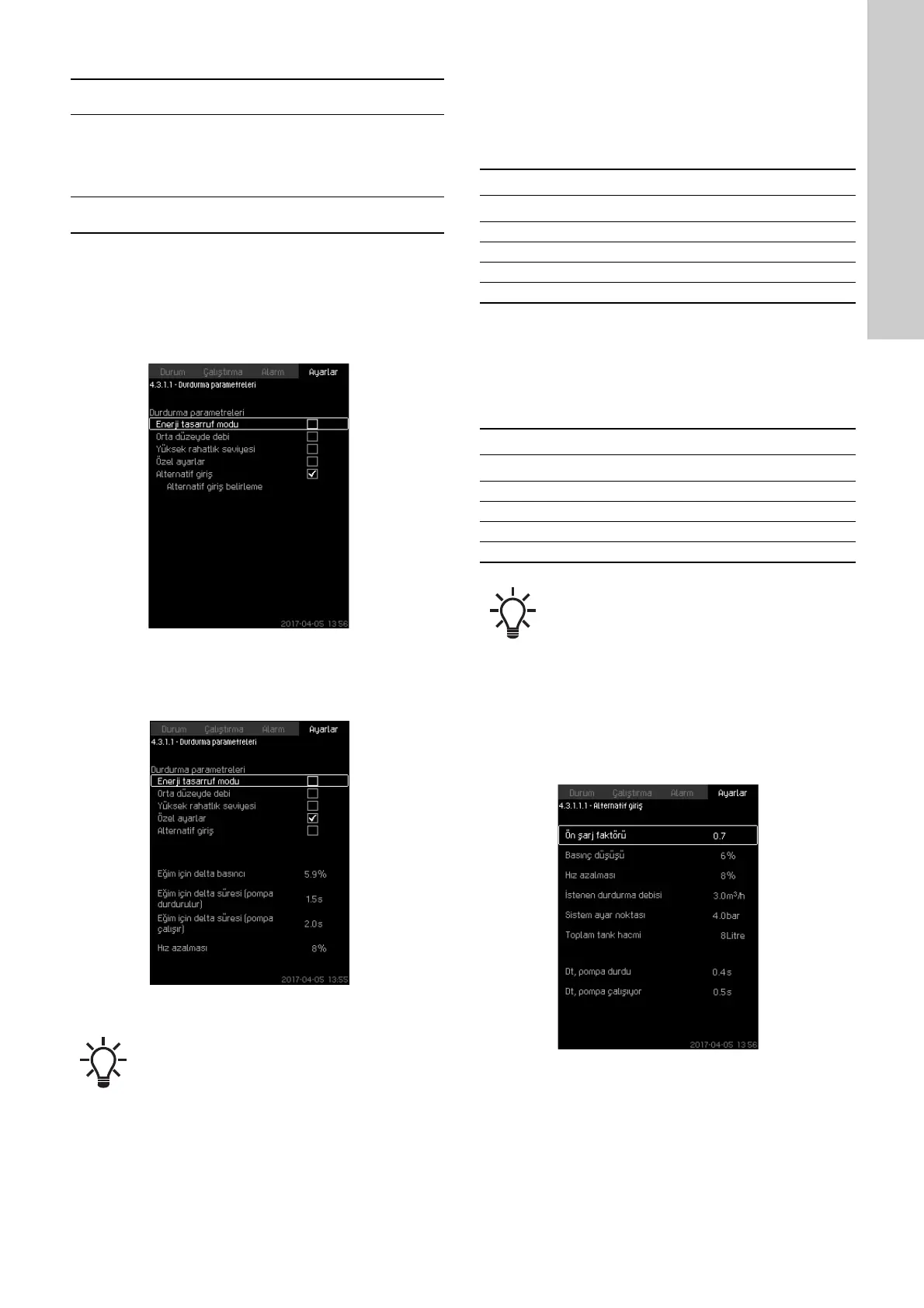

Şekil 67 Durdurma parametreleri
3. Durdurma parametrelerinden birini seçin. "Özel ayarlar"
özelliğini seçerseniz, şek. 68'de gösterilen parametreleri
ayarlamalısınız. Aşağıdaki örneklere bakınız.
Şekil 68 Özel ayarlar
Örnek 1: Durdurma limiti Qmin'in (yüksek debi limiti)
arttırılması
• "Eğim için delta basıncı" değerini arttırın.
• "Eğim için delta süresi (pompa durdurulur)" değerini azaltın.
• "Eğim için delta süresi (pompa çalışır)" değerini azaltın.
• "Hız azalması" değerini arttırın.
Örnek 2: Durdurma limiti Qmin'in (yüksek debi limiti)
azaltılması
• "Eğim için delta basıncı" değerini azaltın.
• "Eğim için delta süresi (pompa durdurulur)" değerini arttırın.
• "Eğim için delta süresi (pompa çalışır)" değerini arttırın.
• "Hız azalması" değerini azaltın.
Alternatif giriş
"Alternatif giriş" seçeneğini seçerseniz kontrolör aşağıdaki giriş
değerlerine bağlı olarak durdurma parametrelerini hesaplar:
• sistem ayar noktası
• toplam tank hacmi
• ön dolum basıncı
• istenilen durdurma debisi.
Şekil 69 Alternatif giriş
Başlatma/durdurma
bandı:
% 5-30
Minimum debi:
pompalardan birinde görülen nominal
debinin (Qnom) % 2 ila 50'si arasında.
(bu oran, yalnızca debi ölçer üzerinden
doğrudan debi ölçümü seçildiyse
ayarlanabilir.)
Ayar noktasının
üstünde dağıtım:
% 0-100.
Pratik hesap: Hız azaltma = 2 x eğim için delta
basıncı.
Durdurma sınırının artırılması örneği
Parametre Değer
Eğim için delta basıncı % 6
Eğim için delta süresi (pompa durdurulur) 1,5 saniye
Eğim için delta süresi (pompa çalışır) 2,0 saniye
Hız azalması % 10
Debi sınırının azaltılması örneği
Parametre Değer
Eğim için delta basıncı % 3
Eğim için delta süresi (pompa durdurulur) 15,0 saniye
Eğim için delta süresi (pompa çalışır) 25,0 saniye
Hız azalması % 6
Durdurma sınırı depo boyutuna bağlıdır.
