7.1 显示屏

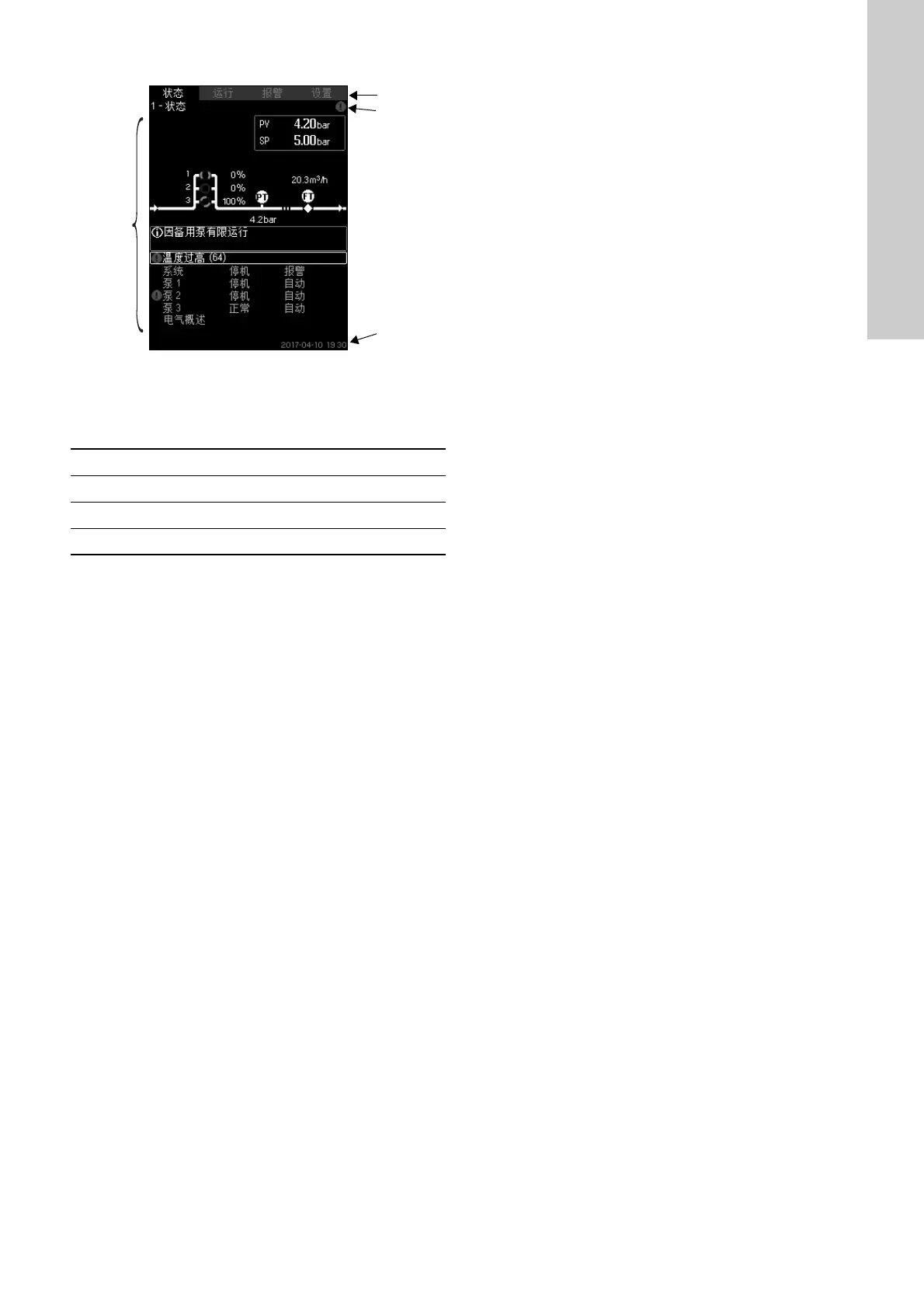

图 5 显示屏设计
7.1.1 菜单条
菜单条 (A) 如图5所示。
显示屏有四个主菜单：
7.1.2 最上条
最上条 (B) 如图5所示。 其显示内容如下：
• 显示屏序号和名称 （左侧）
• 选定的菜单 （左侧）
• 发生报警时的报警符号 （右侧）
• 发生警告时的警告符号 （右侧）
• 选定服务语言时的扳手符号 （右侧）。
7.1.3 图形显示
根据在菜单结构中所处的位置，图形显示(D)可显示状态、指征或其
它因素。
此图形可以显示整个系统或系统的一部分以及各种不同设置。
7.1.4 滚动条
如果插图元素列表超出显示范围，则[向上]和[向下]按钮将出现在右
侧的滚动条中。使用这些按钮在列表中上下移动。
7.1.5 最底条
最底条 (C) 显示日期和时间。
7.2 按钮和指示灯
当CU 352上的按钮 （图4中的2到10）亮起时，表明该按钮已被激
活。
7.2.1 右指箭头 （2）
按[向右]进入菜单结构中的下一个菜单。当光标停留在"设置"菜单上
时，如果按下向右按钮，您将进入"状态"菜单。
7.2.2 帮助 （3）
当[?]亮起时，如果您按下按钮，将会出现适用于当前菜单的帮助文
本。
按[返回]关闭文本。
7.2.3 向上和向下 （4和5）
使用[向下]和[向上]按钮在列表中上下移动。
若在一个框中时可以通过[确定]选择一个文本。
如果您按下[向上]按钮，那么当前标记的文本上方的文本将被标记。
如果您按下[向下]按钮，则下方的文本将被标记。
如果在到达列表最后一行时按下[向下]按钮，那么第一行将会被标
记。
如果在到达列表最后一行时按下[向上]按钮，那么第一行将会被标
记。
7.2.4 加和减 （6和7）
可使用 [+]和 [-]键使数值增大和减小。按[确定]保存。
7.2.5 向后 （8）
按[返回]，在菜单中将菜单后翻。
当您更改了某一数值后，如果按下[返回]按钮，新的数值将不会被
保存。另请参见
7.2.7 OK (10)
。
如果在按下[返回]按钮前按下[确定]按钮，则新的数值将会被保存。
另见章节
7.2.7 OK (10)
。
7.2.6 主页 (9)
按[主页]按钮返回"状态"菜单。
7.2.7 OK (10)
使用[确定]按钮作为输入按钮。
按钮还可用于开始参数的设置。如果您更改了某一数值，那么您必
须通过按下[确定]按钮来保存更改。
7.2.8 指示灯 （11和12）
操作面板上有一个绿色和一个红色指示灯。
当系统处于工作状态时，绿色指示灯将会亮起，当系统被设为停止
时，绿色指示灯会闪烁。
当出现报警或警告时红色指示灯会亮起。故障可以在报警清列表中
确认。
7.2.9 亮度 (13)
您可以使用这个按键更改显示屏的亮度：
1. 按下[亮度]按钮。
2. 使用[+] 和 [-]键调整亮度。
7.2.10 背光
如果15分钟内未按下按钮，画面的背光会变暗，并且出现"状态"菜
单中的第一个画面。
可按下任意按钮来重新激活背光。
TM03 8947 0517
状态 说明系统所处状态
运行 改变运行参数，如设定值
报警 报警记录用于故障排除
设置 更改设置 （密码选项）
