中文 (CN)
406
8.7.5 设定值外部影响因素 (4.1.3)

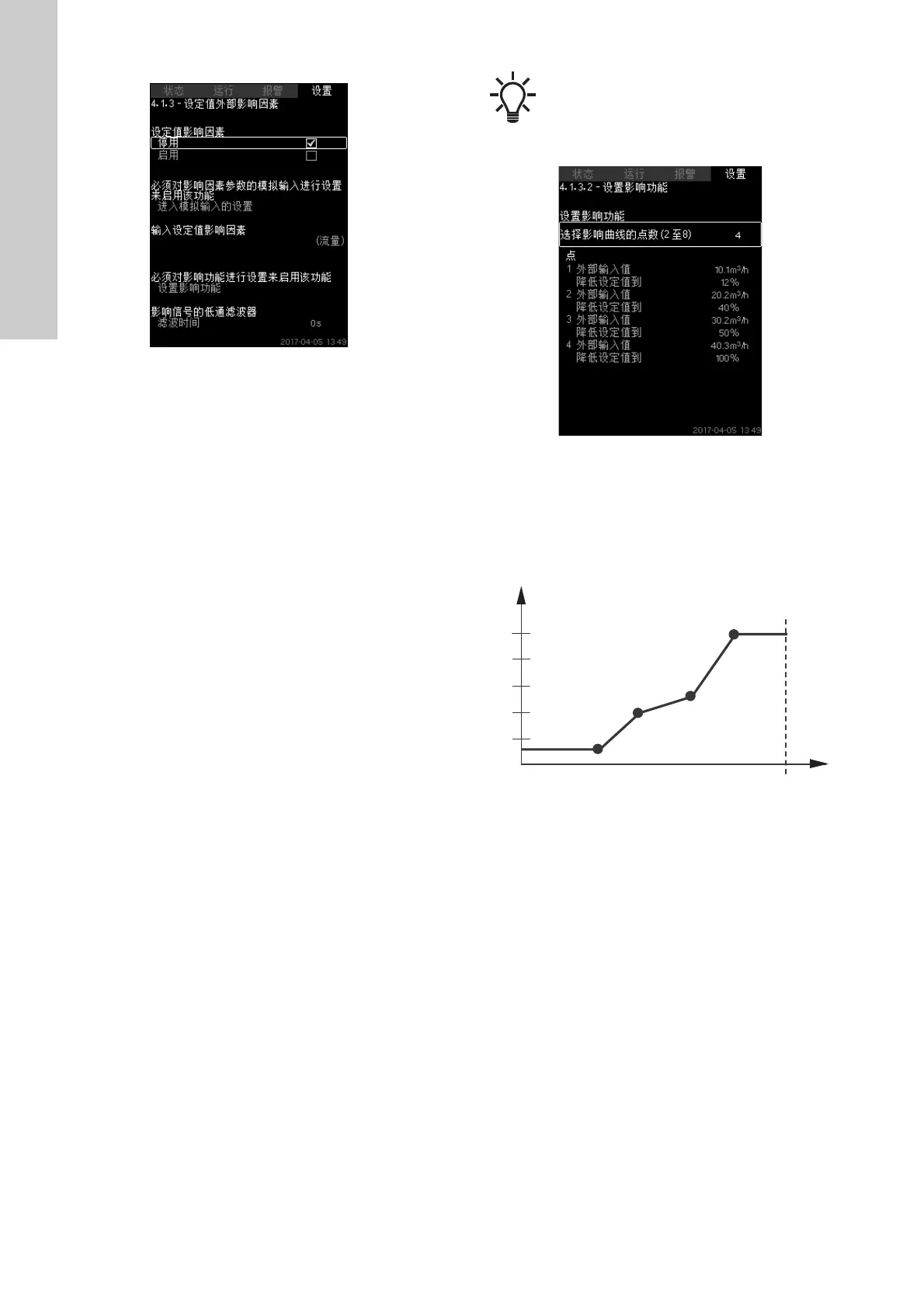

图 40 设定值外部影响因素
描述
此功能允许用测量参数来影响设定值，从而对设定值进行修改。通
常为从流量发送器或温度传感器来的一个模拟信号，或类似的传感
器。有关变送器类型和可能位置的概述，请参阅控制MPC的安装和
操作说明。
比方说，可以修改设置值去适应那些可以影响排出压力或系统温度
的参数。影响系统性能的参数显示为0到100 %之间的某个百分比。
这些参数只能减小设定值，因为是用被100去除的百分数乘以设定
值:
实际设定值 （SP）=选定的设定值x影响因素 （1）x影响因素
（2）x等。
影响因素可单独设置。
一个低通滤波器可以对影响设定值的测量值进行修匀。从而实现设
定值的平稳改变。
设置范围
• 0-100 % 信号
• 入口压力
• 排出压力
• 外部压力
• 压差, 外部
• 压差, 泵
• 流量
• 水箱液位, 排出侧
• 水箱液位, 吸入侧
• 回水管道温度, 外部
• 流量管道温度
• 回水管道温度
• 温差
• 环境温度
• 温差.
通过操作面板进行设置
• 设置 > 主控器 > 设定值外部影响因素 > 输入设定值影响因素.将
出现一个可用参数列表。
1. 选择会对设定值产生影响的参数。
2. 按[返回]。
3. 设置影响功能。见章节
8.7.6 设置影响功能 (4.1.3.2)
。
4. 设置点的数量。
5. 设置：外部输入值 （点1）。
6. 设为百分比：降低设定值到 （点1）。
7. 对所有所需参数重复第4到第6步。
8. 按[返回]。
9. 设为秒数： 滤波时间.
10. 选择： 启用.
出厂设置
功能未启用。
8.7.6 设置影响功能 (4.1.3.2)
图 41 设置影响功能
描述
可选择影响设定值的测量参数与所需影响 （百分比形式）的关系。
通过操作面板在一个表格中输入最多8个数值，以此对该关系进行
设置。
示例：
图 42 设定值影响因素和流量的关系
控制单元在各点之间划直线。从相关传感器的最小值 （示例中为0
m
3
/h）画一条水平线到第一个点。从最后一个点到传感器的最大值
（示例中为 50 m
3
/）同样如此。
设置范围
可选2到8个点。每一个点包含了该设定值影响参数的大小和该值的
影响因素之间的关系。
通过操作面板进行设置
• 设置 > 主控器 > 设定值外部影响因素.
1. 设置影响功能。
2. 设置点的数量。
3. 设置：外部输入值 （点1）。
4. 设为百分比：降低设定值到 （点1）。
5. 对所有所需参数重复第2步到第4步。
出厂设置
功能未启用。
如果启用了多传感器功能，则它将具有比将被支配的
外部设定点更高的优先级。
TM03 1691 4707
