中文 (CN)
415

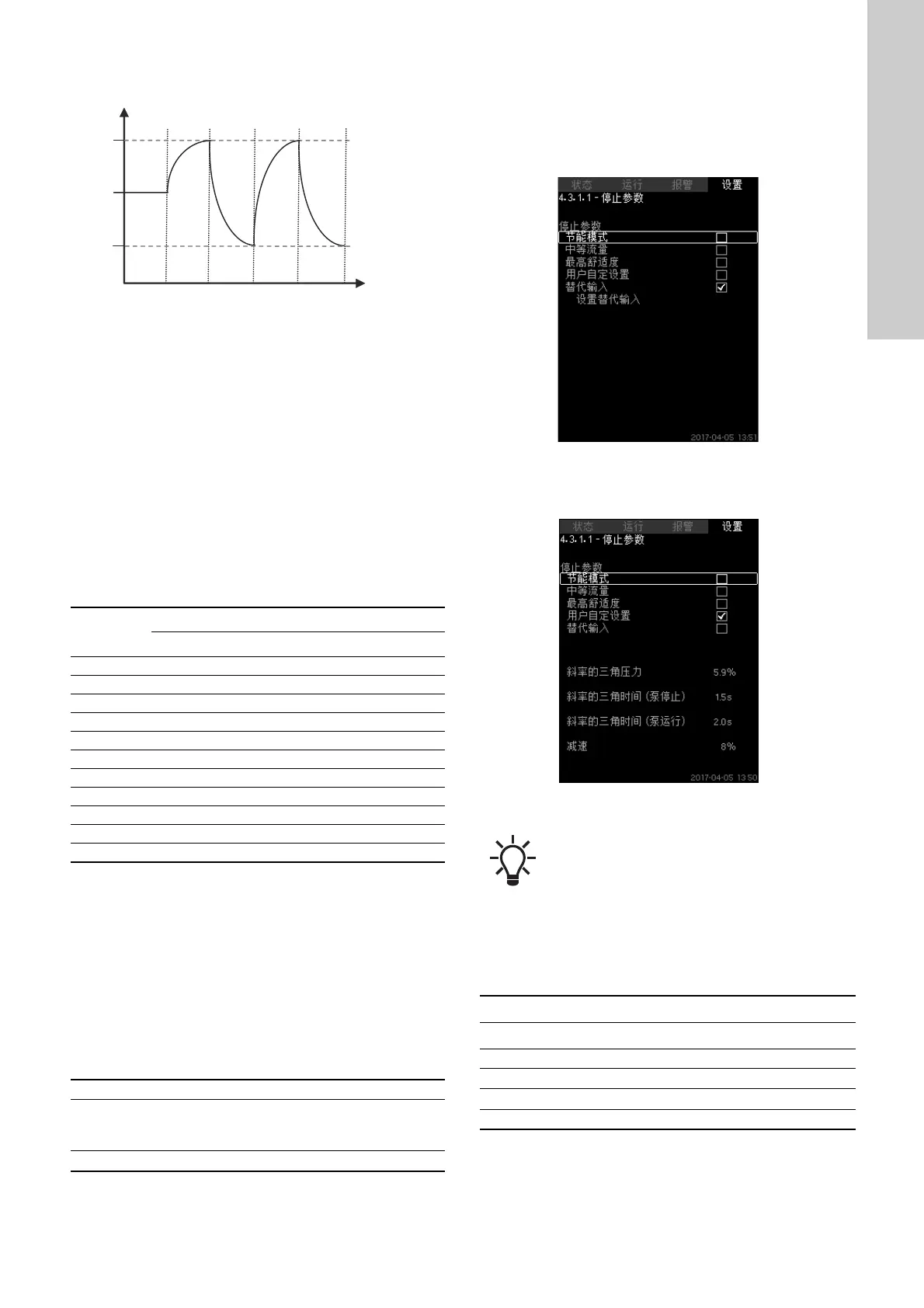

图 66 开/关运行
当水泵处于停机时段，CU 352将对流量进行预估。只要流量低于
Qmin，该泵就会一直以开/关模式运行。一旦流量增加到超过Q最
小，水泵回到正常运行， H设定。Hset 等于实际设定值。见章节
8.4.4 设定值 (1.2.2)
。
低流量检测
可通过两种方法检测低流量：
• 用流量计或流量开关直接测量
• 通过测量压力和速度对流量进行预估。
如果机组系统未与流量计或流量开关连接，停机功能将使用估算功
能。
如果流量探测是基于流量预估，则需要一个一定尺寸的隔膜罐和一
定的预加压力。
隔膜罐尺寸
预加压力
在每次流量预估期间 （每2分钟），预估功能会影响出口压力，影
响程度为设定值的±10 %。如果不能接受该影响度，则停泵功能必
须基于流量计或流量开/关直接测量。
可设置最低流量，即机组系统将转变为对运行的最后一台泵进行开/
关控制时的流量数值。
如果同时与流量计和流量开关连接，则开/关控制的切换将由最初指
示低流量的元件判定。
设置范围
通过操作面板进行设置
无流量开关或流量计的系统
• 设置 > 二级功能 > 停机功能.
• 选择： 启用.
1. 设置： 启动/停机范围.
2. 选择： 进入流量停止参数的设置.
图 67 停止参数
3. 选择一个停机参数。如果选择"用户自定设置"，则必须设置图68
中所示的参数。参见下方的示例。
图 68 用户自定设置
示例1： 增加停机限值，Qmin （高流量极限）
• 增大"斜率的三角压力"。
• 减小"斜率的三角时间 (泵停止)"。
• 减小"斜率的三角时间 (泵运行)"。
• 增大"减速"。
TM03 9292 4807
水泵型号
隔膜罐的建议尺寸 [升]
-E -F -S
CRI(E) 3 8 8 80
CRI(E) 5 12 12 120
CRI(E) 10 18 18 180
CRI(E) 15 80 80 300
CRI(E) 20 80 80 400
CR(E) 32 80 80 600
CR(E) 45 120 120 800
CR(E) 64 120 120 1000
CR(E) 95 180 180 1500
CR(E) 125 180 180 1500
CR(E) 155 180 180 1500
Hydro MPC-E和-F： 0.7 x 设定值。
Hydro MPC-S: 0.9 x 设定值。
启动/停机范围： 5-30 %
最小流量：
其中一个泵的额定流量 （Qnom）的
2-50 %。 （只有在选择流量计直接测量流
量时才能设置。）
设定值以上的分布： 0-100 %.
A: 正常运行
B: 增压
C: 停机
停机 ： Hset + 0.5 x 启动/停机范围
启动： Hset - 0.5 x 启动/停机范围
经验法则：减速 = 2 x 斜率的三角压力。
增加停机限值举例
参数 值
斜率的三角压力 6 %
斜率的三角时间 (泵停止) 1.5秒
斜率的三角时间 (泵运行) 2.0 秒
减速 10 %
