8.7.31 模拟输入 (4.3.8.1 - 4.3.8.7)

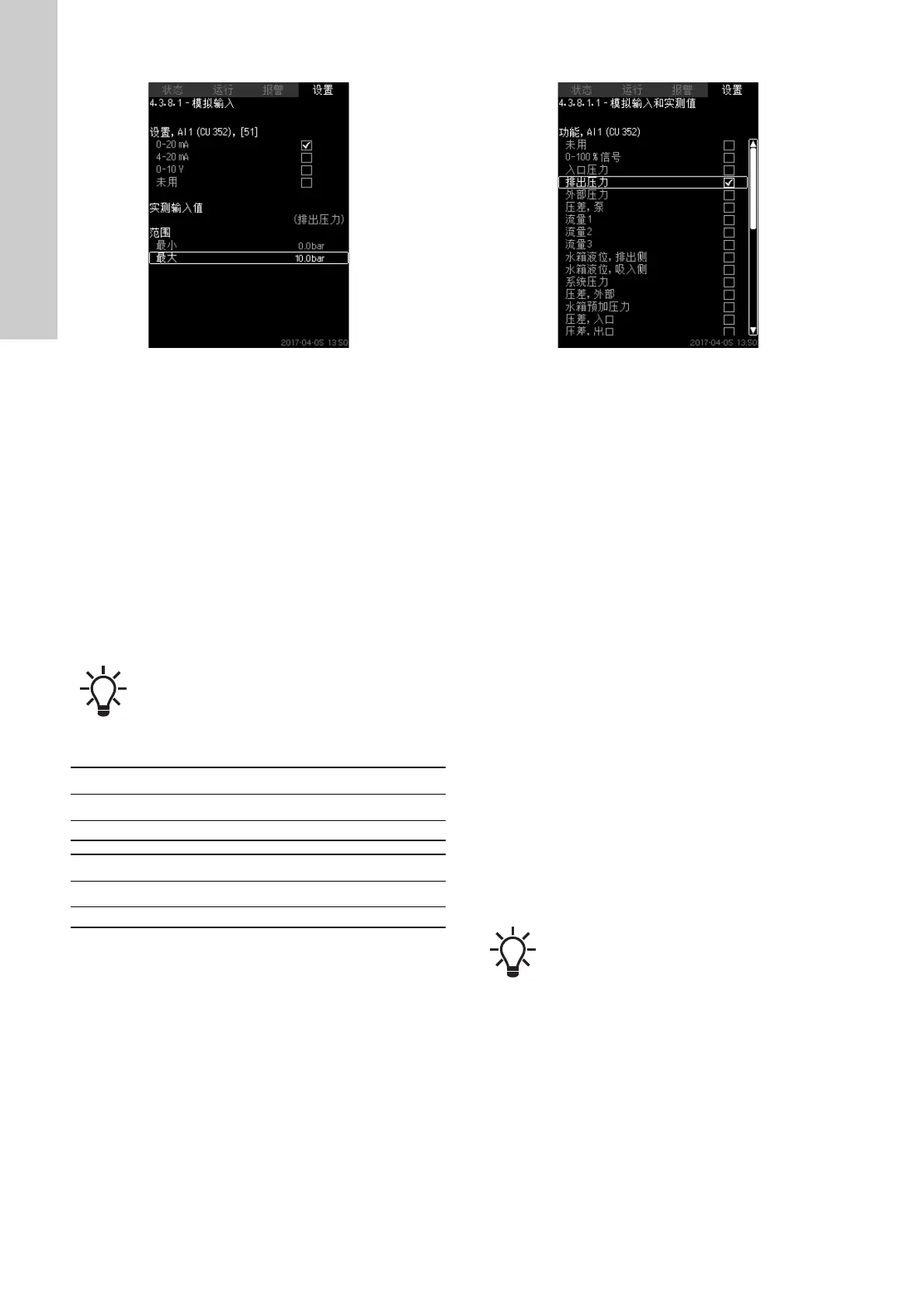

图 79 模拟输入
描述
在此菜单中，您可以设置"模拟输入"。 每一个画面分为三个部分：
• 设置输入信号，例如 4-20 mA
• "实测输入值"，例如"排出压力"
• 传感器/信号传感器的测量范围，例如 0-16 巴。
设置范围
您可以在每一画面中设置以下参数：
• 未用
• 输入信号范围, 0-20 mA, 4-20 mA, 0-10 V
• 实测输入值
• 传感器范围。
通过操作面板进行设置
• 设置 > 二级功能 > 停机功能 > 进入模拟输入的设置.
出厂设置
8.7.32 模拟输入和实测值 (4.3.8.1.1 - 4.3.8.7.1)
图 80 模拟输入和实测值
描述
可将功能与单独的模拟输入相关联。
设置范围
每个模拟输入可以选择一个功能。更多信息，参见 Control MPC 的
安装与操作指导手册。
• 未用
• 0-100 % 信号
• 入口压力
• 排出压力
• 外部压力
• 压差, 泵
• 流量1-3
• 水箱液位, 排出侧
• 水箱液位, 吸入侧
• 系统压力
• 压差, 外部
• 水箱预加压力
• 压差, 入口
• 压差, 出口
• 回水管道温度, 外部
• 流量管道温度
• 回水管道温度
• 温差
• 环境温度
• 功率, 泵 1-6
• 功率, VFD
• 多传感器1-6。
通过操作面板进行设置
• 设置 > 二级功能 > 进入模拟输入的设置.
1. 选择模拟输入。
2. 选择： 实测输入值.出现画面4.3.8.1.1。
3. 选择输入。
4. 按[返回]。
5. 选择传感器的最小值和最大值。
如果模拟输入功能被停用，该画面只会显示上半部，
也就是模拟输入的设置部分。
如果输入被激活，则将显示中间的"实测输入值"部分。
这样可以在另一个画面中将某一功能与模拟输入相关
联。当模拟输入已与某一功能相关联时，CU 352将返
回模拟输入的设置画面。
增压
模拟输入 功能
AI1 (CU 352) [51] 排出压力
加热和制冷
模拟输入 功能
AI1 (CU 352) [51] 这些在启动向导中选择
如果使用了更多流量，测得并显示的流量将是所定义
流量的综合。
