8.7.33 数字输出 (4.3.9)

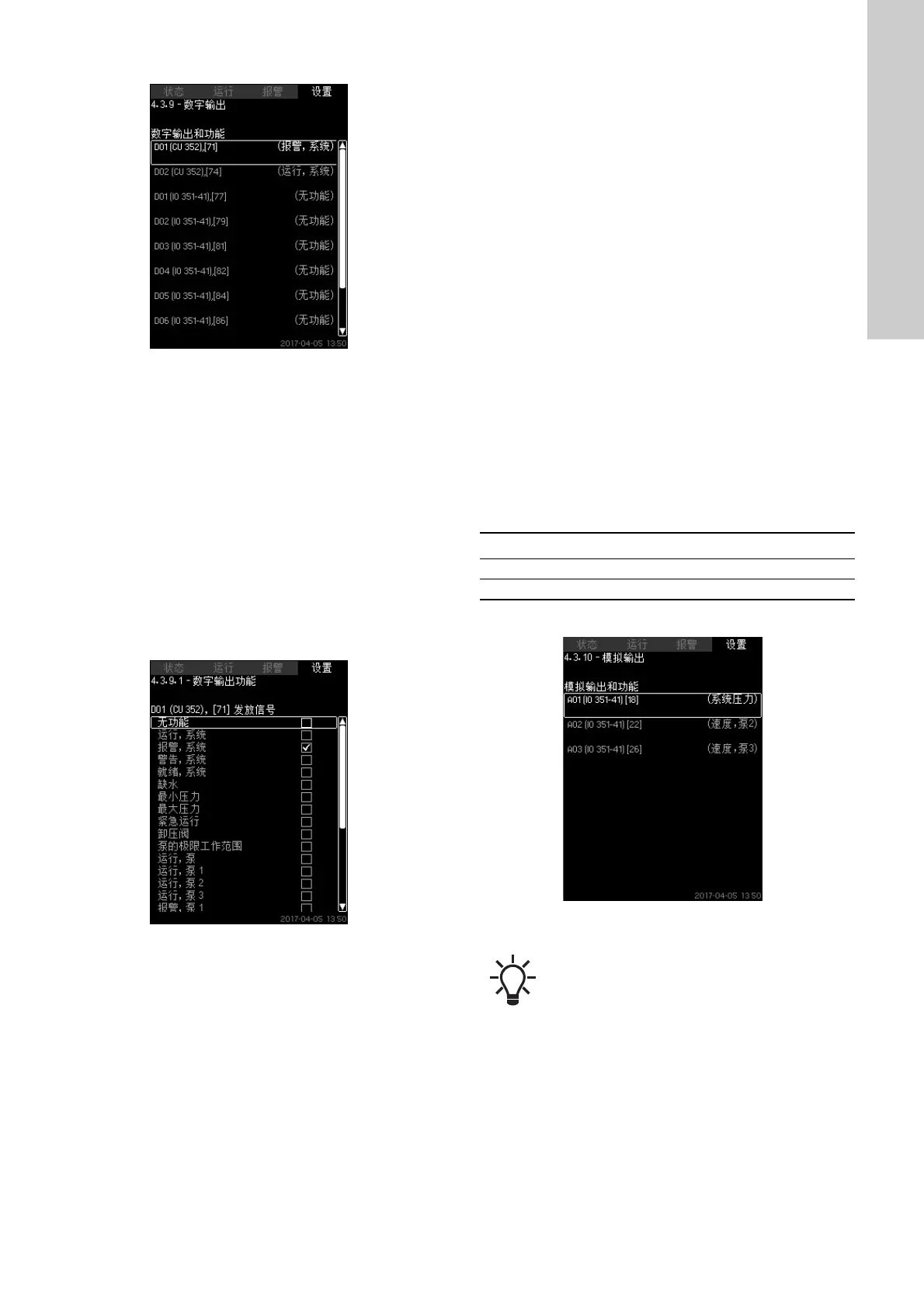

图 81 数字输出
描述
每个数字输出都可被激活并与某项功能相关联。
标准系统有两个数字输出。
如果系统包含IO 351B模块 （可选），则数字输出的数量为9。
所有数字输出都将被显示以便确认它们在系统中的物理位置。
示例
DO1 (IO 351-41) [71]:
如需更多与各种数字输出连接有关的信息，请参见CU 352随附的接
线图。
8.7.34 数字输出功能 (4.3.9.1 - 4.3.9.16)
图 82 数字输出功能
描述
可将功能与单独的输出相关联。
设置范围
您可以在每个画面中选择一个功能：
• 无功能
• 运行, 系统
• 报警, 系统
• 警告, 系统
• 就绪, 系统
• 缺水
• 最小压力
• 最大压力
• 紧急运行
• 先导泵控制
• 卸压阀
• 泵的极限工作范围
• 运行, 泵
• 运行, 泵 1-6
• 报警, 泵 1
• 报警, 极限 1 超出
• 警告, 极限 1 超出
• 报警, 极限 2 超出
• 警告, 极限 2 超出
• 缩减运行.
通过操作面板进行设置
• 设置 > 二级功能 > 停机功能 > 进入数字输入的设置.
出厂设置
8.7.35 模拟输出 (4.3.10)
图 83 模拟输出
描述
CU 352并不具备标准的模拟输出，但系统可安装具有三个模拟输出
的IO 351B模块。
通过操作面板进行设置
• 设置 > 二级功能 > 模拟输出.
TM03 2333 4607
DO1 数字输出 1
(IO 351-41) IO 351B，GENIbus 编号 41
[71] 终端 71
数字输出 功能
DO1 (CU 352) [71] 报警, 系统
DO2 (CU 352) [74] 运行, 系统
只有安装IO 351B模块时才会出现该画面。
