11. 终止产品运行
切断主电源以便让系统停止运行。
12. 技术数据
12.1 温度
12.2 相对湿度
最大为95 %。
12.3 电气数据
供电电压
参见系统铭牌。
备用保险丝
参见系统随附的接线图。
数字输入
模拟输入
数字输出 （继电器输出）
所有数字输出均为无电势继电器触点。
PTC 传感器/热敏开关的输入
适用于接到 DIN 44082 的 PTC 传感器。也可以连接热敏开关。
12.4 测量参数
12.4.1 传感器类型
下表中所列的传感器类型可用于系统中各种数值的测量。
12.4.2 参数列表
下表展示了CU 352可通过模拟输入接收的测得数值。图145至148
显示了这些数值的测量位置。
* 环境温度典型说来是指 Control MPC 所在的室内温度。
** A 0-100 % 信号从外部控制器而来。比方说可以是 0-10 V 信
号。

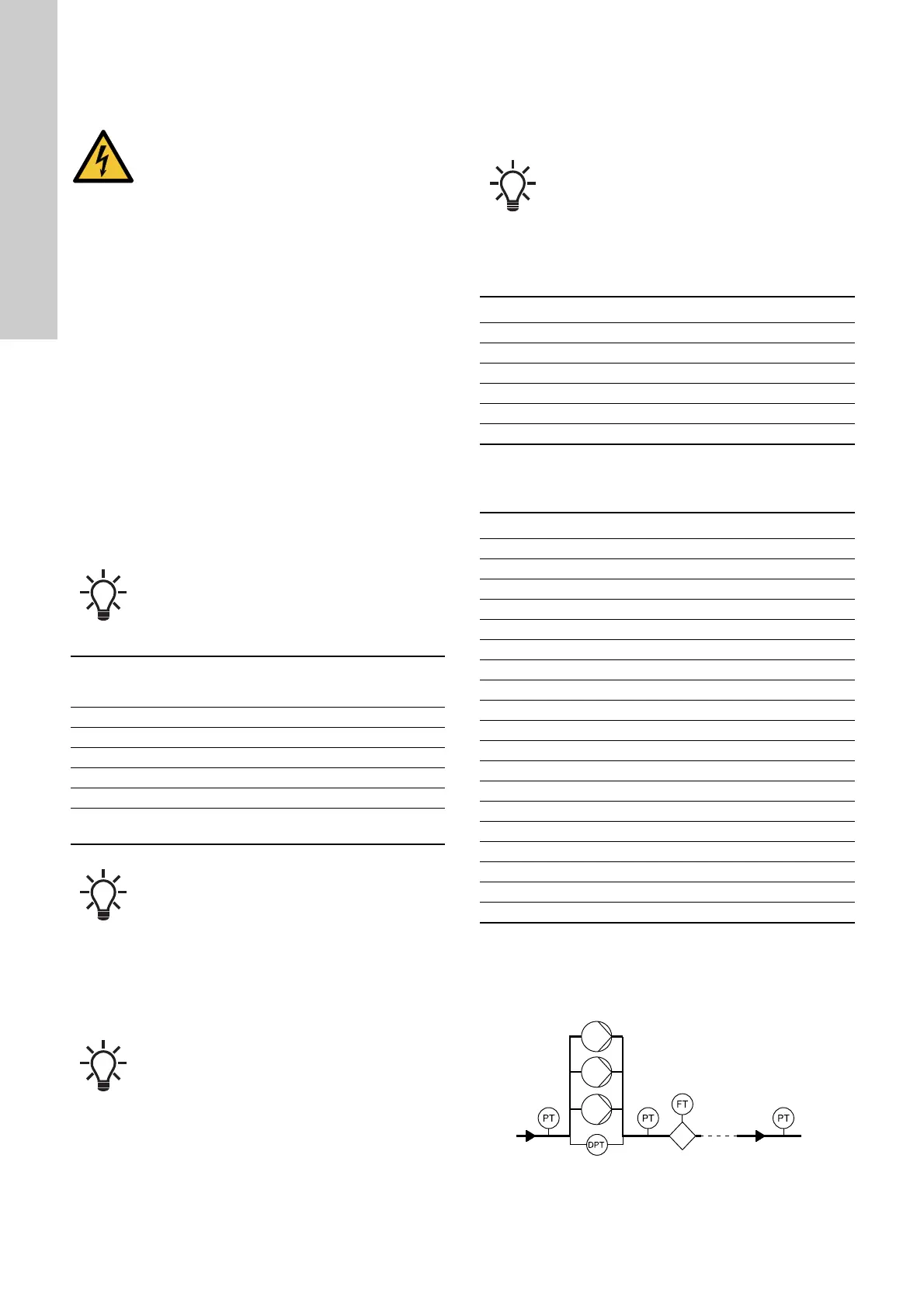

图 145 增压
警告
电击
死亡或严重的人身伤害
- 不得触摸主电源之前的导体，因为导体仍然存留有
电量。
- 锁住主电源开关以确保该开关不会被意外接通。
环境温度： 0-40 °C。
开路电压： 24 VDC
闭路电流： 5 mA, DC
频带： 0-4 Hz
所有数字输入均由PELV电源供电 （保护性超低电
压）。
输入电流和电压：
0-20 mA
4-20 mA
0-10 V
允许误差： 满量程的 ± 3.3 %
重复测量精度： 满量程的 ± 1 %
输入电阻、电流： < 250 Ω
输入电阻、电压、CU 352： 50 kΩ ± 10 %
输入电阻，电压，IO 351： > 50 kΩ ± 10 %
传感器电源：
24 V，最大50 mA，短路保
护
所有模拟输入均由PELV供电 （保护性超低电压）。
最大触点负荷： 240 VAC, 2 A
最小触点负荷： 5 VDC, 10 mA
某些输出有一个共用的C端子。如需更多信息，请参见
系统随附的接线图。
开路电压： 12 VDC ± 15 %
闭路电流： 2.6 mA, DC
PTC 传感器的输入与系统的其它输入输出相互绝缘。
缩写 传感器
DPT 压差传感器
DTT 温度差传感器
FT 流量传感器
LT 液位传感器
PT 压力变送器
TT 温度变送器
编号 参数
1流量
2 出口压力
3 压差, 外部
4 入口压力
5 压差, 泵
6 压差，入口
7 压差, 出口
8 水箱液位，出口侧
9 水箱液位，入口侧
10 回水管温度, 外部
11 供水管温度
12 回水管温度
13 温差
14 外部压力
15 系列 2000, 压差
16 系列 2000, 流量
17 系统压力
未说明 环境温度*
未说明 0-100 % 信号**
TM03 8823 3507
