Hrvatski (HR)
118

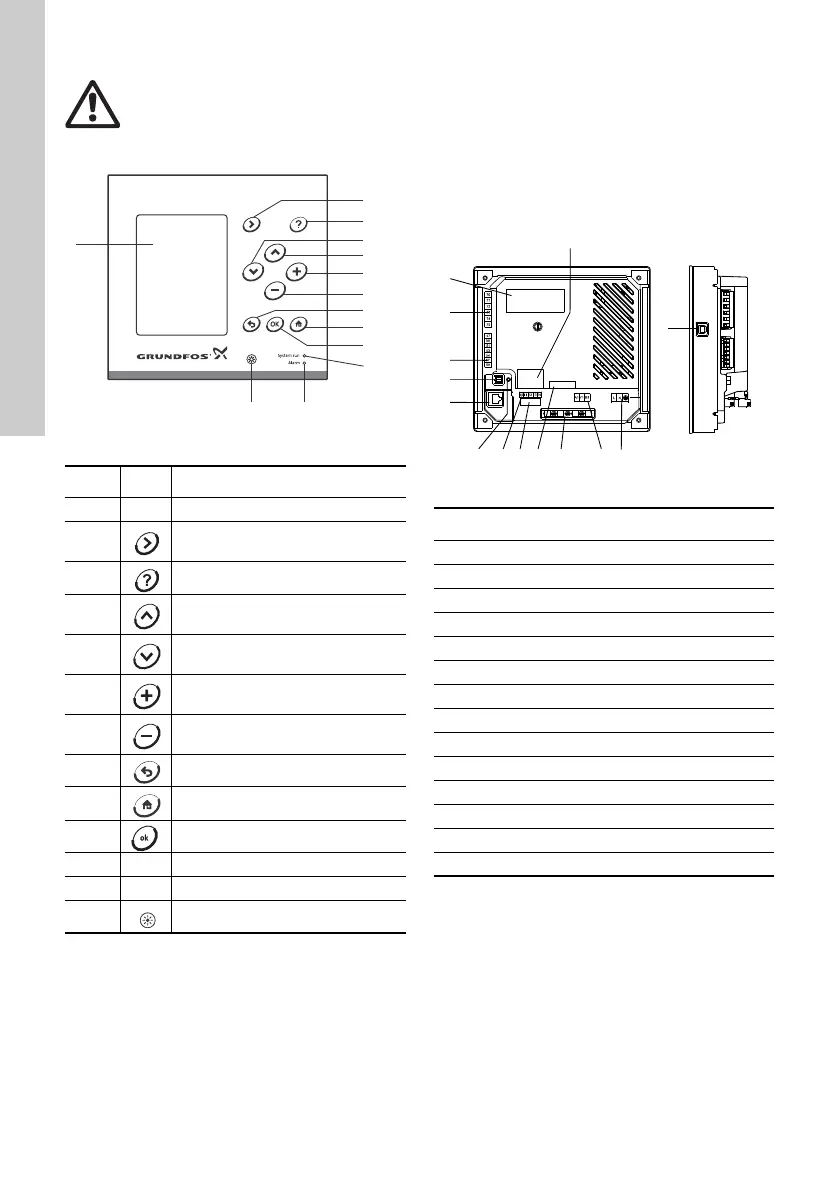

Slika 1 Primjer CU 3X2
* Neki tekstovi pomoći odnose se na cijeli zaslon,
drugi tekstovi na pojedinačne linije na zaslonu.
2.1 Signalne žaruljice
CU 3X2 ima jednu zelenu i jednu crvenu signalnu
žaruljicu.
Zelena signalna žaruljica svijetli kada je uključena
opskrba električnom energijom.
Crvena signalna žaruljica svijetli kada je sustav u
načinu alarma.
2.2 Stezaljke
Slika 2 Poleđina CU 3X2
Za daljnje informacije, pogledajte poglavlje
9.12 Grupe stezaljki.
2.3 Okolina s potencionalnom opasnošću
od eksplozije
CU 3X2 ne smije biti montiran u okolini izloženoj
opasnosti od eksplozije, ali se može koristiti zajedno
sa Grundfos crpkama koje su odborene za rad u
okolini s potencijalnom opasnošću od eksplozije.
Upozorenje
Ukoliko se CU 3X2 ne koristi na način
propisan od strane proizvođača, zaštita
koju osigurava CU 3X2 može biti
oslabljena.
TM05 3044 0912
Poz. Opis
1 LCD zaslon
2
Prebacivanje u sljedeći stupac u
izborniku.
3 Prebacivanje na tekst pomoći.*
4
Pomicanje unutar liste prema
gore.
5
Pomicanje unutar liste prema
dolje.
6
Povećava vrijednost odabranog
parametra.
7
Smanjuje vrijednost odabranog
parametra.
8 Povratak na prethodni prikaz.
9 Povratak na izbornik "Status".
10 Spremanje vrijednosti.
11 Zelena signalna žaruljica (rad)
12 Crvena signalna žaruljica (alarm)
13 Mijenjanje svjetlosti zaslona.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Poz. Opis
1 Natpisna pločica
2 Stezaljke za izlaze digitalnih releja
3 Stezaljke za analogne ulaze
4 Servisni priključak
5 Ethernet (RJ45)
6 Indikator napona
7 Stezaljke za digitalne ulaze
8 Stezaljke za pričuvnu bateriju
9 Stezaljke za CIM modul (opcija)
10 Spone kabela za spajanje GENIbusa
11 Interno spajanje GENIbusa
12 Stezaljke za opskrbni napon
13 Oznaka za pričuvnu bateriju
14 USB ulaz
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
