Hrvatski (HR)
119

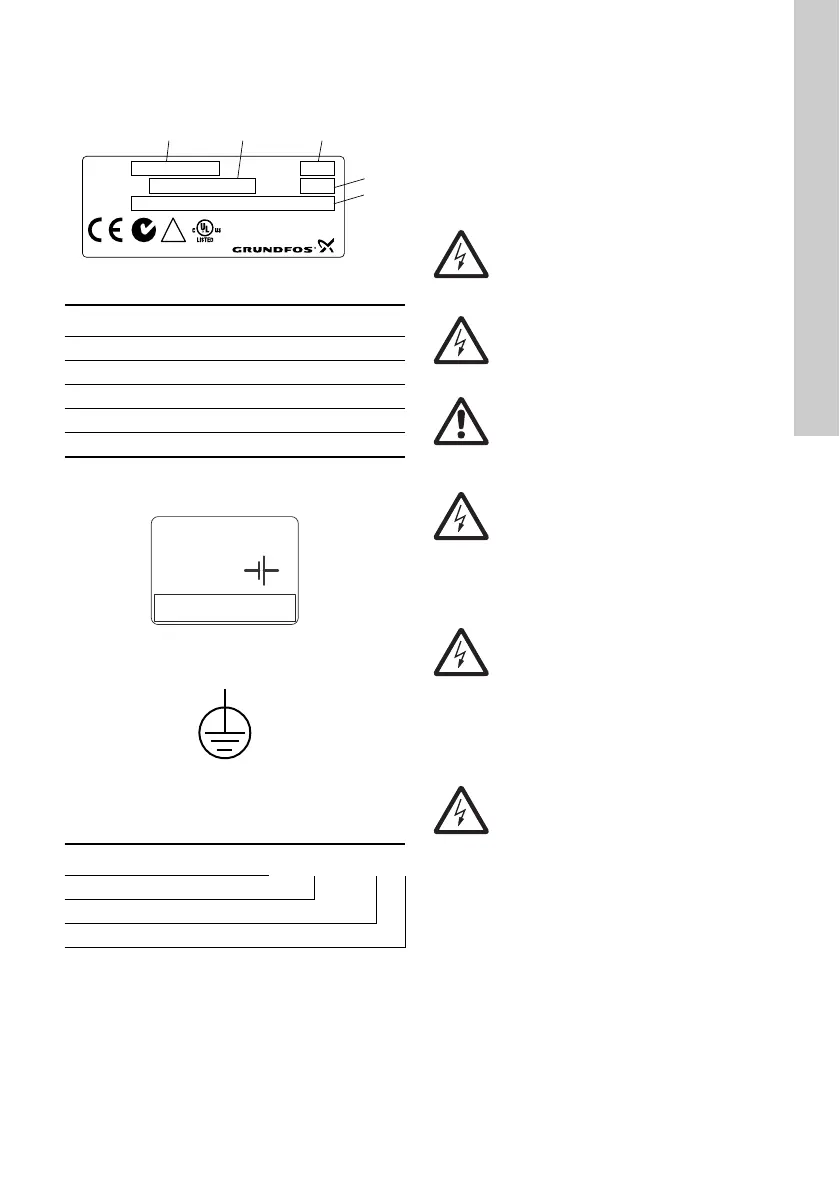

3. Identifikacija
CU 3X2 moguće je identificirati pomoću natpisne
pločice na stražnjoj strani uređaja. Pogledajte sl. 3.
Slika 3 Primjer natpisne pločice
CU 3X2 ima oznaku za pričuvnu bateriju.
Pogledajte sl. 4.
Slika 4 Oznaka za pričuvnu bateriju
Slika 5 Zaštitna stezaljka za uzemljenje
3.1 Označni ključ
4. Montaža
CU 3X2 je namijenjen korištenju samo u
upravljačkim pločama.
Prije instalacije, provjerite sljedeće:
• Da li CU 3X2 odgovara naručenom?
• Da li odgovara opskrbnom naponu dostupnom na
mjestu instalacije?
• Da li je oštećen tijekom transporta?
TM05 3240 1012
Poz. Opis
1 Oznaka tipa
2 Broj proizvoda i broj verzije
3 Serijski broj
4 Kôd proizvodnje (godina i tjedan)
5 Nazivni napon, frekvencija i snaga
TM04 2367 2408 TM00 5827 3408
Šifra Primjer CU 3 X 2
CU Upravljačka jedinica
3X Serijski regulator
2 Broj modela
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Upozorenje
Isključite opskrbu električnom energijom
prije izvođenja spajanja. Osigurajte da ne
može biti slučajno uključeno.
Upozorenje
Električno spajanje mora biti izvedeno od
strane ovlaštene osobe sukladno lokalnim
propisima.
Upozorenje
Pridržavajte se lokalnih propisa o
sigurnosti, zdravlju i okolišu.
Upozorenje
Stezaljke L i N kao i 70 do 75 mogu se
spojiti s opasnim kontaktnim naponom.
Moguća je pojava eksternih regulacijskih
napona iz drugih grupa.
Upozorenje
Sve žice do jedinica van upravljačke ploče
moraju biti tip H05VV-F sukladno s
CENELEC HD21 (kako bi se izbjegle
ozljede pri dodiru žica).
SAD i Kanada:
Ožičavanje mora biti sukladno s
Nacionalnim Električnim Kodom (NEC) i/ili
Kanadskim Električnim Kodom.
Upozorenje
Instalacija mora imati strujnu sklopku za
isključivanje glavnog opskrbnog napona.
Mora biti blizu CU 3X2 i lako dostupna
operateru. Mora biti označena kao strujna
sklopka za CU 3X2. Strujna sklopka mora
biti u skladu s IEC 60947-1 i IEC 60947-3.
