Magyar (HU)
129

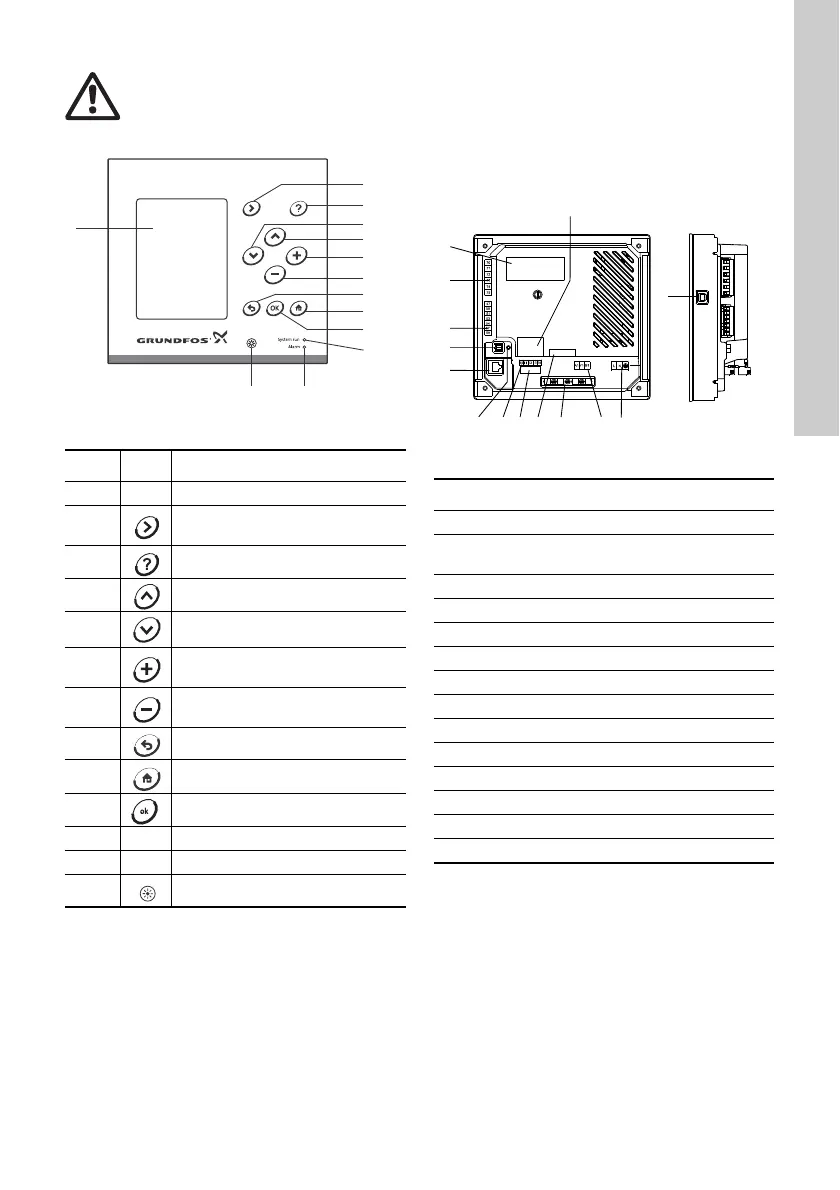

1. ábra Példa CU 3X2-re
* Némelyik szöveg a teljes képernyőre vonatkozik,
némelyik a kijelző egyes soraira.
2.1 Jelzőfények
A CU 3X2 egy zöld és egy piros jelzőfénnyel
rendelkezik.
A zöld jelzi, hogy a készülék feszültség alatt van.
A piros jelzőfény hibát jelez a rendszerben.
2.2 Sorkapcsok és jelzések
2. ábra CU 3X2 hátlapja
További információ a 9.12 Csatlakozó csoportok
fejezetben.
2.3 Potenciálisan robbanásveszélyes
környezet
A CU 3X2-et tilos robbanásveszélyes környezetbe
telepíteni, de használható együtt a robbanásbiztos
kivitelű Grundfos szivattyúkkal.
Figyelmeztetés
Ha a CU 3X2-et nem a gyártó által
specifikált módon használjuk, akkor
a CU 3X2 védelmi funkciói sérülhetnek.
TM05 3044 0912
Poz. Leírás
1 LCD kijelző
2
A menürendszer következő
oszlopára ugrik.
3 Súgó szövegéhez ugrik.*
4 A listában fentebb lép.
5 A listában lentebb lép.
6
A választott paraméter értékének
növelése.
7
A választott paraméter értékének
csökkentése.
8 Egy képernyőt visszalép.
9 Vissza az "Állapot" menübe.
10 Érték mentése.
11 Zöld jelzőfény (üzem)
12 Piros jelzőfény (hiba)
13 Kijelző fényerejének beállítása.
TM05 3181 0912
Poz. Megnevezés
1 Adattábla
2
Csatlakozások a digitális, relés
kimenetekhez
3 Csatlakozások az analóg bemenetekhez
4 Szerviz csatlakozó
5 Ethernet (RJ45)
6 Feszültség jelző
7 Csatlakozások a digitális bemenetekhez
8 Csatlakozó a belső telephez
9 Csatlakozó az opciós CIM modulhoz
10 Kábelbilincs a GENIbus csatlakozáshoz
11 Belső GENIbus csatlakozás
12 Tápfeszültség csatlakozása
13 A belső telep címkéje
14 USB port
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
