Magyar (HU)
130

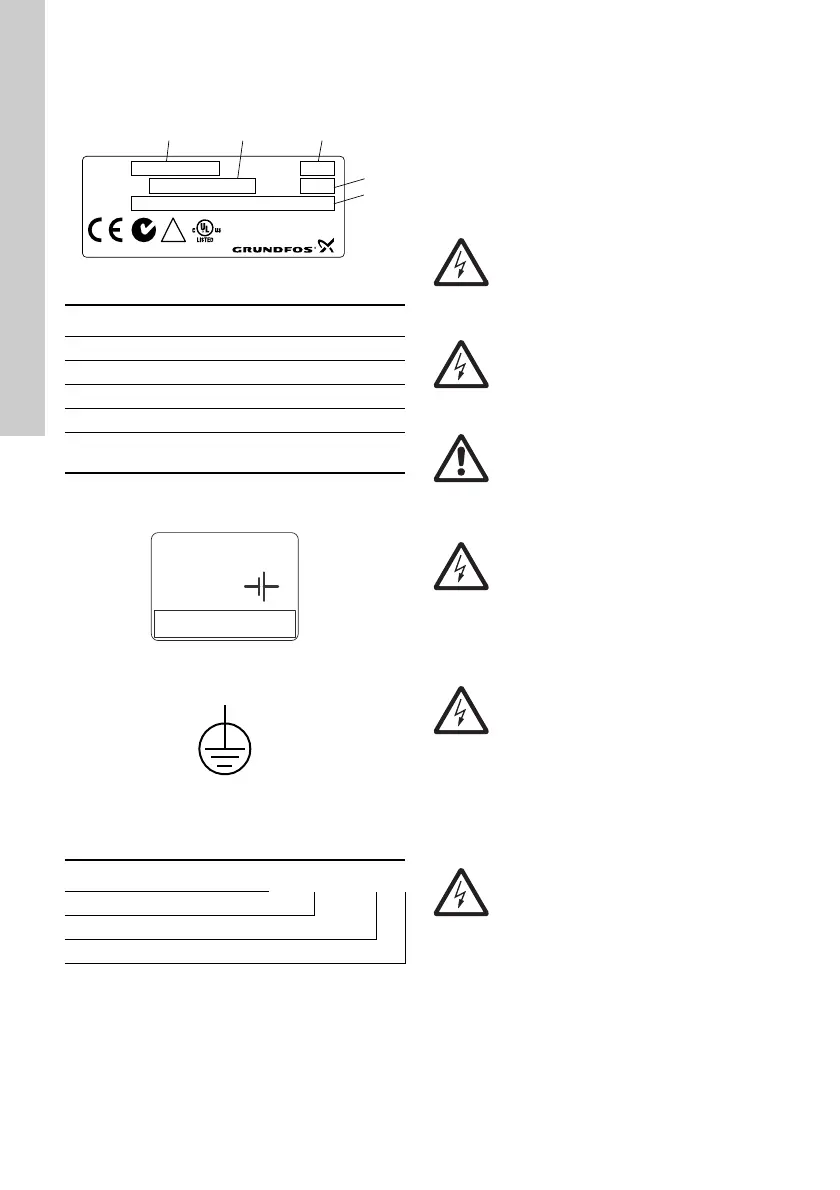

3. Azonosítás
A CU 3X2 a hátlapon található adattábla alapján
azonosítható. Lásd 3. ábra.
3. ábra Példa az adattáblára
A CU 3X2-en a tartalék telep címkéje.
Lásd 4. ábra.
4. ábra A belső telep címkéje
5. ábra Védőföld csatlakozó
3.1 Típus
4. Telepítés
A CU3X2 vezérlőszekrénybe történő beépítésre
készült.
Telepítés előtt ellenőrizze a következőket:
A CU 3X2 megfelel a rendelésnek?
Alkalmas a helyi tápfeszültségről törénő
üzemelésre?
Sérült-e szállítás közben?
TM05 3240 1012
Poz. Megnevezés
1 Típusjelzés
2 Cikkszám és verziószám
3 Sorozatszám
4 Gyártási kód (év és hét)
5
Névleges feszültség, frekvencia és
teljesítmény
TM04 2367 2408 TM00 5827 3408
Kód Jelentés CU 3 X 2
CU Vezérlőegység
3X Vezérlő sorozat
2 Modell szám
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Figyelmeztetés
A csatlakozások bekötése előtt kapcsolja
le a tápfeszültséget. Győződjön meg róla,
hogy a tápfeszültséget nem lehet
véletlenül visszakapcsolni.
Figyelmeztetés
Az elektromos bekötést egy erre
felhatalmazott villanyszerelőnek kell
végeznie, a helyi előírásoknak
megfelelően.
Figyelmeztetés
Tartsa szem előtt a helyi biztonsági,
egészségre vonatkozó és
környezetvédelmi szabályozásokat.
Figyelmeztetés
Az L és N, valamint
a 70-75 sorkapocspontok az életre
veszélyes nagyságú feszültségre
csatlakozhatnak. Ez lehet külső
vezérlőfeszültség is.
Figyelmeztetés
Az egységen kívül minden vezeték
H05VV-F típusú kell legyen, a CENELEC
HD21 szerint (balesetek megelőzése
a vezetékek érintése által).
USA és Kanada:
A beépítésnek meg kell felelnie a National
Electrical Code (NEC) illetve a Canadian
Electrical Code előírásainak.
Figyelmeztetés
A tápfeszültség lekapcsolásához be kell
építeni egy megszakítót.
Ezt az IO 3X2 közelébe telepítse, hogy
a kezelő számára könnyen hozzáférhető
legyen. Jelölni kell, hogy a kismegszakító
a CU 3X2-hez tartozik.
A kismegszakító feleljen meg
az IEC 60947-1 és IEC 60947-3
szabványoknak.
