Italiano (IT)
140

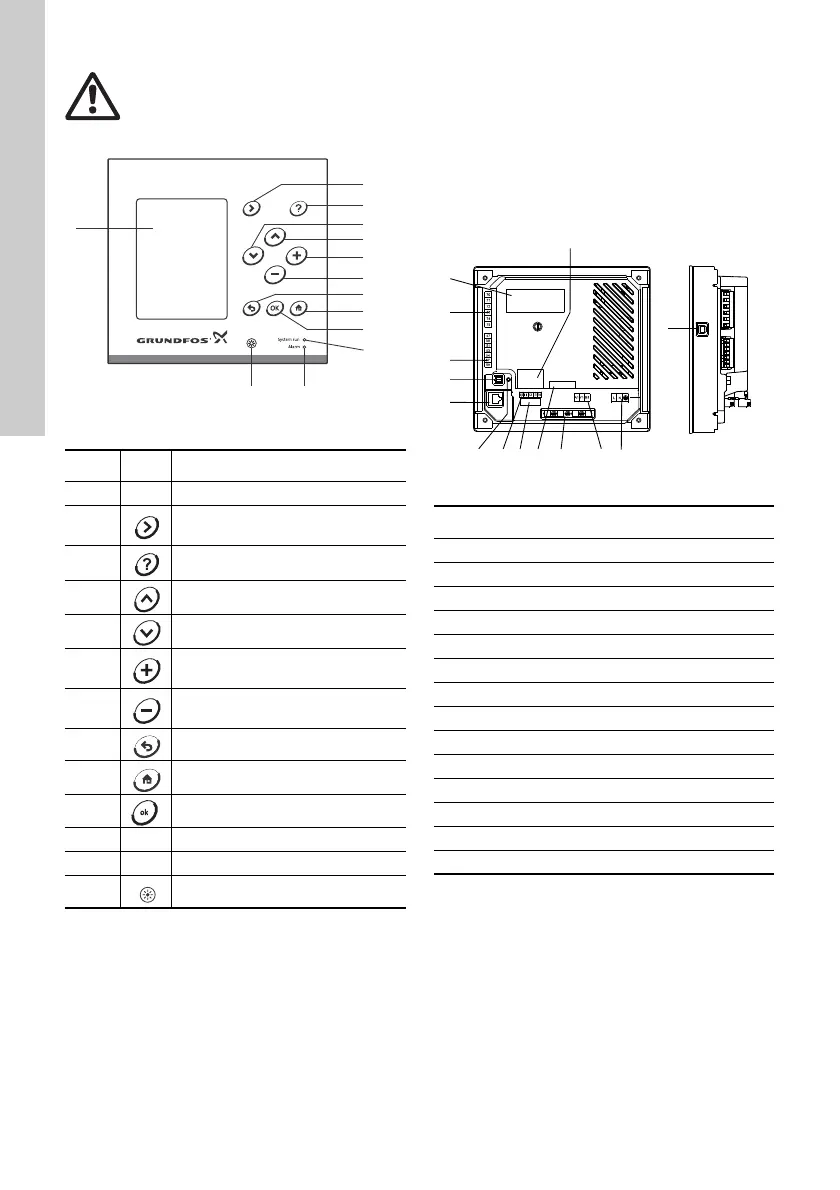

Fig. 1 Esempio di CU 3X2
* Del testo di aiuto si riferisce all'intera schermata,
altro testo si riferisce solo ad alcune righe della
schermata.
2.1 Spie luminose
Il CU 3X2 dispone di una spia luminosa verde e una
rossa.
La spia verde si accende quando si inserisce l'ali-
mentazione elettrica.
La spia luminosa rossa si accende quando il sistema
è in modalità di allarme.
2.2 Morsetti
Fig. 2 Retro del CU 3X2
Per ulteriori informazioni, vedere la sezione
9.12 Gruppi morsetti.
2.3 Ambienti potenzialmente esplosivi
L'unità CU 3X2 non deve essere installata in
ambienti esplosivi ma può essere utilizzata in combi-
nazione con le pompe Grundfos approvate per
l'installazione in ambienti potenzialmente esplosivi.
Avvertenza
In caso di utilizzo improprio, la protezione
fornita dal CU 3X2 può risultarne indebo-
lita.
TM05 3044 0912
Pos. Descrizione
1 Display LCD
2
Passa alla colonna successiva
nella struttura del menu.
3 Passa al testo di aiuto.*
4 Scorre l'elenco verso l'alto.
5 Scorre l'elenco verso il basso.
6
Aumenta il valore del parametro
selezionato.
7
Riduce il valore del parametro
selezionato.
8 Torna alla schermata precedente.
9 Ritorna al menu "Stato".
10 Salva un valore.
11 Spia verde (funzionamento)
12 Spia rossa (allarme)
13 Cambia la luminosità del display.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Pos. Descrizione
1 Targhetta di identificazione
2 Morsetti per i relè uscita digitale
3 Morsetti per ingressi analogici
4 Collegamento di manutenzione
5 Ethernet (RJ45)
6 Indicatore di tensione
7 Morsetti per gli ingressi digitali
8 Morsetti per la batteria di back-up
9 Morsetti per il modulo CIM (opzionale)
10 Fermacavo per collegamento GENIbus
11 Collegamento GENIbus interno
12 Morsetto per l'alimentazione
13 Etichetta della batteria di back-up
14 Porta USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
