3. Identificazione
Il CU 3X2 può essere identificato tramite la targhetta
di identificazione posta sul retro. Vedi fig. 3.

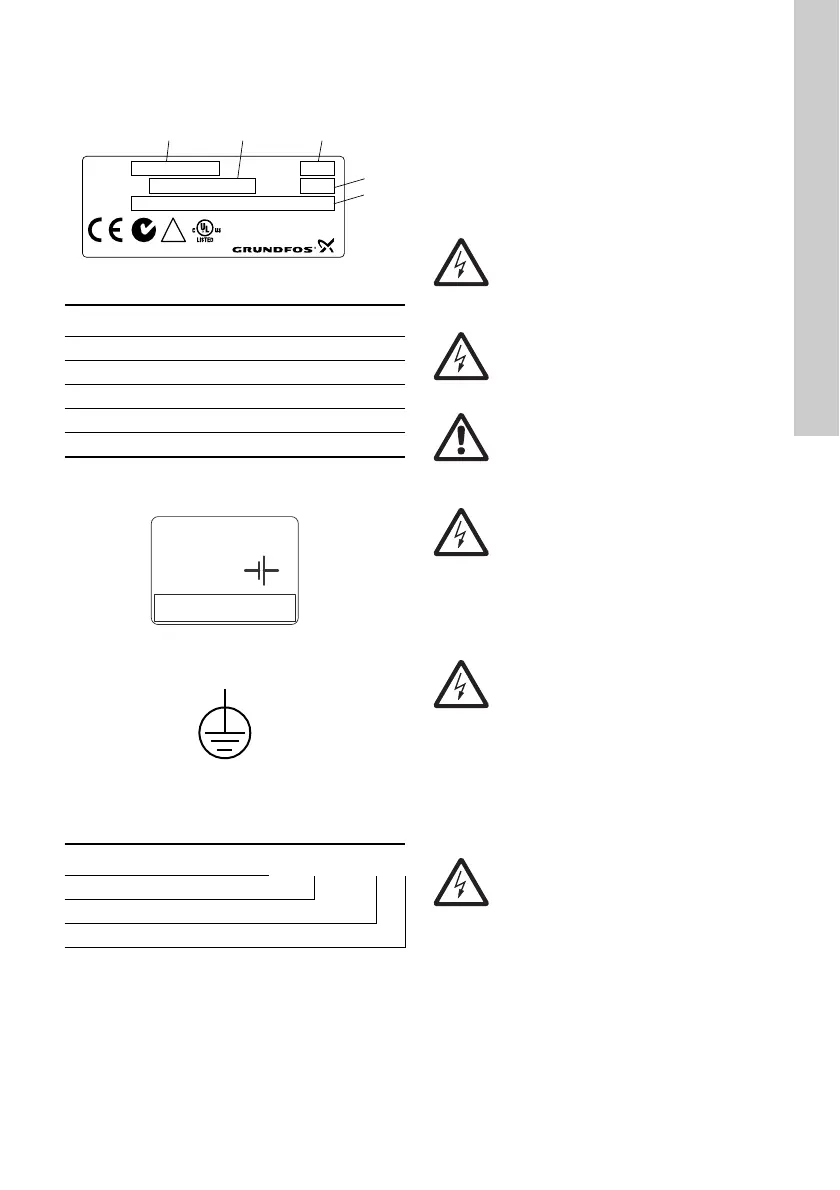

Fig. 3 Esempio di targhetta di identificazione
Il CU 3X2 reca un'etichetta per la batteria di back-up.
Vedi fig. 4.
Fig. 4 Etichetta della batteria di back-up
Fig. 5 Morsetto di terra di protezione
3.1 Codice modello
4. Installazione
Il CU 3X2 è inteso soltanto per l'impiego in pannelli
di controllo.
Prima dell'installazione, verificare quanto segue:
Il CU 3X2 corrisponde al dispositivo ordinato?
È adatto per l'alimentazione elettrica disponibile
presso il sito di installazione?
È stato danneggiato durante il trasporto?
TM05 3240 1012
Pos. Descrizione
1 Designazione modello
2 Codice prodotto e numero di versione
3 Numero di serie
4 Codice produzione (anno e settimana)
5 Tensione, frequenza e potenza nominali
TM04 2367 2408 TM00 5827 3408
Cod. Esempio CU 3 X 2
CU Unità di controllo
3X Serie regolatore
2 Numero modello
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Avvertenza
Disinserire l'alimentazione elettrica prima
di effettuare i collegamenti. Assicurarsi
che l'alimentazione non possa essere
accidentalmente inserita.
Avvertenza
I collegamenti elettrici devono essere
effettuati da una persona autorizzata nel
rispetto delle normative locali.
Avvertenza
Rispettare le normative locali in merito a
sicurezza, salute e ambiente.
Avvertenza
I morsetti L e N così come il 70 e 75 pos-
sono essere sotto tensione pericolosa.
Può essere presente una tensione di con-
trollo esterna proveniente da altri gruppi.
Avvertenza
Tutti i conduttori diretti alle unità poste
esternamente al quadro di controllo,
devono essere del tipo H05W-F, secondo
CENELEC HD21 (per evitare danni alle
persone causati da contatto coi cavi).
USA e Canada:
L'installazione dei cavi sul campo deve
essere conforme al Codice elettrico nazio-
nale (NEC) e/o al Codice elettrico cana-
dese.
Avvertenza
L'installazione deve comprendere un inter-
ruttore per scollegare l'alimentazione di
rete. Deve essere collocato vicino al
CU 3X2 e deve essere di facile accesso
per l'operatore. Deve essere contrasse-
gnato come interruttore automatico per
l'unità CU 3X2. L'interruttore deve essere
conforme a IEC 60947-1
e 60947-3.
