Lietuviškai (LT)
151

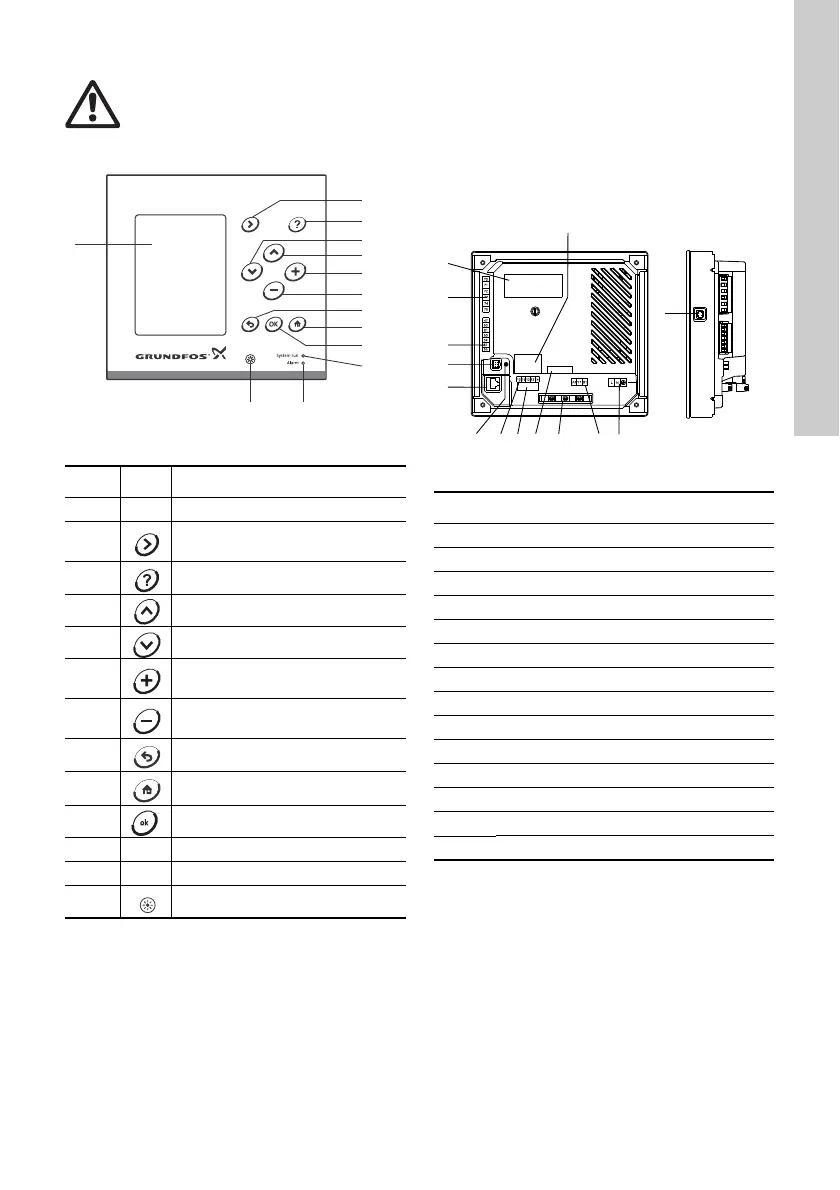

1. pav. CU 3X2 pavyzdys
* Kai kurie pagalbos tekstai galioja visam ekranui,
kiti - atskiroms ekrano eilutėms.
2.1 Indikatoriai
CU 3X2 turi vieną žalią ir vieną raudoną indikatorių.
Žalias indikatorius šviečia, kai yra įjungtas elektros
maitinimas.
Raudonas indikatorius šviečia, kai sistema veikia
aliarmo režimu.
2.2 Gnybtai
2. pav. CU 3X2 galinė dalis
Daugiau informacijos pateikiama skyriuje
9.12 Gnybtų grupės.
2.3 Potencialiai sprogi aplinka
CU 3X2 modulį draudžiama įrengti sprogioje
aplinkoje, bet jį galima naudoti kartu su "Grundfos"
siurbliais, aprobuotais įrengti potencialiai sprogioje
aplinkoje.
Įspėjimas
Jei CU 3X2 modulis naudojamas kitokiu
nei gamintojo nurodytu būdu, CU 3X2
modulio suteikiama apsauga gali
sumažėti.
TM05 3044 0912
Poz. Aprašymas
1 LCD displėjus
2
Pereinama į kitą stulpelį meniu
struktūroje.
3 Atidaromas pagalbos tekstas.*
4 Pereinama sąraše aukštyn.
5 Pereinama sąraše žemyn.
6
Padidinama pasirinkto parametro
vertė.
7
Sumažinama pasirinkto parametro
vertė.
8 Grįžtama vienu ekranu atgal.
9 Grįžtama į meniu "Būsena".
10 Išsaugoma vertė.
11 Žalias indikatorius (darbas)
12 Raudonas indikatorius (aliarmas)
13 Keičiamas displėjaus šviesumas.
TM05 3181 0912
Poz. Aprašymas
1 Vardinė plokštelė
2 Skaitmeninių išėjimų relių gnybtai
3 Analoginių įėjimų gnybtai
4 Serviso jungtis
5 "Ethernet" jungtis (RJ45)
6 Įtampos indikatorius
7 Skaitmeninių įėjimų gnybtai
8 Baterijos gnybtai
9 Gnybtai CIM moduliui (papildoma įranga)
10 "GENIbus" jungties gnybtai
11 Vidinė "GENIbus" jungtis
12 Elektros maitinimo gnybtai
13 Baterijos etiketė
14 USB jungtis
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
