Lietuviškai (LT)
152

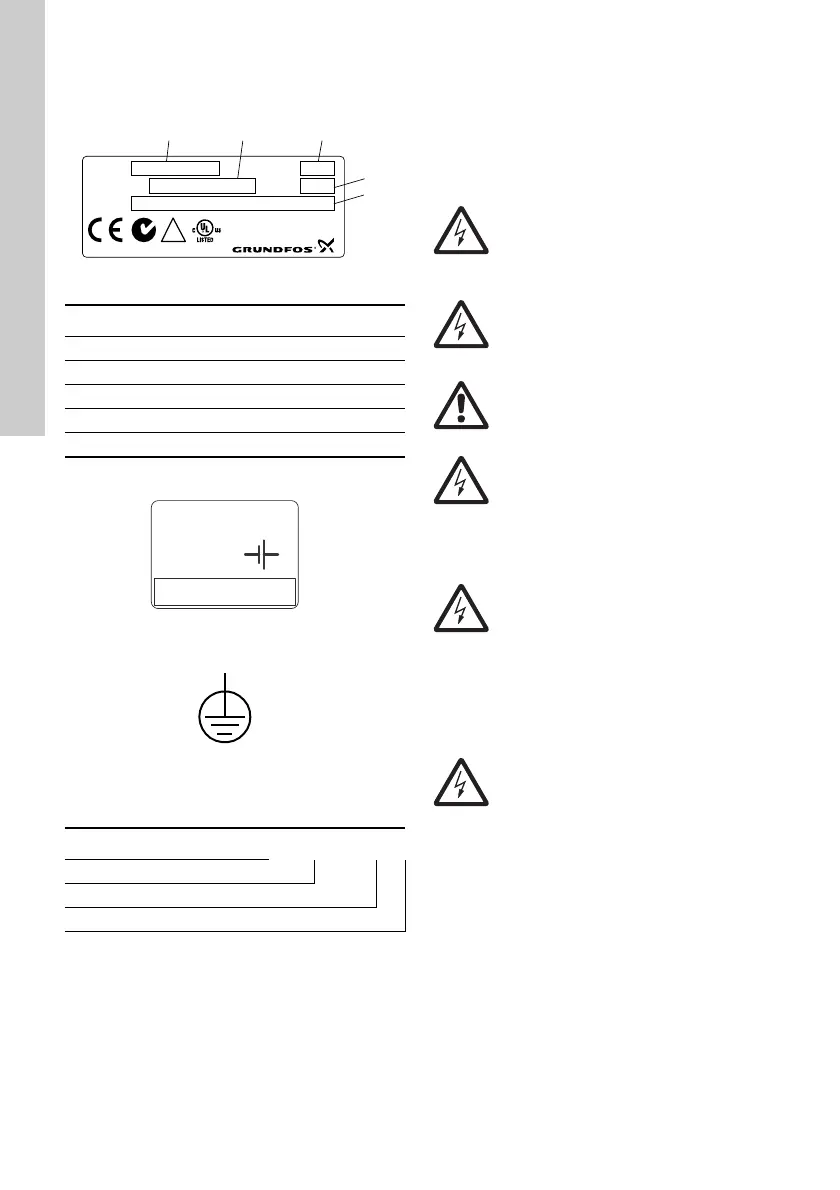

3. Identifikacija
CU 3X2 galima identifikuoti pagal galinėje dalyje
esančią vardinę plokštelę. Žr. 3 pav.
3. pav. Vardinės plokštelės pavyzdys
Ant CU 3X2 yra baterijai skirta etiketė. Žr. 4 pav.
4. pav. Baterijos etiketė
5. pav. Apsauginio įžeminimo gnybtas
3.1 Tipo žymėjimo paaiškinimai
4. Įrengimas
CU 3X2 skirtas naudoti tik valdymo skyduose.
Prieš įrengdami patikrinkite:
• Ar CU 3X2 atitinka užsakymą?
• Ar jis tinka elektros tinklui, į kurį bus jungiamas?
• Ar jis nebuvo pažeistas transportavimo metu?
TM05 3240 1012
Poz. Aprašymas
1 Tipas
2 Produkto numeris ir versijos numeris
3 Serijos numeris
4 Pagaminimo kodas (metai ir savaitė)
5 Nominali įtampa, dažnis ir galia
TM04 2367 2408TM00 5827 3408
Kodas Pavyzdys CU 3 X 2
CU Valdymo modulis
3X Valdiklio serija
2 Modelio numeris
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Įspėjimas
Prieš atlikdami elektros jungčių prijungimo
darbus, išjunkite elektros maitinimą.
Pasirūpinkite, kad elektros maitinimas
negalėtų būti atsitiktinai įjungtas.
Įspėjimas
Elektros instaliacijos darbus turi atlikti
įgaliotas elektrikas pagal vietines
taisykles.
Įspėjimas
Laikykitės vietinių saugos, sveikatos
apsaugos ir aplinkosaugos taisyklių.
Įspėjimas
L ir N bei 70-75 gnybtai gali būti prijungti
prie pavojingos įtampos. Kitose grupėse
gali būti prijungta išorinė valdymo įtampa.
Įspėjimas
Visi į valdymo skydo išorę išeinantys laidai
turi būti H05VV-F tipo pagal CENELEC
HD21 (kad būtų išvengta sužeidimų
palietus laidus).
JAV ir Kanada:
vietos elektros instaliacija turi atitikti
"National Electrical Code" (NEC) ir / arba
"Canadian Electrical Code".
Įspėjimas
Instaliacijoje turi būti automatinis jungiklis,
kuriuo būtų galima išjungti maitinimą.
Jis turi būti arti CU 3X2 modulio ir
operatoriui lengvai pasiekiamas. Jis turi
būti pažymėtas, kad tai yra CU 3X2
modulio jungiklis. Automatinis jungiklis turi
atitikti IEC 60947-1 ir IEC 60947-3
reikalavimus.
