Nederlands (NL)
162

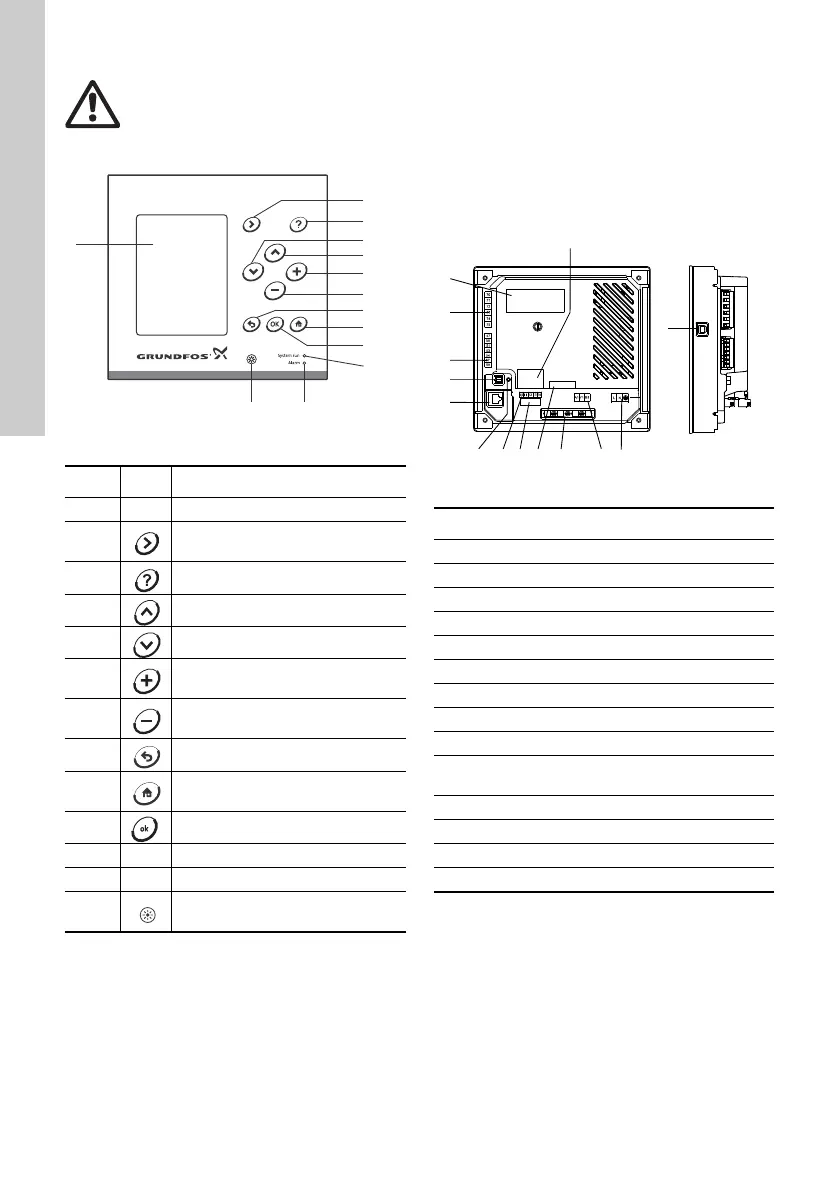

Afb. 1 Voorbeeld van CU 3X2
* Sommige hulpteksten hebben betrekking op het
gehele display, andere teksten op de afzonderlijke
regels van het display.
2.1 Signaallampjes
De CU 3X2 heeft één groen en één rood signaal-
lampje.
Het groene signaallampje brandt wanneer de voe-
dingspanning is ingeschakeld.
Het rode signaallampje brandt wanneer het systeem
in de alarm-toestand is.
2.2 Aansluitklemmen
Afb. 2 Achterzijde van de CU 3X2
Zie paragraaf 9.12 Klemgroepen voor meer informa-
tie.
2.3 Mogelijk explosiegevaarlijke omgeving
De CU 3X2 mag niet worden geïnstalleerd in een
explosieve omgeving, maar kan samen met
Grundfos pompen die zijn goedgekeurd voor
opstelling in een omgeving met explosiegevaar
worden gebruikt.
Waarschuwing
Als de CU 3X2 wordt gebruikt op een wijze
die niet door de fabrikant is omschreven,
dan kan dit afbreuk doen aan de beveili-
ging die wordt verschaft door de CU 3X2.
TM05 3044 0912
Pos. Omschrijving
1 LCD display
2
Gaat naar de volgende kolom in
de menustructuur.
3 Gaat naar de help-tekst.*
4 Gaat omhoog in de lijsten.
5 Gaat omlaag in de lijsten.
6
Verhoogt de waarde van een
geselecteerde parameter.
7
Verlaagt de waarde van een gese-
lecteerde parameter.
8 Gaat één display terug.
9
Gaat terug naar het menu "Sta-
tus".
10 Slaat een waarde op.
11 Groen signaallampje (bedrijf)
12 Rood signaallampje (alarm)
13
Verandert de helderheid van het
display.
TM05 3181 0912
Pos. Omschrijving
1 Typeplaatje
2 Klemmen voor digitale-uitgangrelais
3 Klemmen voor analoge ingangen
4 Service-aansluiting
5 Ethernet (RJ45)
6 Spanningsindicator
7 Klemmen voor digitale ingangen
8 Klemmen voor reserve-accu
9 Klemmen voor CIM module (optie)
10
Kabelklemmen voor GENIbus aansluitin-
gen
11 Interne GENIbus aansluiting
12 Klemmen voor voedingspanning
13 Label voor reserve-accu
14 USB-poort
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
