Nederlands (NL)
163

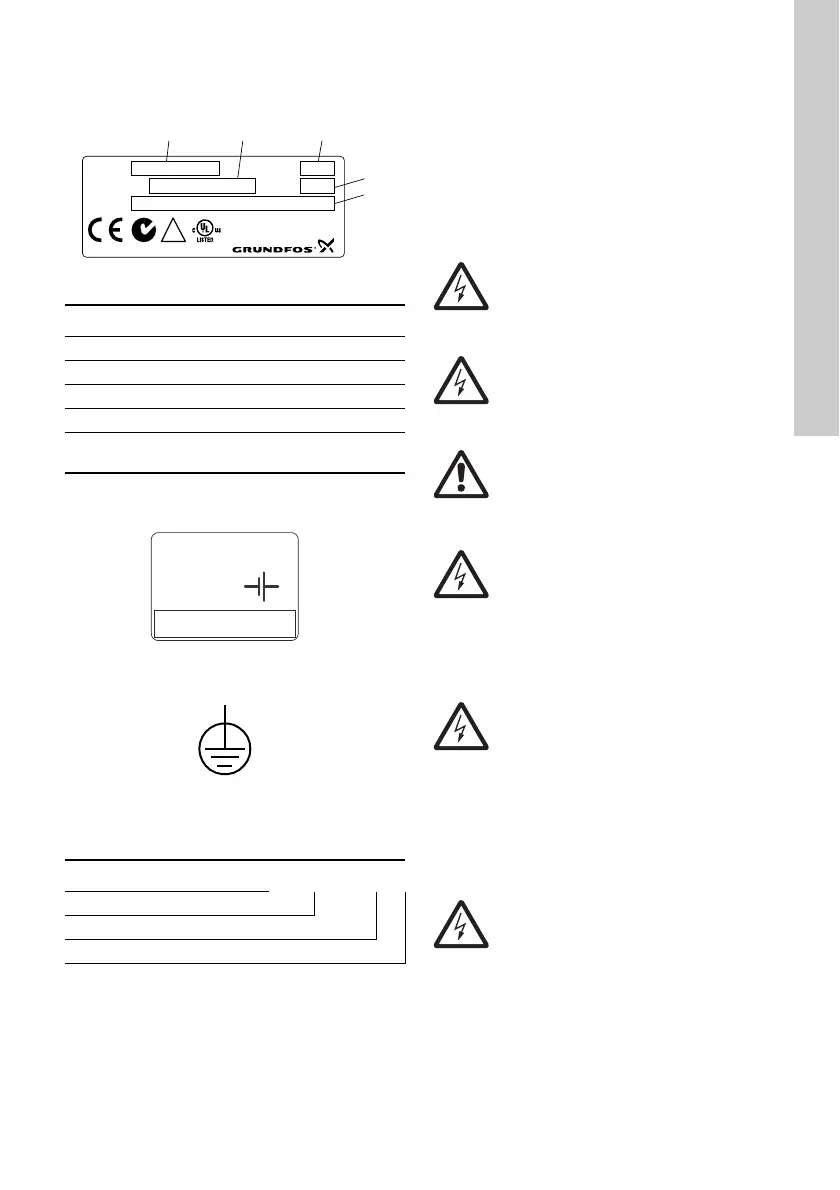

3. Identificatie
De CU 3X2 kan worden geïdentificeerd door middel
van het typeplaatje aan de achterzijde. Zie afb. 3.
Afb. 3 Voorbeeld van typeplaatje
De CU 3X2 heeft een label voor een reserve-accu.
Zie afb. 4.
Afb. 4 Label voor reserve-accu
Afb. 5 Beschermende aardklem
3.1 Typesleutel
4. Installatie
De CU 3X2 is alleen bedoeld voor gebruik in bedie-
ningspanelen.
Controleer het volgende voorafgaand aan het instal-
leren:
• Komt de CU 3X2 overeen met het systeem dat
besteld is?
• Is de CU 3X2 geschikt voor de aanwezige voe-
dingspanning ter plekke van de opstelling?
• Is de CU 3X2 beschadigd tijdens transport?
TM05 3240 1012
Pos. Omschrijving
1 Typeaanduiding
2 Artikelnummer en uitvoeringsnummer
3 Serienummer
4 Productiecode (jaar en week)
5
Nominale spanning, frequentie en
vermogen
TM04 2367 2408 TM00 5827 3408
Code Voorbeeld CU 3 X 2
CU Regelaar
3X Serie regelaars
2 Modelnummer
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Waarschuwing
Schakel de voedingspanning uit voordat u
aansluitingen maakt. Zorg ervoor dat deze
niet per ongeluk kan worden ingeschakeld.
Waarschuwing
De elektrische installatie dient door een
erkend installateur te worden uitgevoerd in
overeenstemming met de lokale voor-
schriften.
Waarschuwing
Neem de plaatselijke voorschriften voor
veiligheid, gezondheid en het milieu in
acht.
Waarschuwing
De klemmen L en N en ook 70 tot en met
75 kunnen aangesloten zijn op gevaarlijke
contactspanning. Externe regelspanning
van andere groepen kan optreden.
Waarschuwing
Alle draden naar eenheden buiten het
bedieningspaneel dienen van het type
H05VV-F te zijn in overeenstemming met
CENELEC HD21
(ter voorkoming van letsel door aanraking
van de draden).
VS en Canada:
Installatie van de bedrading dient overeen-
komstig de National Electrical Code (NEC)
en/of de Canadian Electrical Code te zijn.
Waarschuwing
In de opstelling moet een stroomonderbre-
ker opgenomen zijn om de netvoeding uit
te schakelen. Deze dient zich dicht bij de
CU 3X2 te bevinden en gemakkelijk toe-
gankelijk te zijn voor de gebruiker. Deze
dient als stroomonderbreker voor de
CU 3X2 aangeduid te zijn. De stroomon-
derbreker dient overeenkomstig
IEC 60947-1 en IEC 60947-3 te zijn.
