Polski (PL)
173

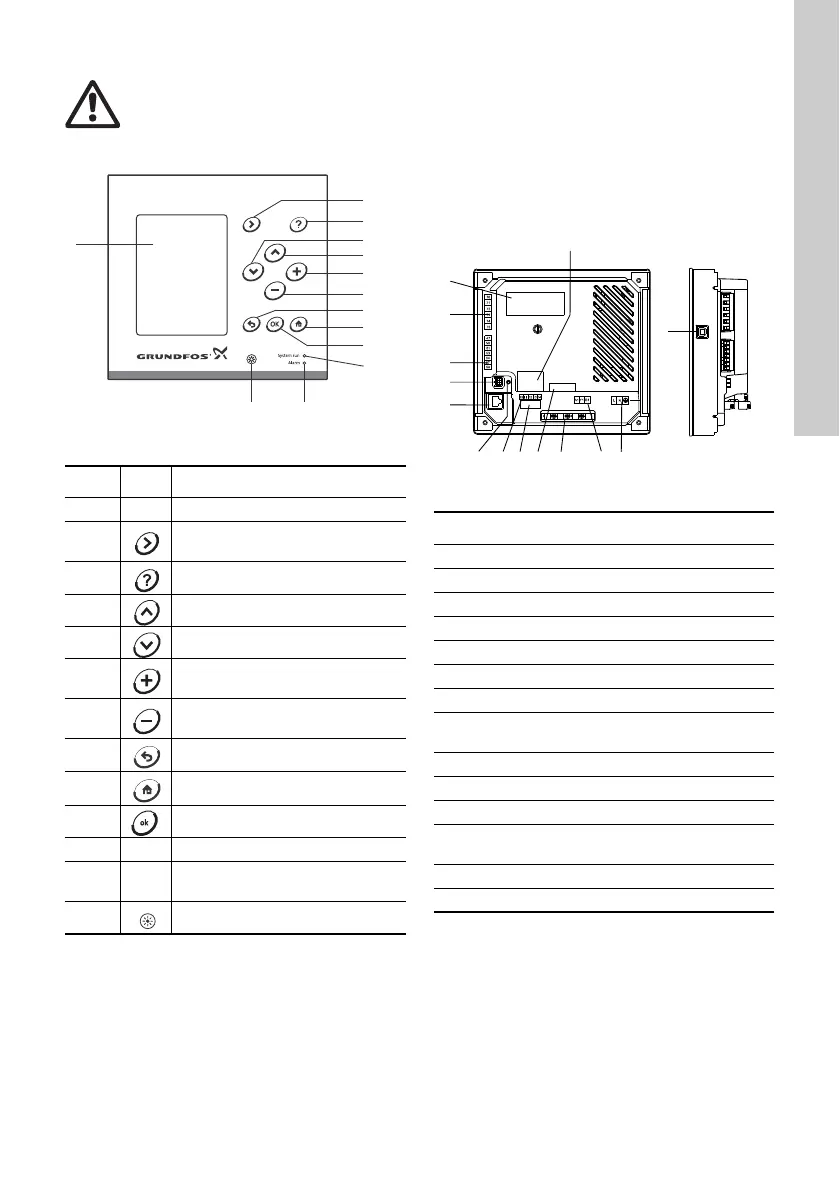

Rys. 1 Przykład CU 3X2
* Niektóre teksty pomocy odnoszą się do całego
wyświetlacza, a inne teksty do poszczególnych
wierszy wyświetlacza.
2.1 Wskaźniki diodowe
CU 3X2 ma dwa wskaźniki diodowe - jeden zielony
i jeden czerwony.
Zielony wskaźnik diodowy świeci, kiedy zasilanie
elektryczne jest włączone.
Czerwony wskaźnik świeci, kiedy system znajduje
się w trybie alarmowym.
2.2 Zaciski przyłączeniowe
Rys. 2 CU 3X2 - Widok z tyłu
Dalsze informacje - patrz: 9.12 Grupy zacisków.
2.3 Środowiska potencjalnie zagrożone
wybuchem
Montaż jednostki sterującej CU 3X2 w środowiskach
zagrożonych wybuchem jest niedozwolony, ale może
ona współpracować z pompami Grundfos
dopuszczonymi do montażu w takich środowiskach.
Ostrzeżenie
Wykorzystywanie jednostki CU 3X2
w sposób odmienny od wskazanego przez
producenta powoduje pogorszenie
ochrony zapewnianej przez nią.
TM05 3044 0912
Poz. Opis
1 Wyświetlacz LCD
2
Przejście do następnej kolumny
w strukturze menu.
3 Przejście do tekstu pomocy.*
4 Przejście w górę na liście.
5 Przejście w dół na liście.
6
Zwiększenie wartości wybranego
parametru.
7
Zmniejszenie wartości wybranego
parametru.
8 Powrót do poprzedniego ekranu.
9 Powrót do menu "Status".
10 Zapisanie wartości do pamięci.
11 Zielony wskaźnik diodowy (praca)
12
Czerwony wskaźnik diodowy
(alarm)
13 Regulacja jasności wyświetlacza.
TM05 3181 0912
Poz. Opis
1 Tabliczka znamionowa
2 Zaciski wyjść cyfrowych przekaźników
3 Zaciski wejść analogowych
4 Przyłącze serwisowe
5 Ethernet (RJ45)
6 Wskaźnik napięcia
7 Zaciski wejść cyfrowych
8
Zaciski do przyłączania akumulatora
podtrzymującego
9 Zaciski dla (opcjonalnego) modułu CIM
10 Zaciski kablowe przyłącza GENIbus
11 Wewnętrzne przyłącze GENIbus
12
Zaciski do przyłączania napięcia
zasilania
13 Etykieta akumulatora podtrzymującego
14 Port USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
