Polski (PL)
174

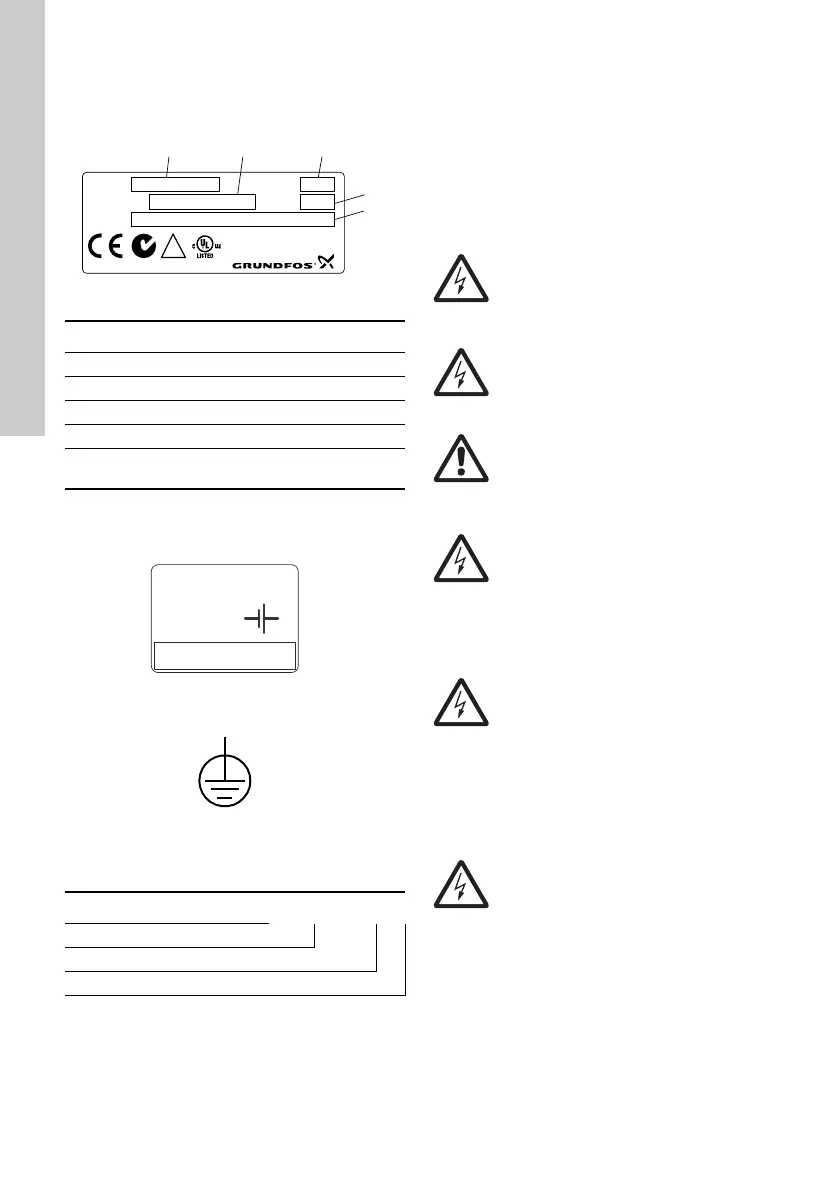

3. Identyfikacja
Do identyfikacji jednostki CU 3X2 służy znajdująca
się na jej tylnej stronie tabliczka znamionowa.
Patrz: rys. 3.
Rys. 3 Przykład tabliczki znamionowej
CU 3X2 posiada etykietę akumulatora
podtrzymującego.
Patrz - rys. 4.
Rys. 4 Etykieta akumulatora podtrzymującego
Rys. 5 Zacisk uziemienia
3.1 Klucz oznaczenia typu
4. Montaż
Jednostka CU 3X2 jest przeznaczona wyłącznie do
montażu na/w panelach sterowniczych.
Przed montażem sprawdź:
• Czy dostarczona jednostka jest zgodna
z zamówieniem?
• Czy może ona być zasilana napięciem
dostępnym w miejscu montażu?
• Czy uległa ona uszkodzeniu podczas transportu?
TM05 3240 1012
Poz. Opis
1 Oznaczenie typu
2 Numer katalogowy i numer wersji
3 Numer seryjny
4 Kod produkcji (rok i tydzień)
5
Napięcie znamionowe,
częstotliwość i moc
TM04 2367 2408 TM00 5827 3408
Kod Przykład CU 3 X 2
CU Jednostka sterująca
3X Seria sterownika
2 Numer modelu
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Ostrzeżenie
Odłącz napięcie zasilania przed
wykonywaniem połączeń.
Zabezpiecz jednostkę przed
niezamierzonym włączeniem zasilania.
Ostrzeżenie
Instalację elektryczną powinien wykonać
upoważniony elektryk zgodnie
z miejscowymi przepisami.
Ostrzeżenie
Miejscowe przepisy bezpieczeństwa
i higieny pracy oraz ochrony środowiska
muszą być przestrzegane.
Ostrzeżenie
Na zaciskach L i N, a także 70-75, mogą
występować niebezpieczne napięcia.
Może pojawić się również zewnętrzne
napięcie sterujące z innych zespołów.
Ostrzeżenie
Wszystkie przewody zewnętrze muszą być
typu H05VV-F zgodnie z CENELEC HD21
(zapobieganie urazom wynikającym
z dotykania przewodów).
USA, Kanada:
Przewody zewnętrzne muszą być
instalowane zgodnie z normami National
Electrical Code (NEC) i/lub Canadian
Electrical Code.
Ostrzeżenie
Instalacja musi obejmować wyłącznik
automatyczny do odłączania zasilania
sieciowego. Wyłącznik powinien być łatwo
dostępny i znajdować się w pobliżu
CU 3X2. Musi on być oznaczony jako
wyłącznik dla CU 3X2. Wyłącznik
automatyczny musi spełniać wymagania
norm IEC 60947-1 i IEC 60947-3.
