Polski (PL)
176
5. Montaż mechaniczny
Zamocuj CU 3X2 czterema śrubami M5 x 10
z wyposażenia jednostki (poz. 1).
Maks moment dokręcający: 1,4 Nm
Wymiary jednostki CU 3X2 - patrz: 14. Wymiary.

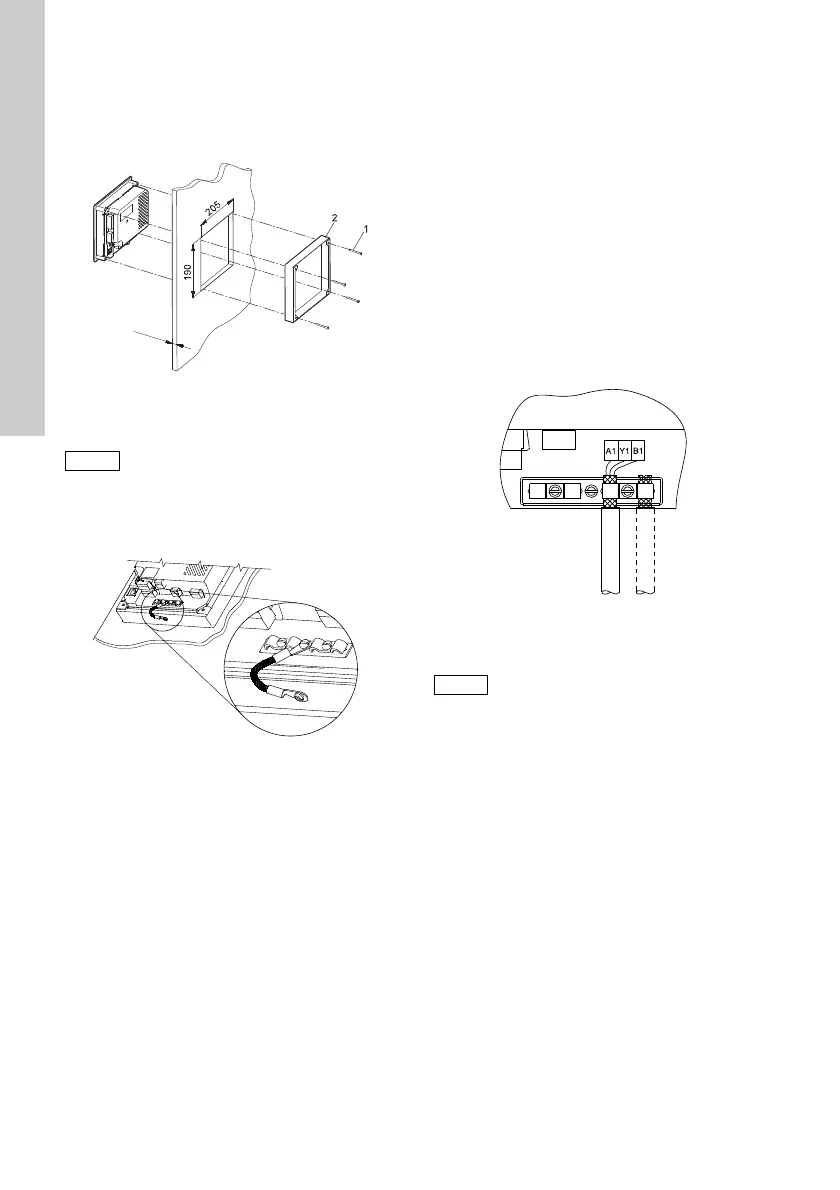

Rys. 7 Montaż na/w przednim panelu szafki
(standard)
Połącz zacisk uziemienia (przy zaciskach zasilania)
na CU 3X2 z ramą montażową (poz. 2, rys. 7).
Patrz: rys. 8.
Rys. 8 Podłączenie uziemienia
6. Instalacja zapewniająca
kompatybilność
elektromagnetyczną (EMC)
CU 3X2 jest przeważnie montowane na panelu
razem z modułem IO 351, stycznikami i innym
sprzętem elektronicznym. Panel może również
zawierać inne moduły Grundfos oraz przetwornicę
częstotliwości.
W celu zapewnienia prawidłowego działania moduły
elektroniczne muszą być zainstalowane zgodnie
z zasadami EMC:
• Zapewnij wystarczające połączenie uziemiające
między CU 3X2 i ramą. Patrz: rys. 8.
• Zastosuj przewody ekranowane do połączenia
z GENIbus. Podłącz ekran do zacisku kablowego
w CU 3X2 przed zaciskami A1, Y1 i B1.
Patrz: rys. 9. Zastosuj przewody ekranowane
również do modułów CIM.
Rys. 9 Mocowanie ekranu w zacisku
kablowym
• Przewody sygnałowe do cyfrowych
i analogowych wejść i wyjść powinny być
ekranowane na całej długości do CU 3X2 i mieć
ekran podłączony do ramy np. przy pomocy
zacisku kablowego.
• Nie należy skręcać końcówek ekranu, ponieważ
może to osłabić efekt ekranowania przy wysokich
częstotliwościach. Stosuj zaciski kablowe.
TM03 1301 4105
Dla zapewnienia stopnia ochrony IP55
jednostka CU 3X2 musi być zamontowana
na/w panelu lub w szafce.
TM04 2066 1908
TM04 2065 1908
Usuń wszelkie taśmy izolacyjne między
ekranami i koszulkami przed mocowaniem
przewodów w zacisku kablowym.
