6.1 Wewnętrzne przyłącze GENIbus
Wewnętrzna komunikacja odbywa się przez GENIbus.

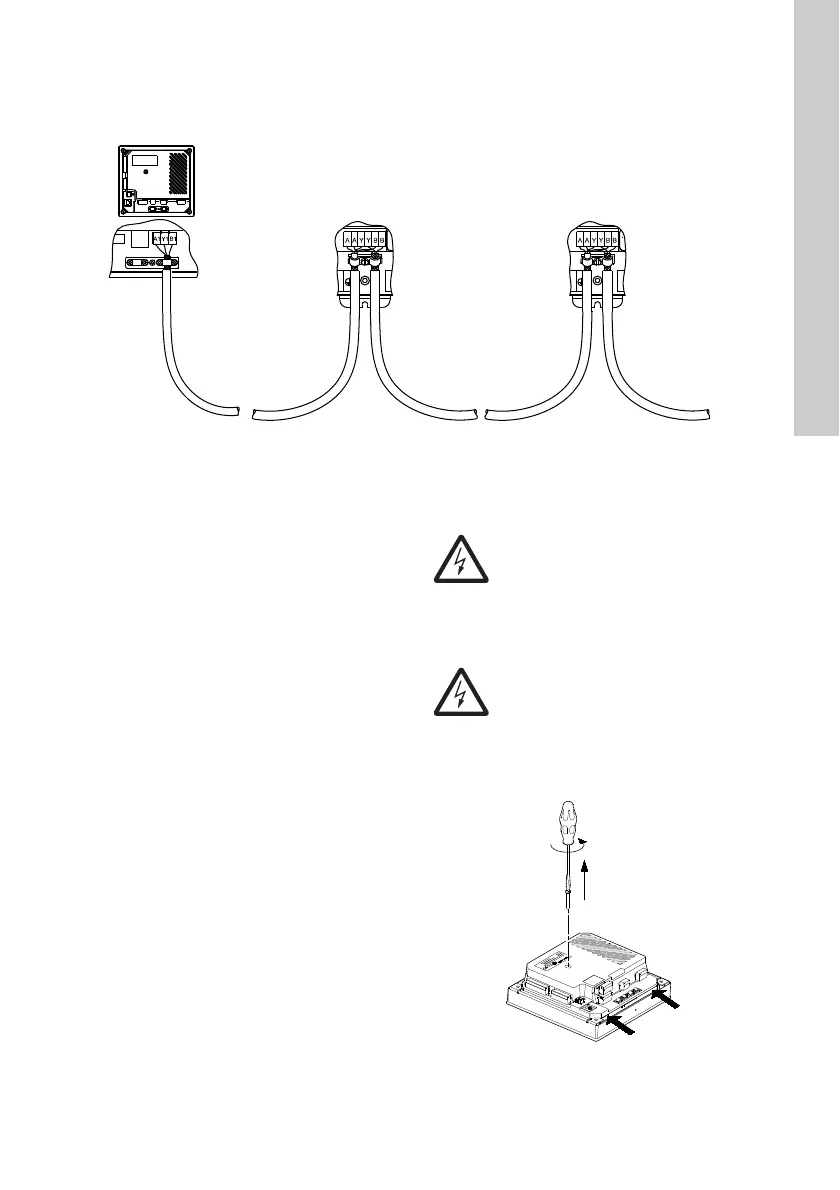

Rys. 10 Połączenia GENIbus
Typ modułu i liczba modułów zależą od aplikacji (oprogramowania).
6.2 Moduły sprzęgające komunikacji
Fieldbus
Jednostka CU 3X2 może być podłączona do
zewnętrznej sieci komunikacyjnej poprzez
dodatkowy moduł CIM.
CIM: Communication Interface Module.
Inne moduły będą dostępne w przyszłości.
Moduły CIM należy zamawiać oddzielnie.
Podłącz moduł CIM w sposób opisany w instrukcji
montażu i eksploatacji dostarczonej razem
z modułem.
6.3 Montaż modułu CIM
Montaż modułu CIM musi zostać przeprowadzony
przez osobę upoważnioną.
1. Wykręć śrubę mocującą tylną pokrywę CU 3X2.
Patrz: rys. 11.
Rys. 11 Wykręcanie śruby mocującej tylną
pokrywę
TM05 1917 3911
Ostrzeżenie
Przed montażem modułu CIM wyłącz
zasilanie elektryczne jednostki CU 3X2.
Ostrzeżenie
Podczas montażu należy zabezpieczyć się
przed wyładowaniami elektrostatycznymi
(ESD) np. przez założenie paska
antystatycznego,
jak pokazano na rys. 13.
TM04 2402 2508
